VISTA EXPLODIDA MOTOR ROBIN SUBARU EH12

FIGURA 01

Ref.         Nº da peça        Descrição

1             9014015              Parafuso flangeado M6 x 40

 2            9269554             Tampa do cabeçote

3             9269560              Vedação da tampa

 4            9269583              Tampa de respiro completo

 5                                            Parafuso

 6            9269614              Placa retentora

 7            9269608               Respiro

 8            9269590              Corpo da Tampa

 9            9269620             Placa inferior

 10                                         Parafuso M6 x 10

11           9266550              Parafuso flangeado M8 x 65

12           9269525              Cabeçote

 13                                         Tirante M8 x 35

 14          9269347             Guia da válvula

 15          9269353              Retentor da válvula

 16         9269382              Tirante M6 x 33

17           9269548             Suporte

 18          9001627              Parafuso SX M6 x 12

19           9269531              Vedação do cabeçote

 20         9269330               Carter

 21          9271143              Rolamento 6205

 22         9269376              Pino de guia

 23         9269399              Retentor

24           9269360             Retentor

 25         9269577              Pino de guia 6 x 14,5

 26          9269637             Vedação do respiro

27           9269494              Tampa lateral

 28                                         Parafuso SX M6 x

 29                                         Parafuso SX

30           9269407             Tampão

31           9269413              Vedação

 32          9269459             Bucha da engrenagem

33           9269442               Engrenagem do governador

 34          9266596              Parafuso SX flangeado M6 x 30

 35          9269519              Adaptador

 36         9273395               Vareta do óleo

 37         9258881               Vedação

 38                                         Parafuso

 39         9269502               Suporte

 40         9269420              Tampa do cárter - Masalta

 41         9269436               Retentor

 42          9269465             Tirante M10 x 60

 43          9271031             Tampa do cárter - Weber

44           9270899               Tampar do cárter - Sakai

45           9269643              Kit de vedações

46           9293133              Mangueira de respiro

FIGURA 02

Ref.         Nº da peça        Descrição

1             9269749              Kit anéis std

2             9269755              Kit anéis 0,25

 3            9269761               Kit anéis 0,50

 4            9270913              Pino do pistão

5             9270920               Pistão STD

 6            9273432              Pistão 0,25

 7            9273449             Pistão 0,50

 8            9275709             Anel trava

 9            9269710              Biela

 10          9271150             Parafuso flangeado M6 x 35

 11          9027348              Porca SX M14 x 1,5mm

 12          9025020              Arruela de pressão 14mm

 13          5012864              Arruela lisa 15,0 x 28,0 x 2,5mm

 14          9269695              Chaveta 3 x 6 x 16

 15          9273410             Girabrequim Masalta e Sakai

 16          9269703              Chaveta

 17         9269666               Arruela calibradora 0,6 mm

 18          9269672              Arruela calibradora 0,8 mm

 19          9269689              Arruela calibradora 1,0 mm

 20         9013211               Parafuso SX M8 x 30

 21          9273426             Girabrequim Weber

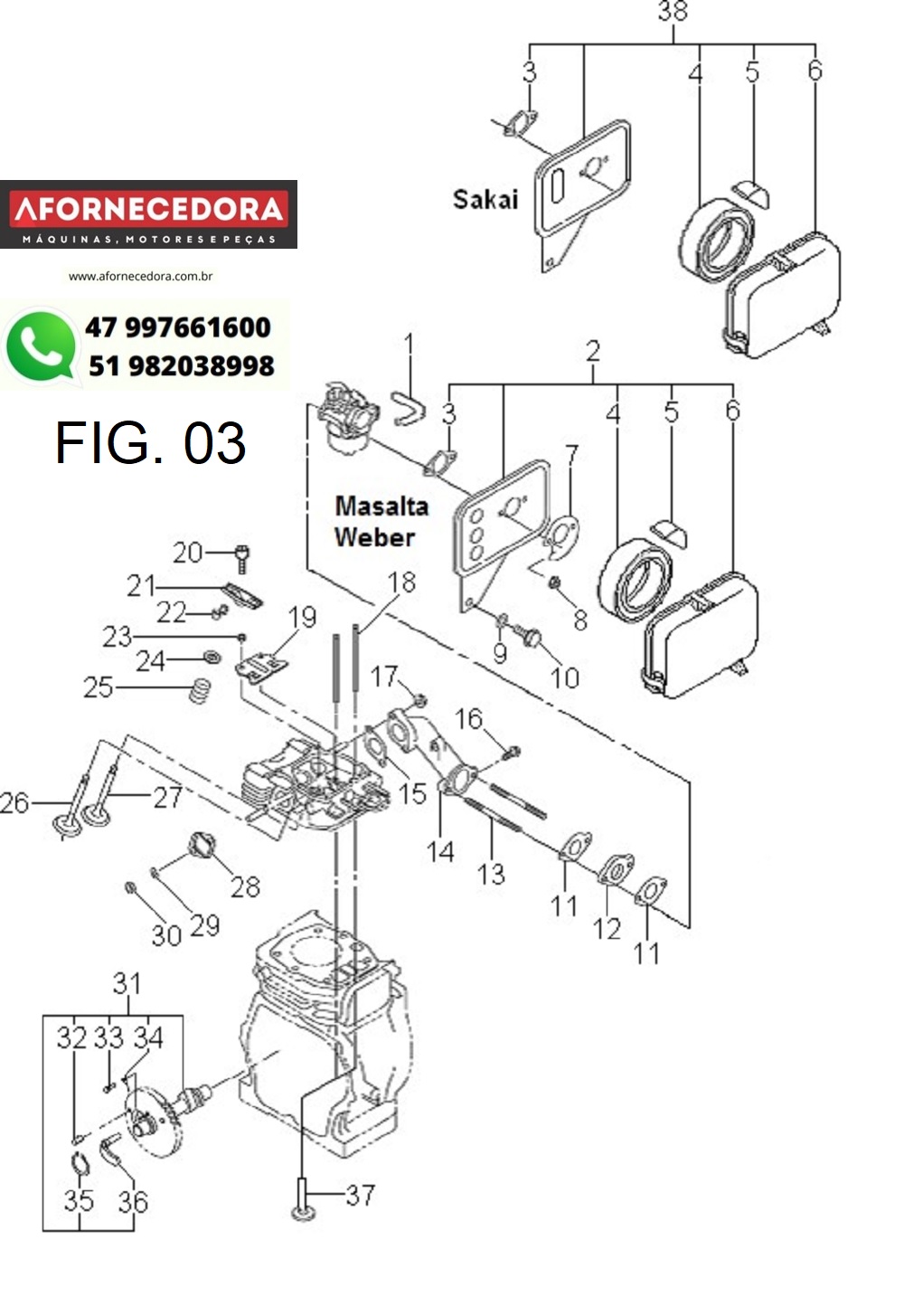

FIGURA 03

Ref.         Nº da peça        Descrição

1             9270126              Mangueira cotovelo

 2            9273372               Filtro de ar completo (3 furos) Masalta e Weber

3             9270149              Vedação do filtro

4             9270155             Filtro de ar

 5            9270161              Filtro de entrada

 6            9283488              Tampa do filtro de ar

 7            9270008             Defletor do filtro

 8            9030362              Porca flangeada M6

 9            5000022              Arruela lisa 8,0 x 15,0 x 2,0

 10          9021021             Parafuso SX M8 x 25

 11         9269991              Vedação do carburador

 12          9269979              Isolador

 13          9269962             Tirante M6 x 80

 14          9269956              Tubo de admissão

 15          9269985              Vedação do tubo admissão

 16          9014015             Parafuso SX M6 x 40 RT (8.8)

17           9030190              Porca SX flangeada M6 spiralock

 18         9269896              Haste da válvula

 19         9269933               Placa guia

 20          9269904              Parafuso allen M6 x 0,75 x 19

 21          9269910              Balancim

 22          9259018             Trava da válvula

 23          9269927             Porca SX M6 x 0,75

 24         9269850              Arruela da válvula

 25         9269844              Mola da válvula

 26         9269873              Válvula de escape

 27          9269867              Válvula de admissão

 28          9269940              Vedação do escape

 29          9011790              Arruela de pressão 8mm

 30          9011784             Porca SX M8 x 1,25

31           9269784              Eixo comando de válvulas

 32         9269815               Pino elástico

 33          9269790              Pino elástico 3,8 x 14

34           9269821              Mola de retorno

 35         9021848               Anel elástico

 36          9269809              Alavanca de desengate

 37          9269838             Tucho da válvula

 38         9273366               Filtro de ar completo (1 furo) Sakai

FIGURA 04

Ref.         Nº da peça        Descrição

1             9273389               Bobina de ignição

 2                                            Parafuso

3             9270824               Abraçadeira do cabo vela

 4            9211490              Mola do cachimbo

 5            9271019              Chave liga-desliga

6             9270818              Abraçadeira do fio

7             9013323              Parafuso phillips M4 x 10

 8            9214547              Cachimbo de vela

 9            9270830              Vela NGK B6ES

 10          9270787              Volante magnético

FIGURA 05

Ref.         Nº da peça        Descrição

1             9270178              Silenciador

2             9021021              Parafuso SX M8 x 25

3             9269940              Vedação do escape

4             9270190              Espaçador

 5            9002199               Parafuso SX M6 x 20

 6            9270184              Suporte do silenciador

 7            9011790               Arruela de pressão 8mm

FIGURA 06

Ref.         Nº da peça        Descrição

1             9270244              Mola da vareta

2             9270238              Vareta do governador

 3            9273403             Controle de velocidade

4             9270250              Mola do governador

 5                                            Porca SX

 6            9270280              Parafuso pivo

 7                                           Parafuso

8             9225657              Parafuso allen M4 x 8

 9                                           Porca quadrada

 10                                         Parafuso

 11          9270304             Suporte protetor

 12                                         Parafuso flangeado

 13                                          Parafuso SX

 14          9270273             Mola

 15          9000438              Parafuso SX M4 x 20

16           9270296              Suporte do cabo

 17          9270209              Alavanca do governador

 18                                         Parafuso SX

 19          9003690             Anel elástico

 20          9270221              Arruela do governador

 21         9003690              Anel elástico

 22          9270215             Eixo do governador

FIGURA 07

Ref.         Nº da peça        Descrição

1             9270563              Carburador

 2            9016971              Parafuso phillips M4 x 12 (marcha lenta)

 3            9270741              Mola

 4            9270617              Mola da agulha

5             9270600              Agulha de ajuste do ar

 6            9270994              Giclê do ar

 7            9270586              Parafuso da borboleta

 8            9270570              Borboleta do acelerador

 9            9270623             Eixo de aceleração

 10          9293050             Eixo do afogador

 11          9293067              Borboleta do afogador

 12          9270735              Mangueira

 13          9270652              Pino do balancim

14           9270706              Bico injetor

 15          9270712              Fixador do giclê

 16          9270729             Giclê

 17          9270681              Vedação da cuba

 18          9270646              Agulha do balancim

 19          9270764              Mola da agulha

 20          9270698              Bóia

21           9270669              Cuba da bóia

 22          9270758              Vedação do dreno

 23          9270860              Parafuso de drenagem

 24          9270675              Vedação do parafuso

 25          9270630              Parafuso da cuba

FIGURA 08

Ref.         Nº da peça        Descrição

1             9270988               Partida retrátil completa

2             9270327              Mola espiral

3             9270340              Cabo da partida

 4            9271137             Corda da partida

 5            9270333              Carretel da partida

 6            9270379              Mola de retorno

 7            9270356              Catraca da partida

 8            9270362              Mola de fricção

 9            9270385              Guia da catraca

 10          9270400             Parafuso rebaixado

 11          9270391              Polia de partida

 12         9290324              Parafuso SX M6 x 55

 13          9270422             Adesivo marca SUBARU

14           9270416              Caixa de ventilação

 15          9270439              Tampa superior

 16          9266567             Parafuso flangeado M6 x 16

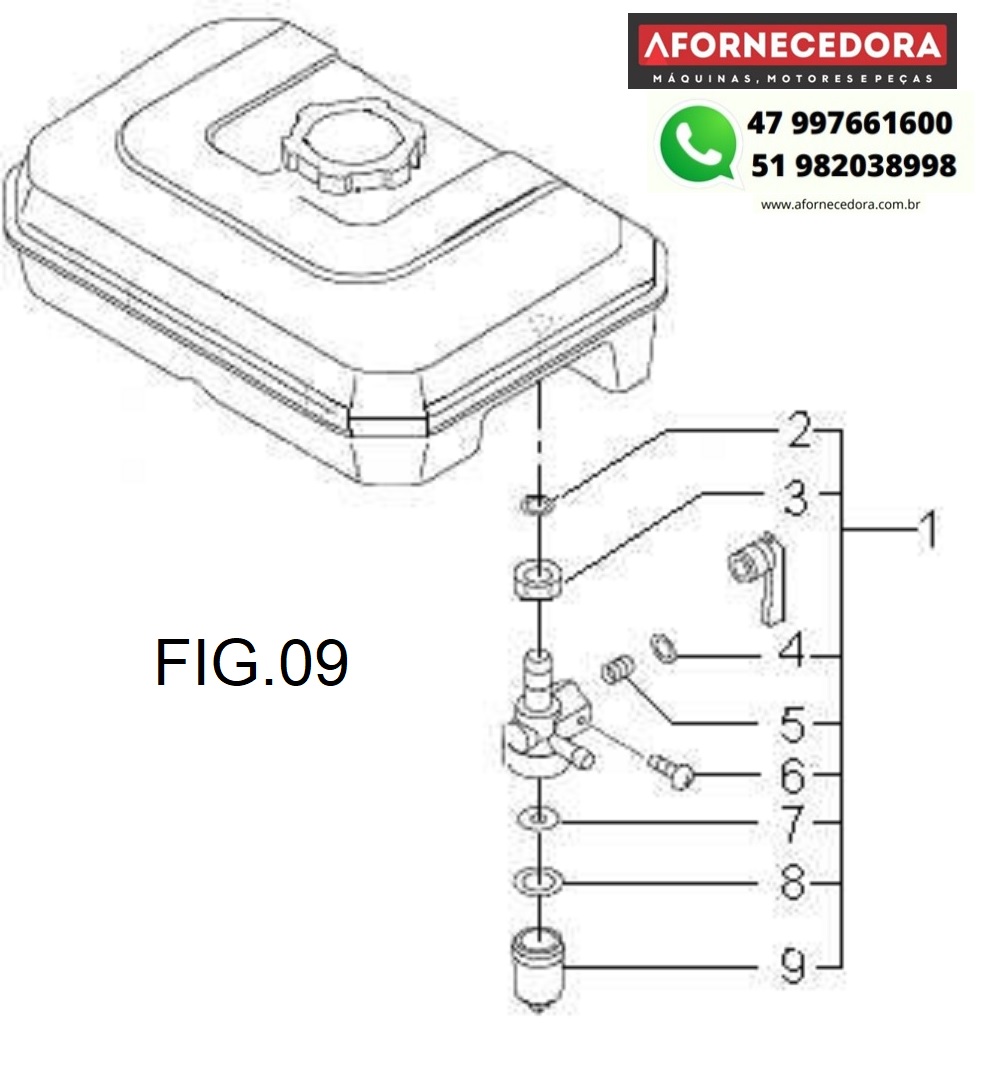

FIGURA 09

Ref.         Nº da peça        Descrição

1             9270505               Torneira de combustível

 2                                           Anel O'Ring

3             9270540               Porca da torneira

 4                                           Anel O'Ring

 5            9270557               Mola da torneira

 6                                           Parafuso phillips

 7            9270511              Filtro da torneira

 8            9270528             Vedação da torneira

 9            9270534             Cuba da torneira

FIGURA 10

Ref.         Nº da peça        Descrição

1             9270847               Chave de vela
