VISTA EXPLODIDA COMPACTADOR DE SOLO SRV550/SW550 WEBERMT/WOLKAN

FIGURA 01

Ref.         Nº da peça        Descrição

1             63650073             SAPATA MONTADA COM PARAFUSOS

FIGURA 02

Ref.         Nº da peça        Descrição

1             50010389             PARAFUSO DIN 608 M12X95

 2            50010390            PARAFUSO DIN 608 M12X144

 3            55300040            ALÇA INFERIOR

 4            50010027            ARRUELA LISA DIAM 13 - DIN125 A

 5            50010138             ARRUELA DE PRESSÃO DIAM 12 - DIN127 B

 6            50010026             PORCA PARLOCK M12 - DIN985

FIGURA 03

Ref.         Nº da peça        Descrição

1             63550108             JUNTA DA TAMPA DA PERCUSSÃO

 2            63550102            CILINDRO DE MOLAS

3             63550107            JUNTA DO TUBO DA PERCUSSÃO

 4            63550100            TUBO PROTETOR DA PERCUSSÃO

 5            63550045            ANEL DE COBRE (21 X 26 X 1,5)

 6            53120669            BUJÃO DO ÓLEO

 7            63550081            PISTÃO GUIA

 8            63550074            TUBO POSICIONADOR

 9            90010076            MOLA INTERNA DA PERCUSSÃO

 10          90010075            MOLA EXTERNA DA PERCUSSÃO

 11          63550103            TAMPA DO CILINDRO DE MOLAS

 12         50010043            ARRUELA DE PRESSÃO DIAM 8 - DIN127 B

 13          50010024            PARAFUSO SEXTAVADO M8X40 (8.8) - DIN933

 14          60550014           ABRAÇADEIRA DA SANFONA, CONJUNTO

 15         90901142             SANFONA DA PERCUSSÃO

 16          63550101           CILINDRO GUIA (ALUMÍNIO)

 17          50010027           ARRUELA LISA DIAM 13 - DIN125 A

 18          50010266            ARRUELA DE PRESSÃO ALLEN DIAM 12 - DIN7980

 19          50010274           PARAFUSO ALLEN M12X45 (12.9) - DIN 912

 20          63550091            ANEL O'RING 2346

 21          63550073            ARRUELA MOLA DIN6796 - M-12 (13X29X3)

 22          63550097           CABEÇA DO PISTÃO

 23          90010009            PARAFUSO DA PERCUSSÃO (COM FURO)

 24          63550087            PINO DA BIELA

 25          63550088            BUCHA DA CABEÇA DA BIELA

FIGURA 04

Ref.         Nº da peça        Descrição

                63550010             PERCUSSÃO MONTADA, CONJUNTO

 1            63550036            JUNTA DA TAMPA DA PERCUSSÃO

 2            63550077            CILINDRO DE MOLAS (NOVO – COM JUNTA)

                 63550032            CILINDRO DE MOLAS (ANTIGO – COM 2 ANÉIS DE BORRACHA)

 3            63550070           JUNTA DO CORPO DA PERCUSSÃO (NOVO)

                 50020190            ANEL DE BORRACHA (ANTIGO)

 4            63550080           CORPO DA PERCUSSÃO (NOVO - COM JUNTA)

                63550050             CORPO DA PERCUSSÃO (ANTIGO - 2 ANÉIS DE BORRACHA)

 5            63550045           ANEL DE COBRE (21 X 26 X 1,5)

 6            53120669            BUJÃO DO ÓLEO

 7            63550081           PISTÃO GUIA

 8            63550074           TUBO POSICIONADOR

 9            90010076            MOLA INTERNA DA PERCUSSÃO

 10         90010075             MOLA EXTERNA DA PERCUSSÃO

 11         63550082             TAMPA DO CILINDRO DE MOLAS (90900327)

 12          50010043            ARRUELA DE PRESSÃO DIAM 8 - DIN127 B

 13         50010024             PARAFUSO SEXTAVADO M8X40 (8.8) - DIN933

 14         60550014             ABRAÇADEIRA DA SANFONA, CONJUNTO

 15          90901142           SANFONA DA PERCUSSÃO

 16          50020187            ANEL DE BORRACHA (ANTIGO)

 17          63550079            CILINDRO GUIA AÇO (NOVO - 1 ANEL DE BORRACHA - SUPERIOR)           63550034             CILINDRO GUIA AÇO (ANTIGO - 2 ANÉIS – LADO SANFONA)

 18          63550073            ARRUELA MOLA DIN6796 - M-12 (13X29X3)

 19          63550097            CABEÇA DO PISTÃO

 20          90010009           PARAFUSO DA PERCUSSÃO (COM FURO)

 21          63550087           PINO DA BIELA

 22          63550088            BUCHA DA CABEÇA DA BIELA

 23         63550091             ANEL O'RING 2346 (NOVO – REBAIXO NO CILINDRO GUIA)

                 50020200           ANEL DE BORRACHA (ANTIGO – REBAIXO NO CARTER)

                50010106            PARAFUSO SEXTAVADO M12X45 (8.8) - DIN933 (FIXA AO CARTER)           50010027             ARRUELA LISA DIAM 13 - DIN125 A (FIXA AO CARTER)

                 50010138           ARRUELA DE PRESSAO DIAM 12 - DIN127B (FIXA AO CARTER)

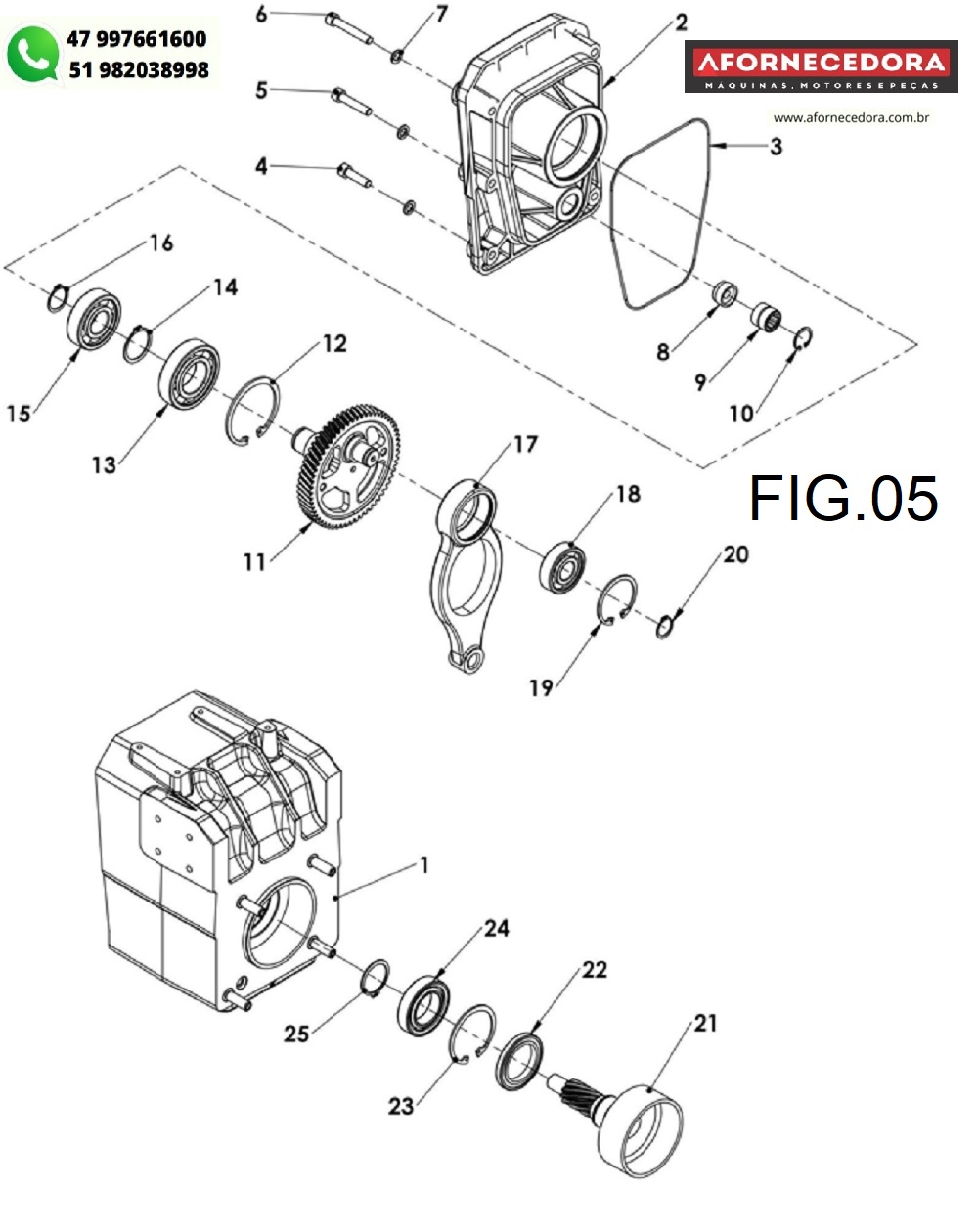

FIGURA 05

Ref.         Nº da peça        Descrição

                63550106            CARTER MONTADO, CONJUNTO

 1            -------------          CARTER COM PRISIONEIROS (VER SUBCONJUNTO 4.1 E 4.2)

 2            63550099           TAMPA DO CARTER

 3            63550090            O'RING 2mm (TAMPA DO CARTER)

 4            50010451            PARAFUSO ALLEN M8X30 (12.9) - DIN 912

 5            50010452            PARAFUSO ALLEN M8X40 (12.9) - DIN 912

6             50010453            PARAFUSO ALLEN M8X50 (12.9) - DIN 912

 7            50010265           ARRUELA DE PRESSÃO ALLEN DIAM 8 - DIN7980

 8            63550038            BUCHA SACA ROLAMENTO TAMPA DO CARTER

 9            90030096            ROLAMENTO DE AGULHA

 10          90030223           ANEL ELÁSTICO I 24 - DIN472

 11          63550068            ENGRENAGEM EIXO MANIVELA

 12          50010218            ANEL ELÁSTICO I 72 - DIN472

 13          50020057           ROLAMENTO 6207 C3

 14          90030145            ANEL ELÁSTICO E 35 - DIN471

 15          50020029            ROLAMENTO 6305 C3

 16          50020027            ANEL ELÁSTICO E 25 - DIN471

 17          63550096            BIELA

 18          90030138           ROLAMENTO 6304 C3

 19          50020026            ANEL ELÁSTICO I 52 - DIN472

 20          90030105           ANEL ELÁSTICO E 20 - DIN471

 21          63550067            TAMBOR DE EMBREAGEM

22           90030097            RETENTOR DO TAMBOR (ESPECIAL)

 23          50020032           ANEL ELÁSTICO I 62 - DIN472

 24          50020020           ROLAMENTO 6007- C3

 25         90030145            ANEL ELÁSTICO E 35 - DIN471

FIGURA 06

Ref.         Nº da peça        Descrição

1             60550004            CARTER COM PRISIONEIROS MONTADOS (INCLUSO ITENS 2 E 3)

 2            50010470            PRISIONEIRO DO CARTER (C/ CABEÇA INTERMEDIÁRIA – ATUAL)

 3            50010023           PORCA PARLOCK M10 - DIN985

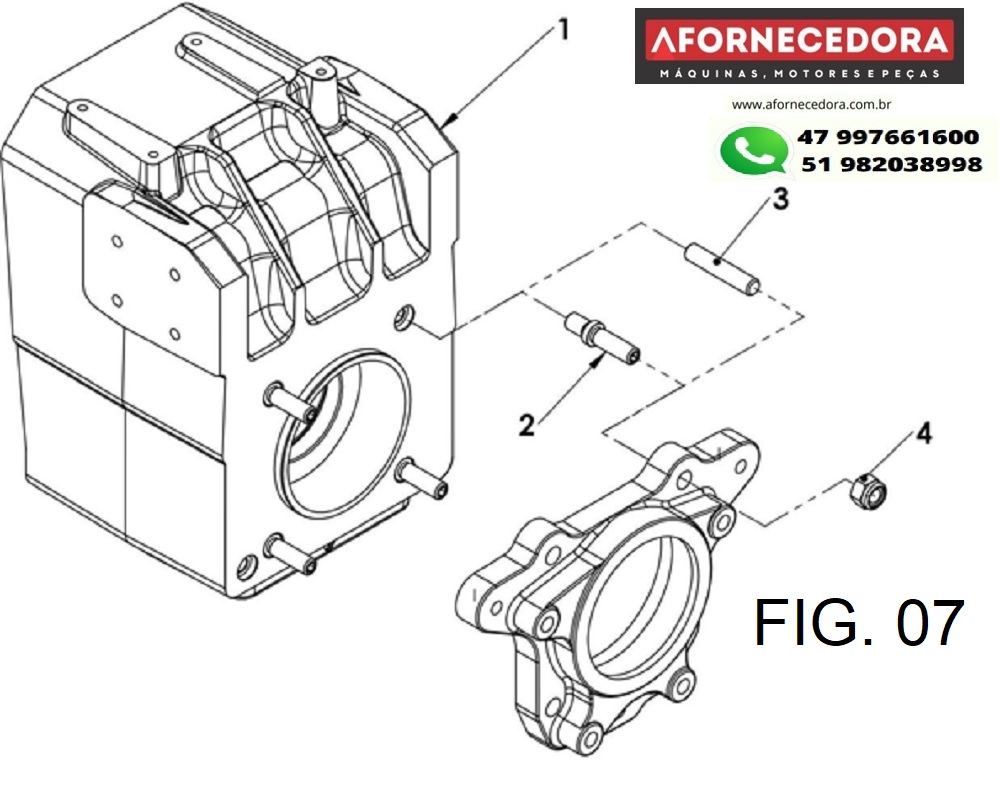

FIGURA 07

Ref.         Nº da peça        Descrição

1             60550003             CARTER COM PRISIONEIROS MONTADOS (INCLUSO ITENS 2 E 4)

 2            50010470            PRISIONEIRO DO CARTER (C/ CABEÇA INTERMEDIÁRIA – ATUAL)

 3            50010357           PARAFUSO SEM CABEÇA M10 X 50 (CARTER SEM REBAIXO - ANTIGO)

4             50010023            PORCA PARLOCK M10 - DIN985

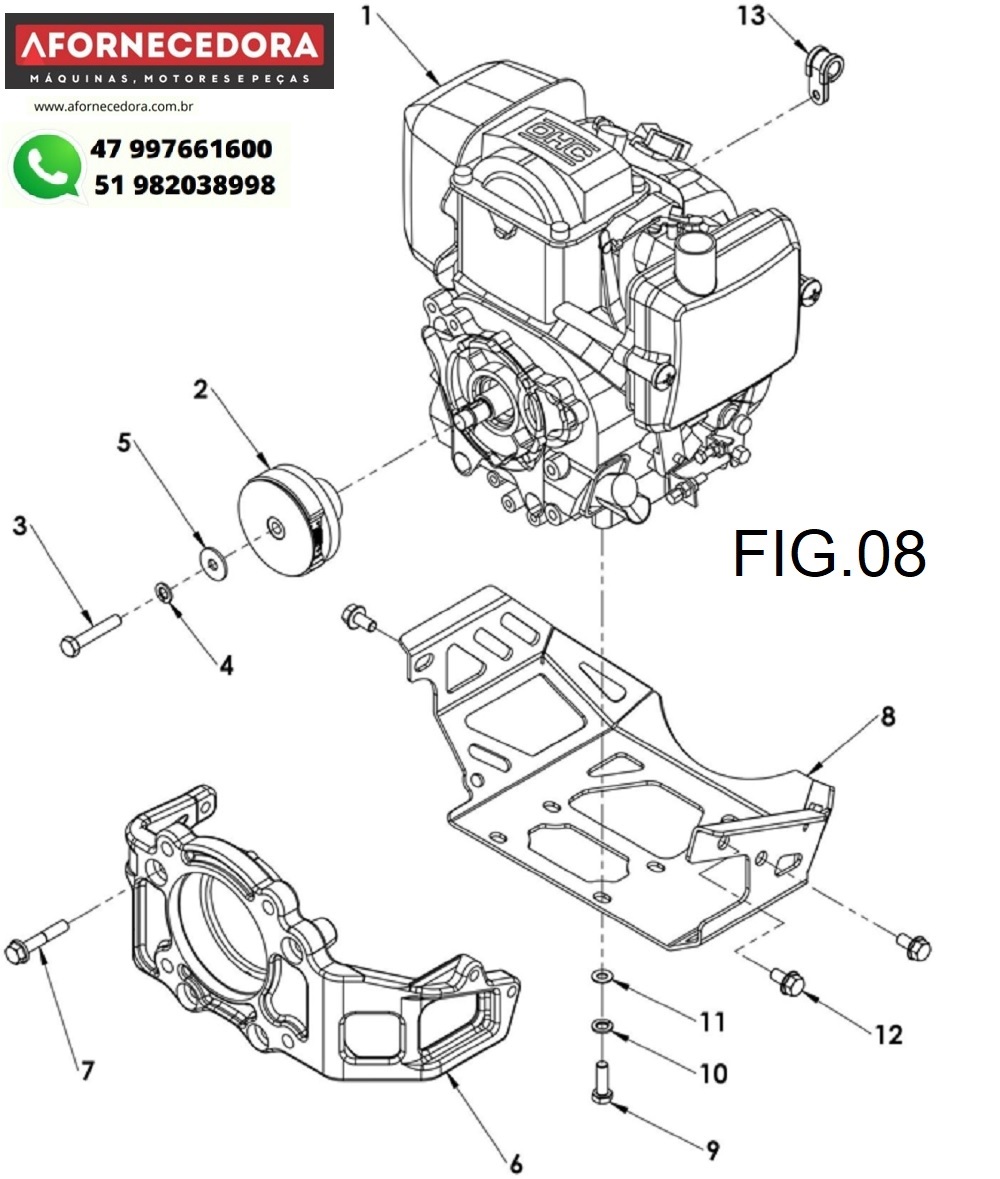

FIGURA 08

Ref.         Nº da peça        Descrição

                60550005            MOTOR MONTADO, CONJUNTO

 1            40210036           MOTOR HONDA 4HP GXR120 KRWF

 2            63550027            EMBREAGEM EIXO CÔNICO, CONJUNTO

                 60550011            EMBREAGEM EIXO PARALELO (CHAVETADO), CONJUNTO

 3            50010035            PARAFUSO SEXTAVADO M8X45 (8.8) - DIN933 (P/EIXO CÔNICO)

 4            50010043           ARRUELA DE PRESSÃO DIAM 8 - DIN127 B (P/ EIXO CÔNICO)

 5            50010316            ARRUELA LISA M8X25X2 - DIN 9021 (P/ EIXO CÔNICO)

 6            63550111           FLANGE P/ HONDA GXR-120 (SRV550-2) - V2

 7            50010457            PARAFUSO SEXTAVADO FLANGEADO M8X45 (8.8) - DIN6921

 8            63550112            PROTEÇÃO P/ MOTOR HONDA GXR120 (SRV550-2) – V2

 9            50010005            PARAFUSO SEXTAVADO M8X25 (8.8) - DIN933

 10          50010043           ARRUELA DE PRESSÃO DIAM 8 - DIN127 B

 11          50010004           ARRUELA LISA DIAM 8,4 - DIN125 A

 12         50010462             PARAF. SEXT. RI FLANGEADO M8 X 16 (8.8) - DIN 6921

 13          50040008            ABRAÇADEIRA EMBORRACHADA D.10MM

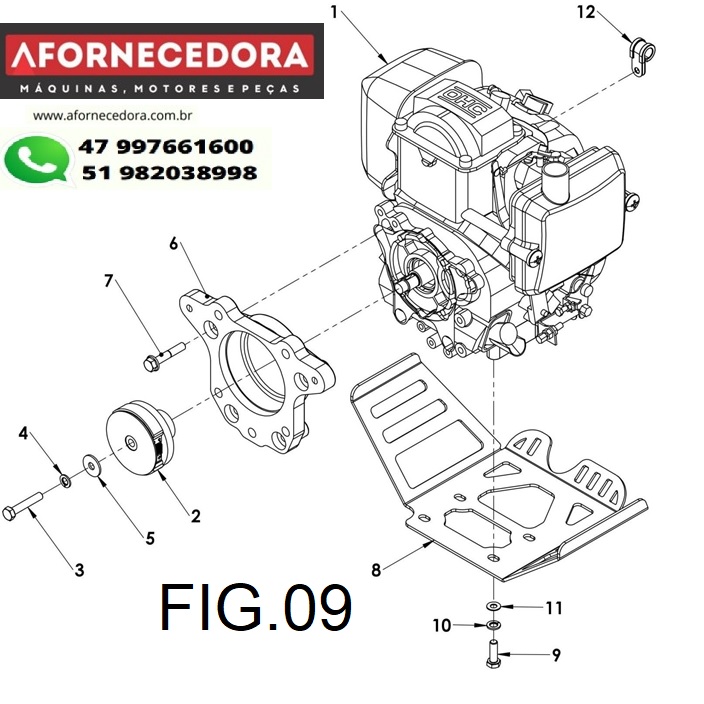

FIGURA 09

Ref.         Nº da peça        Descrição

                63550056             MOTOR MONTADO, CONJUNTO - SRV550

1             40210036            MOTOR HONDA 4HP GXR120 KRWF

 2            63550027            EMBREAGEM EIXO CÔNICO, CONJUNTO

                60550011             EMBREAGEM EIXO PARALELO (CHAVETADO), CONJUNTO

 3            50010035            PARAFUSO SEXTAVADO M8X45 (8.8) - DIN933 (P/EIXO CÔNICO)

 4            50010043            ARRUELA DE PRESSÃO DIAM 8 - DIN127 B (P/ EIXO CÔNICO)

 5            50010316           ARRUELA LISA M8X25X2 - DIN 9021 (P/ EIXO CÔNICO)

 6            63550055            FLANGE P/ MOTOR HONDA GXR-120, SRV550

 7            50010457           PARAFUSO SEXTAVADO FLANGEADO M8X45 (8.8) - DIN6921

 8            63550124            PROTEÇÃO P/ MOTOR HONDA GXR120, SRV550i

 9            50010005           PARAFUSO SEXTAVADO M8X25 (8.8) - DIN933

 10          50010043           ARRUELA DE PRESSÃO DIAM 8 - DIN127 B

 11          50010004            ARRUELA LISA DIAM 8,4 - DIN125 A

 12          50040008           ABRAÇADEIRA EMBORRACHADA D.10MM

FIGURA 10

Ref.         Nº da peça        Descrição

                63550027            EMBREAGEM EIXO CÔNICO, CONJUNTO (ITENS 1 AO 5)

 1            63550028            CUBO DA EMBREAGEM

2             63650079           CONTRAPESO DA EMBREAGEM

 3            63550061            PATIM EMBREAGEM

 4            63550066            MOLA DA EMBREAGEM

 5            63650080            ARRUELA DA EMBREAGEM

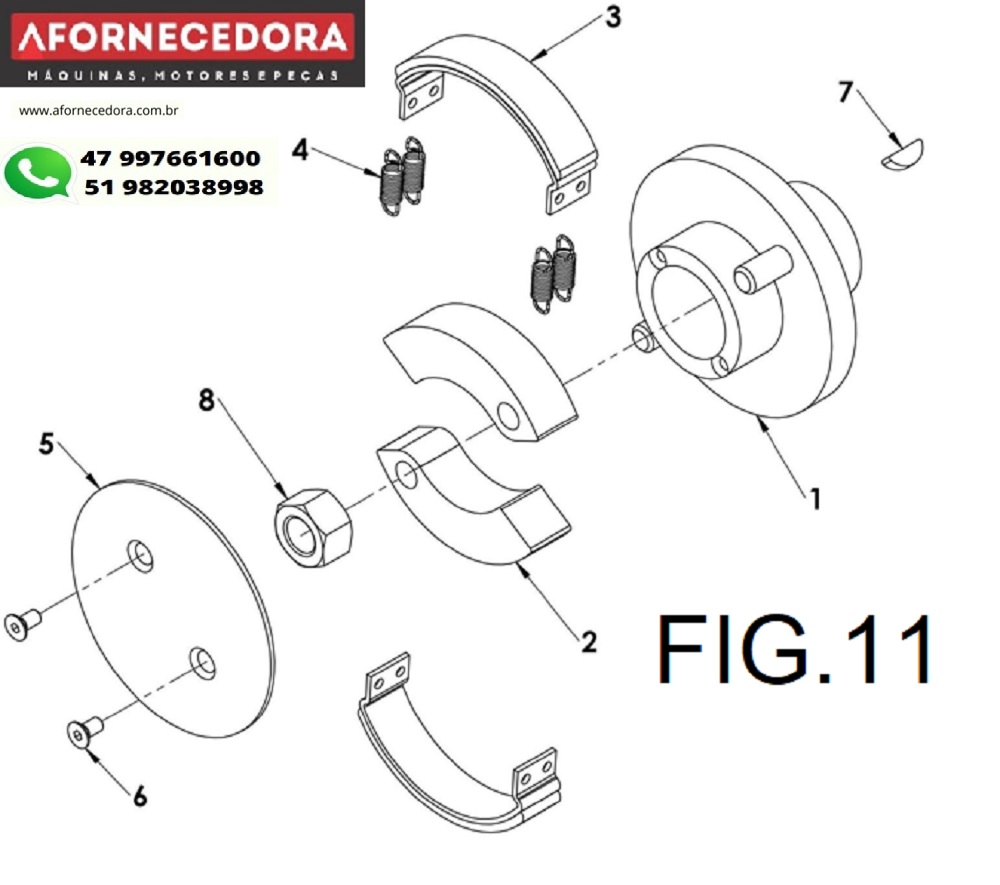

FIGURA 11

Ref.         Nº da peça        Descrição

                60550011             EMBREAGEM EIXO PARALELO (CHAVETADO) - (ITENS 1 AO 6)

 1            63550140            CUBO DA EMBREAGEM

 2            63650079            CONTRAPESO DA EMBREAGEM

 3            63550061             PATIM EMBREAGEM

 4            63550066            MOLA DA EMBREAGEM

 5            63550141            ARRUELA DA EMBREAGEM

 6            50010482            PARAFUSO ALLEN CABEÇA CHATA M4 X 8 – DIN 7991

 7            50040089           CHAVETA WOODRUFF 4X5 (NÃO INCLUSO NO CONJUNTO)

 8            50010481            PORCA M12 X 1,25 – DIN 934 (NÃO INCLUSO NO CONJUNTO)

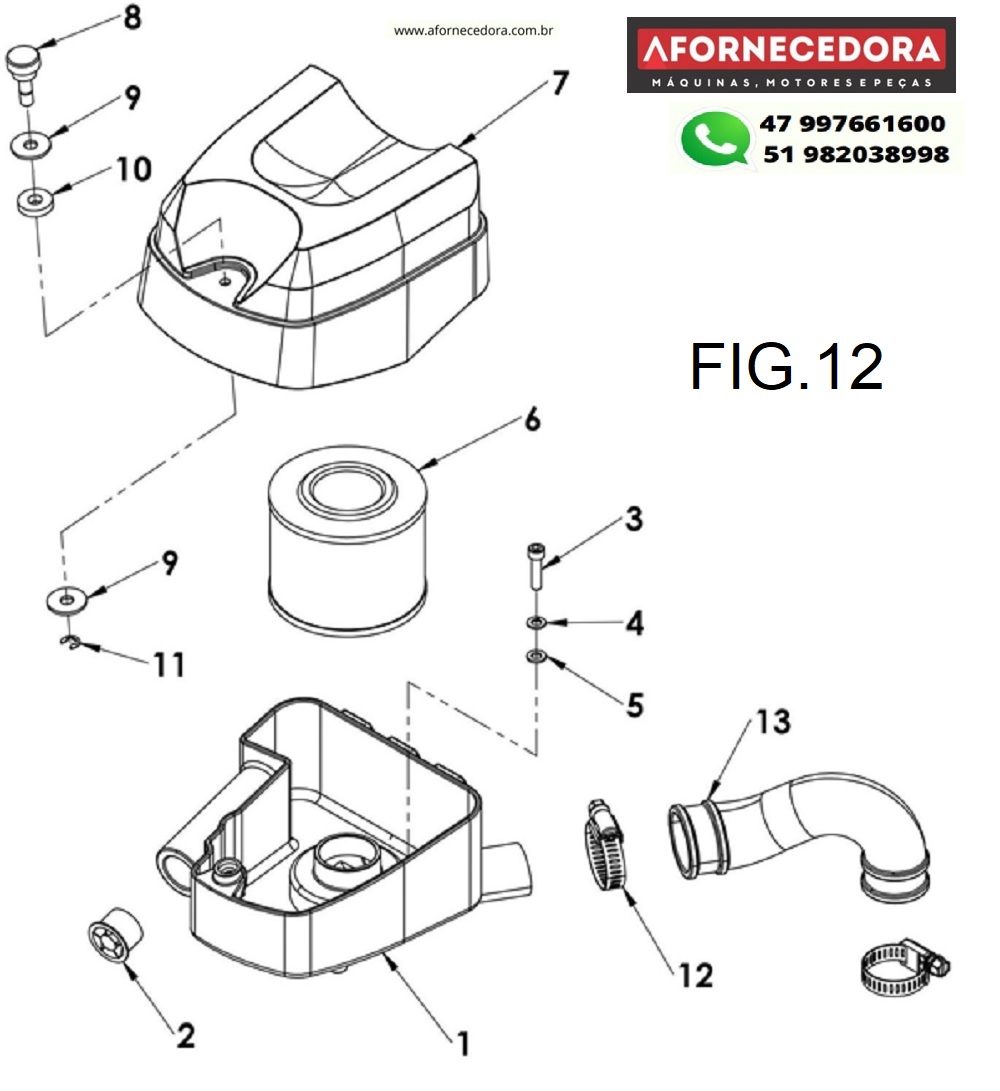

FIGURA 12

Ref.         Nº da peça        Descrição

                60550006            FILTRO DE AR, CONJUNTO (ITENS 1 AO 13)

 1            63550119            BASE DO FILTRO DE AR (ALUMÍNIO) *1

 2            63550138            CICLONE DA BASE DO FILTRO

 3            50010006            PARAFUSO ALLEN M6X25 (12.9) - DIN912

4             50010029             ARRUELA DE PRESSÃO DIAM 6 - DIN127 B

 5            50010096           ARRUELA LISA DIAM 6 - DIN125 A

 6            63550139           ELEMENTO DO FILTRO DE AR (D. EXTERNO 100mm) A PARTIR SÉRIE        661395

                 90060090            ELEMENTO DO FILTRO DE AR (D. EXTERNO 78mm) *2 SÉRIES 660751    até 661394

 7            63550120             TAMPA DO FILTRO DE AR (PRETA)

 8            63550136           MANÍPULO DA TAMPA

 9            50010316             ARRUELA LISA M8X25X2 - DIN 9021

 10          63550123           ANEL DE ENCOSTO (VERMELHO)

 11          50060194           ANEL ELÁSTICO EIXO RA-6,0 - DIN 6799 (TRAVA DO MANÍPULO)

 12          50040083            ABRAÇADEIRA (32-44 X 9mm)

 13          63550051            MANGUEIRA DE ADMISSÃO DO CICLONE (modelo com nervuras externas) - A PARTIR SÉRIE 661394 1 63550122 MANGUEIRA DE ADMISSÃO – ATÉ SÉRIE 661393 *2 1 *1 – Base nova código 63550119: Disponível somente para mangueira cód. 63550051 e filtro cód. 63550139. *2 - Itens somente para reposição nas séries indicadas.

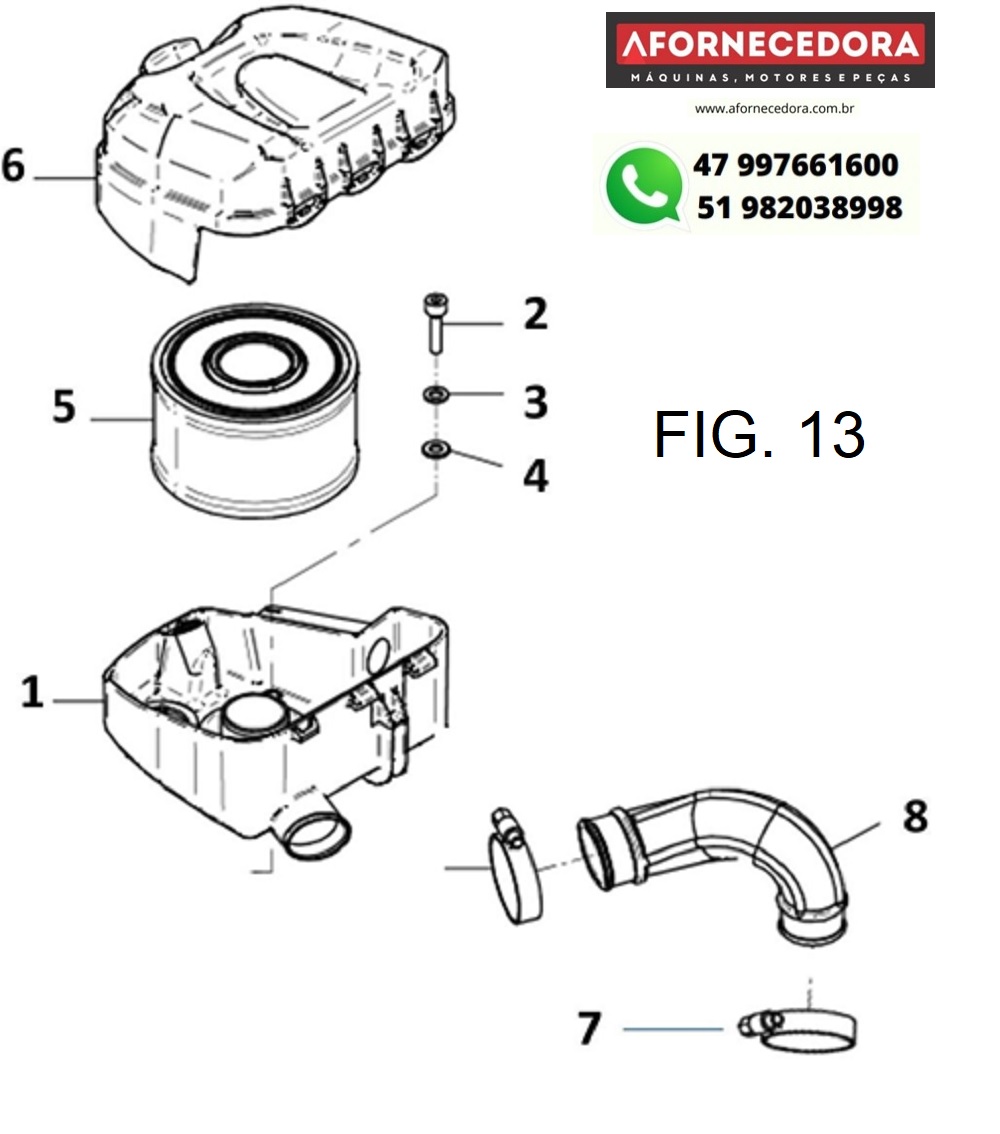

FIGURA 13

Ref.         Nº da peça        Descrição

1             90060092             BASE DO FILTRO CICLONE (AZUL) *1

 2            50010006            PARAFUSO ALLEN M6X25 (12.9) - DIN912

 3            50010029            ARRUELA DE PRESSÃO DIAM 6 - DIN127 B

 4            50010096            ARRUELA LISA DIAM 6 - DIN125 A

 5            63550139            ELEMENTO DO FILTRO DE AR (D. EXTERNO 100mm)

 6            90060093            TAMPA DO FILTRO CICLONE (AZUL) *1

 7            50040083           ABRAÇADEIRA (32-44 X 9mm)

 8            63550051            MANGUEIRA DE ADMISSÃO DO CICLONE (com nervuras externas) 1 *1 - Itens 1 e/ou 6 – modelo alternativo código: 60550006 - FILTRO DE AR, CONJUNTO

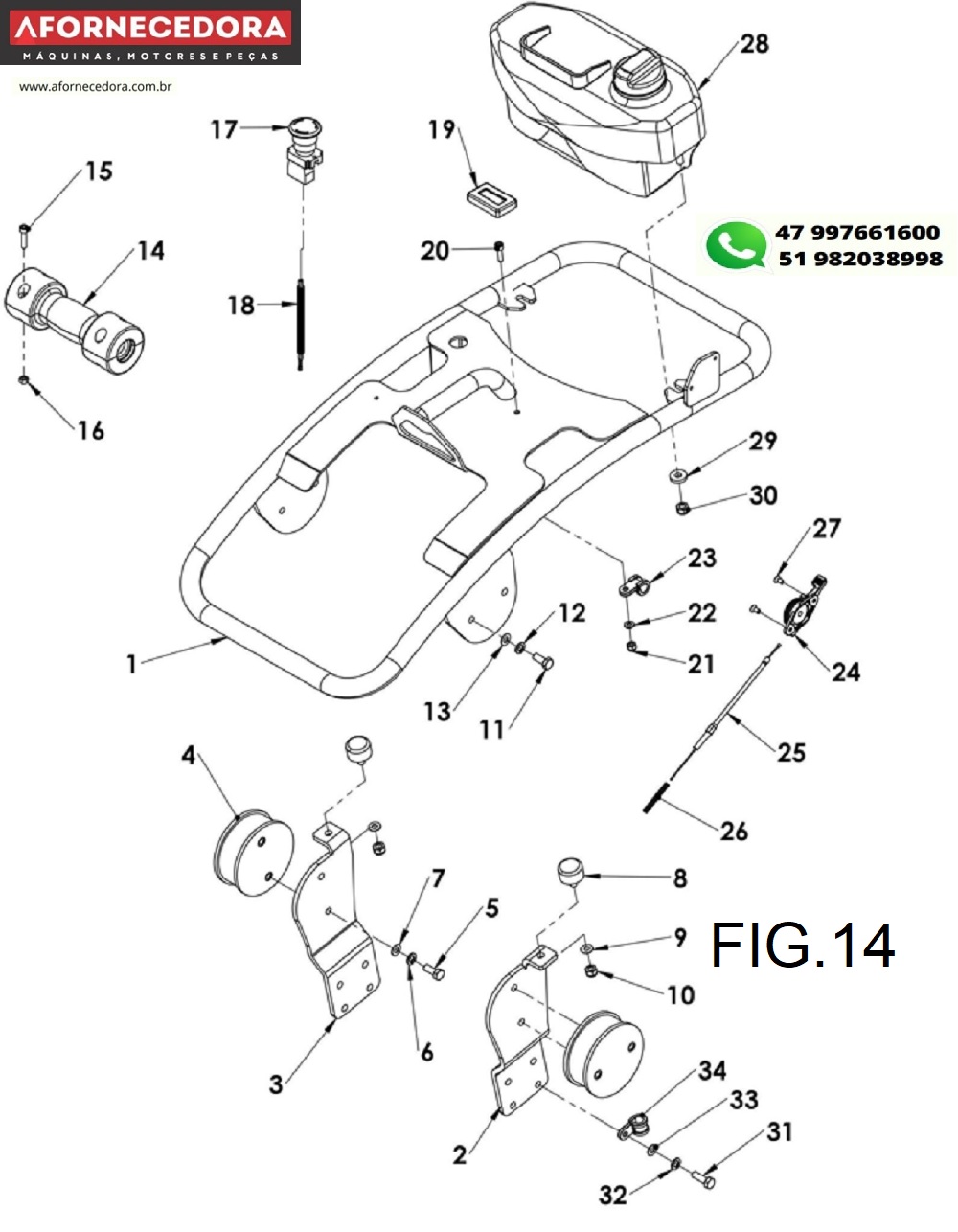

FIGURA 14

Ref.         Nº da peça        Descrição

1             63550017             CABO DE MANOBRA SOLDADO PINTADO

 2            63550021           SUPORTE DO CABO DE MANOBRA ESQUERDO

 3            63550022           SUPORTE DO CABO DE MANOBRA DIREITO

 4            90900106            COXIM DO CABO

 5            50010013            PARAFUSO SEXTAVADO M8X20 (8.8) - DIN933

 6            50010043            ARRUELA DE PRESSÃO DIAM 8 - DIN127 B

 7            50010004           ARRUELA LISA DIAM 8,4 - DIN125 A

 8            63550054           COXIM BATENTE DO CABO DE MANOBRA

 9            50010004            ARRUELA LISA DIAM 8,4 - DIN125 A

 10          50010063            PORCA PARLOCK M8 - DIN985

 11          50010013            PARAFUSO SEXTAVADO M8X20 (8.8) - DIN933

 12          50010043           ARRUELA DE PRESSÃO DIAM 8 - DIN127 B

 13          50010004            ARRUELA LISA DIAM 8,4 - DIN125 A

 14          90900607            ROLETE DO CABO DE MANOBRA (INCLUSO ITENS 14 A 16)

 15          50010006           PARAFUSO ALLEN M6X25 (12.9) - DIN912

 16          50010038           PORCA PARLOCK M6 - DIN985

 17          50080018            BOTÃO DE EMERGÊNCIA COM TRAVA

 18          50080019           CHICOTE CORTA CORRENTE

 19          90900893            HORÍMETRO DIGITAL

 20          50010017            PARAFUSO ALLEN M6X20 (12.9) - DIN912

 21          50010038            PORCA PARLOCK M6 - DIN985

 22          50010096           ARRUELA LISA DIAM 6 - DIN125 A

 23          50040008           ABRAÇADEIRA EMBORRACHADA D.10MM

 24         90900085            ALAVANCA DO ACELERADOR

 25          63550031            CABO DE COMANDO DO ACELERADOR

 26          90010216            MOLA DO ACELERADOR

 27          50010124            PARAFUSO ALLEN CAB. CHATA M5X10 (12.9) - DIN7991

 28          -------------          TANQUE DE COMBUSTÍVEL (VER SUBCONJUNTO 9.1 e 9.2)

 29          50010272            ARRUELA DE LISA 8,4 - DIN7349 - (21X4) – P/ TANQUE AZUL OVAL

 30          50010063            PORCA PARLOCK M8 - DIN985 – P/ TANQUE AZUL OVAL

 31          50010005           PARAFUSO SEXTAVADO M8X25 (8.8) - DIN933

 32          50010043            ARRUELA DE PRESSÃO DIAM 8 - DIN127 B

 33          50010004           ARRUELA LISA DIAM 8,4 - DIN125 A

 34          50040008           ABRAÇADEIRA EMBORRACHADA D.10MM

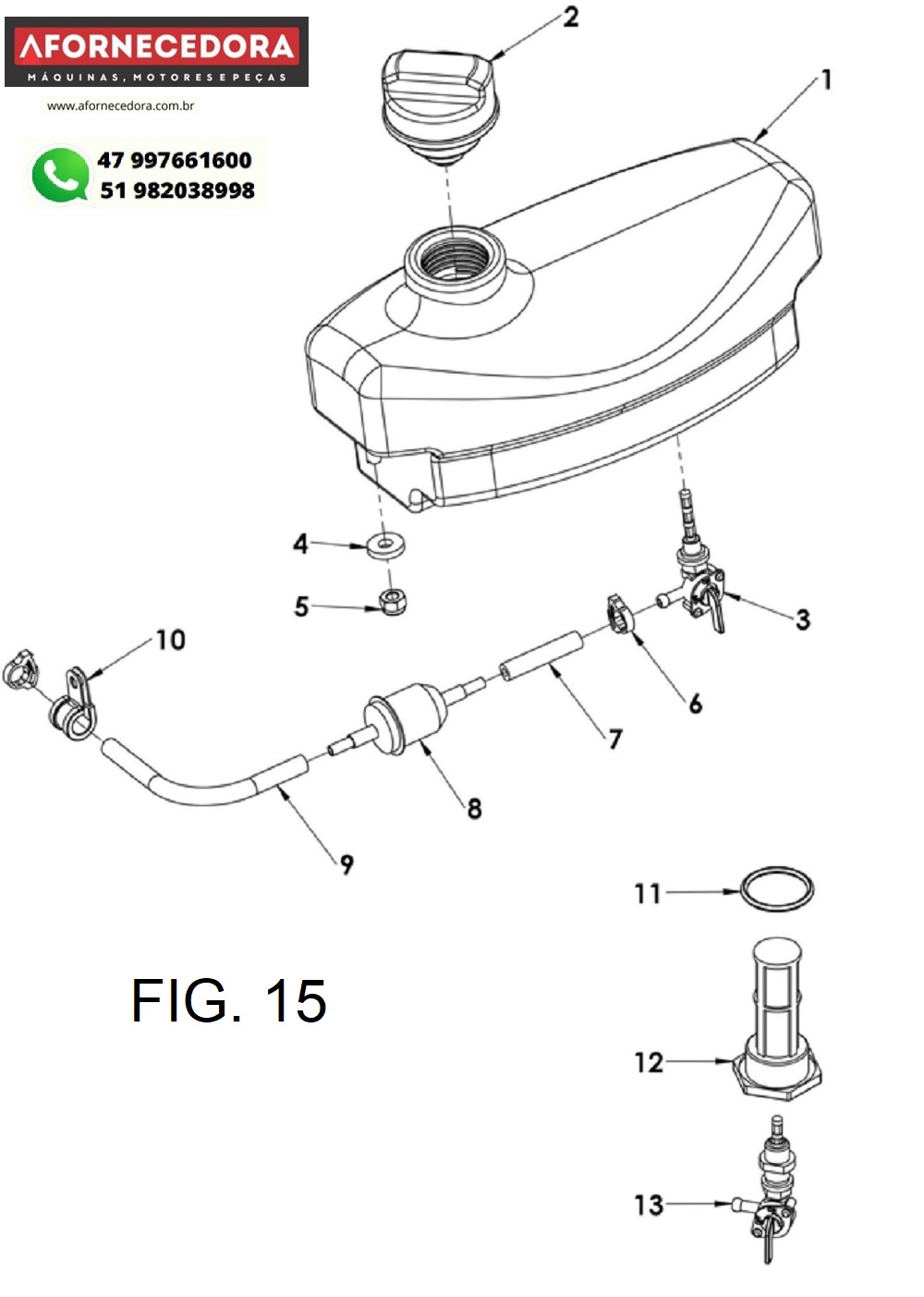

FIGURA 15

Ref.         Nº da peça        Descrição

1             60550015            TANQUE DE COMBUSTÍVEL, CONJUNTO (ITENS 1 AO 5)

 2            50010375            TAMPA DO TANQUE DE COMBUSTÍVEL

 3            50150986            TORNEIRA DE COMBUSTÍVEL (INCLUSO ARRUELA DE VEDAÇÃO)

 4            50010272            ARRUELA DE LISA 8,4 - DIN7349 - (21X4)

 5            50010063            PORCA PARLOCK M8 - DIN985

 6            50040081            ABRAÇADEIRA TIPO JACARÉ (9,3 – 10,3mm)

 7            50030328            MANGUEIRA DE COMBUSTÍVEL (metro) 0,05

                90060004            FILTRO DE COMBUSTÍVEL

 9            50030328            MANGUEIRA DE COMBUSTÍVEL (metro) 0,28

 10          50040008            ABRAÇADEIRA EMBORRACHADA D.10mm

 REPOSIÇÃO PARA TANQUE DE COMBUSTÍVEL OVAL - AZUL (ATÉ SÉRIE 660731)

 2            50010375            TAMPA DO TANQUE DE COMBUSTÍVEL

 4            50010272           ARRUELA DE LISA 8,4 - DIN7349 - (21X4)

 5            50010063           PORCA PARLOCK M8 - DIN985

 6            50040081            ABRAÇADEIRA TIPO JACARÉ (9,3 – 10,3mm)

 7            50030328           MANGUEIRA DE COMBUSTÍVEL (metro) 0,05

 8            90060004            FILTRO DE COMBUSTÍVEL

 9            50030328            MANGUEIRA DE COMBUSTÍVEL (metro) 0,28

 10          50040008           ABRAÇADEIRA EMBORRACHADA D.10mm

 11          50020178           ANEL DA CONEXÃO DO TANQUE

 12          90900519            FILTRO INTERNO DO TANQUE

 13          63650165            TORNEIRA DE COMBUSTÍVEL C/ NIPLE, CONJUNTO

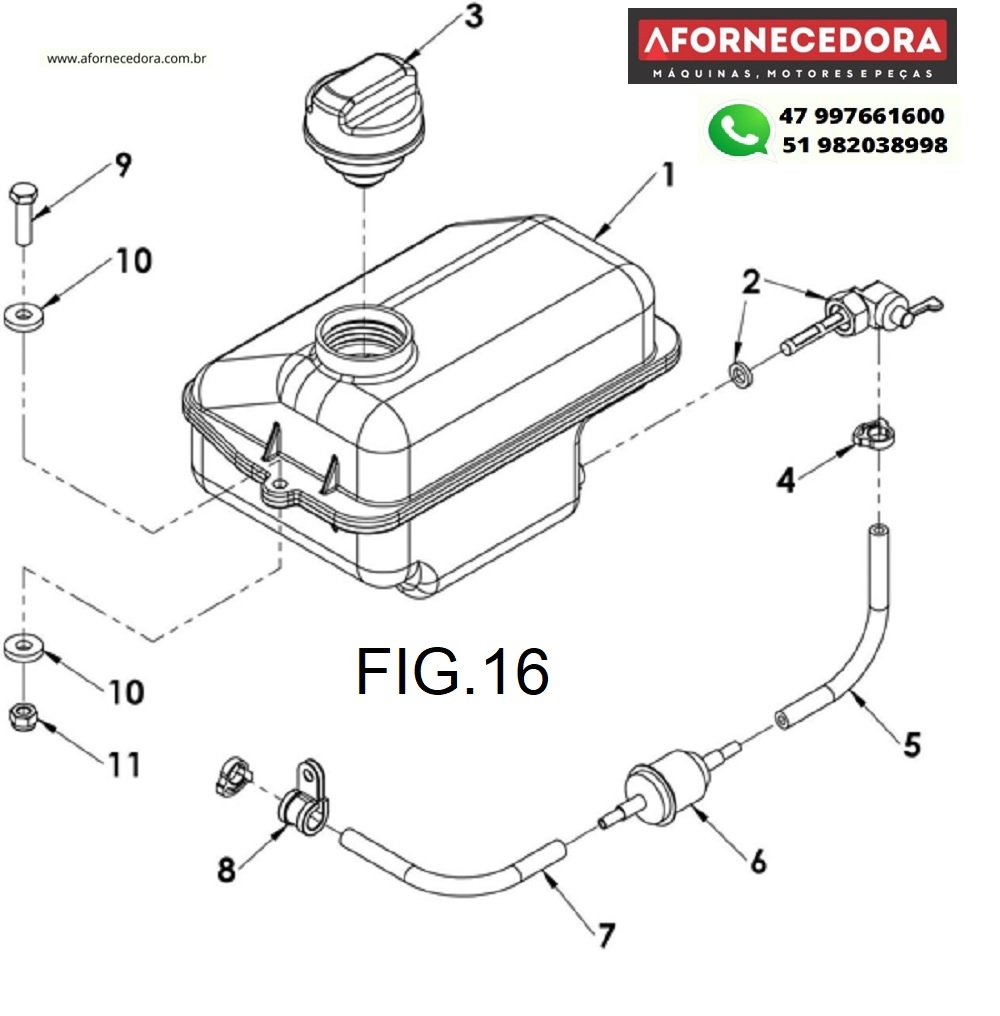

FIGURA 16

Ref.         Nº da peça        Descrição

1             -------------          TANQUE DE COMBUSTÍVEL (ADAPTAR SUBCONJUNTO 9.1)

 2            90901241            TORNEIRA DE COMBUSTÍVEL (INCLUSO ARRUELA DE VEDAÇÃO)

 3            50010375           TAMPA DO TANQUE DE COMBUSTÍVEL

 4            50040081           ABRAÇADEIRA TIPO JACARÉ (9,3 – 10,3mm)

 5            50030328           MANGUEIRA DE COMBUSTÍVEL (metro) 0,15

6             90060004             FILTRO DE COMBUSTÍVEL

 7            50030328            MANGUEIRA DE COMBUSTÍVEL (metro) 0,27

 8            50040008            ABRAÇADEIRA EMBORRACHADA D.10mm

 9            50010008            PARAFUSO SEXTAVADO M8X30 – DIN933

 10          50010272           ARRUELA DE LISA 8,4 - DIN7349 - (21X4)

 11          50010063           PORCA PARLOCK M8 - DIN985

FIGURA 17

Ref.         Nº da peça        Descrição

                63650161             CARRO DE TRANSPORTE SRV / SRX

 1            63550109            CHASSI DO CARRO DE TRANSPORTE

 2            50010255           ARRUELA LISA M-22 DIN-125

 3            50010416             RODA GR 225 mm (ROLAMENTO DE AGULHA)

 4            63550110            CONTRAPINO 3/16” X 1.1/2” (DIN-94)
