VISTA EXPLODIDA COMPACTADOR TTR80X-TTR80XP TOYAMA

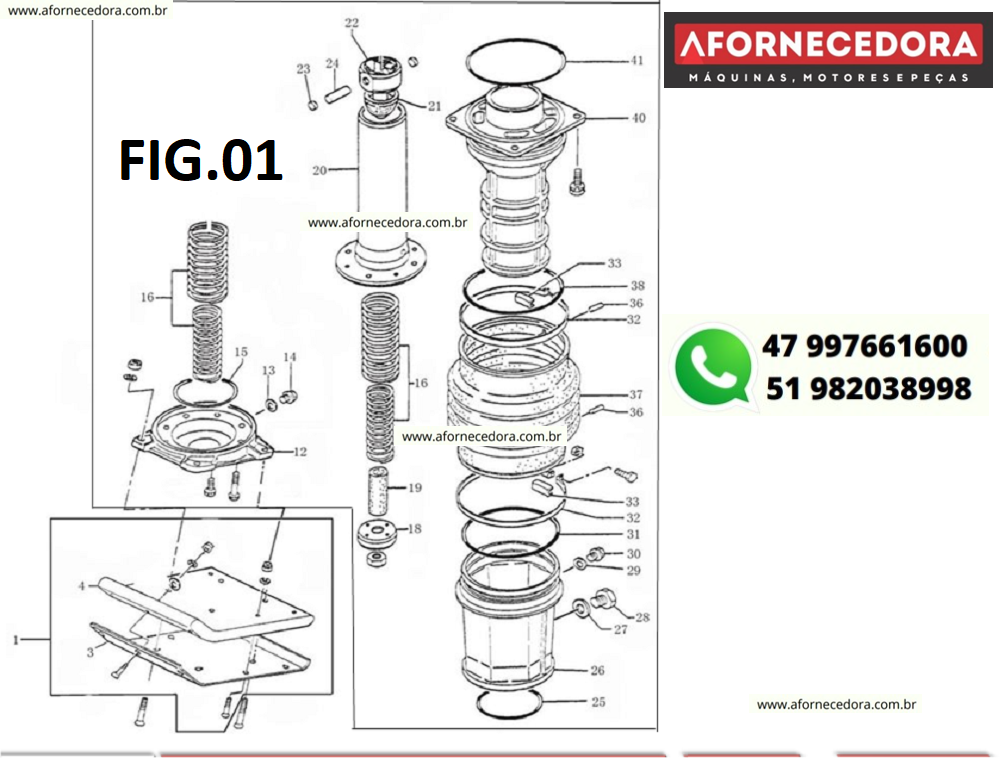

FIGURA 01

Ref.       Código  Descrição

1             71-00062              SAPATA COMPLETA TTR80

12           71-00065             SUPORTE DA SAPATA

13           71-00066             ANEL DE VEDAÇÃO 12

14           71-00067             TAMPA DO ÓLEO M12x1.25

15           71-00068             O-RING G-90

16           71-00069             MOLA

-              71-00069             MOLA

-              71-00069             MOLA

18           71-00070             ANEL GUIA DE MOLAS

19           71-00071             EMBOLO

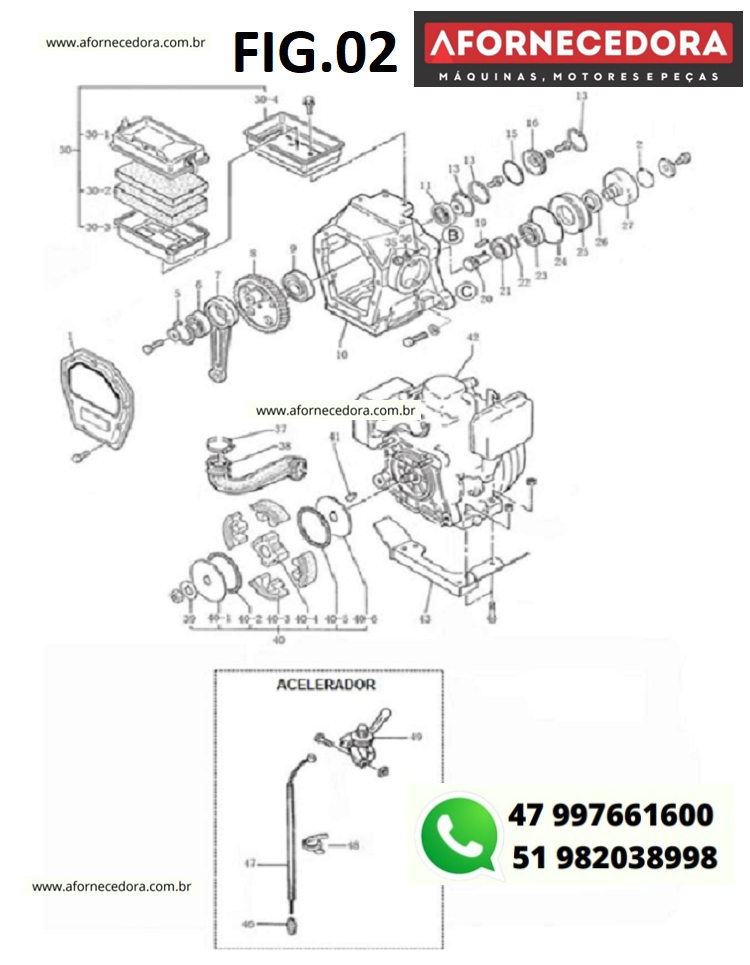

FIGURA 02

Ref.       Código  Descrição

5             71-00094             ANEL TRAVA R-52

6             71-00095             ROLAMENTO 6304

7             71-00096             BIELA

8             71-00097             ENGRENAGEM

9             71-00098             ROLAMENTO 6207

10           71-00099             CARCAÇA

11           71-00100             ROLAMENTO 6204

13           71-00101             ANEL TRAVA 47

15           71-00102             O-RING 43.7x1.8

16           71-00103             TAMPA DO ROLAMENTO

19           71-00104             CHAVETA 5x20

20           71-00105             PINHÃO

21           71-00106             ROLAMENTO 6204

22           71-00107             ANEL TRAVA S-35

23           71-00108             ROLAMENTO 6007Z

24           71-00109             O-RING G-100

25           71-00110             ESPAÇADOR

26           71-00111             RETENTOR DE ÓLEO TC-40528

27           71-00112             TAMBOR DA EMBREAGEM

-              71-00113             CHAVETA 5x5x19

30           71-00114             CONJUNTO FILTRO DE AR

36           71-00115             -

37           71-00116             ABRAÇADEIRA 40

38           71-00117             SIFÃO FILTRO DE AR

39           71-00118             ARRUELA DE TRAVA EMBREAGEM

40           71-00119             CONJUNTO EMBREAGEM C812E

41           71-00120             CHAVETA

42           TE40Z    MOTOR

42-1       -              MOTOR

43           71-00123             SUPORTE DO MOTOR

47           71-00124             CABO DO ACELERADOR

48           71-00125             CINTA

49           71-00126             ACELERADOR

-              71-00127             ACELERADOR

20           71-00072             CILINDRO DA MOLA

21           71-00073             TAMPÃO DE PARADA

22           71-00074             CABEÇA DO PISTÃO GUIA

23           71-00075             BUCHA DO PINO DO PISTÃO

24           71-00076             PINO DO PISTÃO

25           71-00077             O-RING 100x3.1

26           71-00078             PROTETOR COLUNA

27           71-00079             ANEL DE VEDAÇÃO 16

28           71-00080             BUJÃO DO ÓLEO

29           71-00081             ANEL DE VEDAÇÃO 12

30           71-00082             PLUG 1/4x14

31           71-00083             O-RING 160x4

32           71-00084             ABRAÇADEIRA

33           71-00085             ESPAÇADOR ABRAÇADEIRA

36           71-00086             PINO 6D-8.5L

37           71-00087             CAPA PROTETORA DOCILINDRO (ALEMÃ)

-              71-00088             CAPA PROTETORA DOCILINDRO (CHINESA)

38           71-00089             O-RING 160x4

40           71-00090             GUIA DO CILINDRO

41           71-00091             O-RING 160x5.3

42           71-01000             CONJUNTO PERCURSÃO

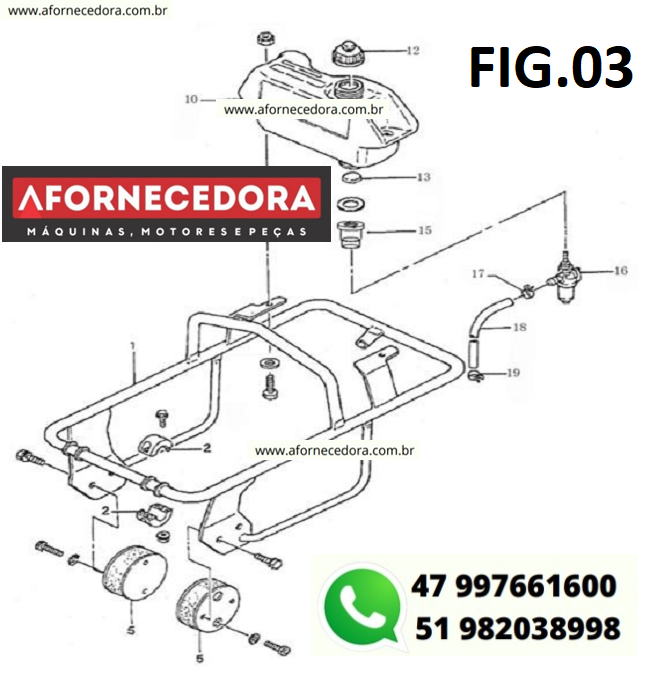

FIGURA 03

Ref.       Código  Descrição

2             71-00129             ROLETE DO QUADROOPERACIONAL

5             71-00130             AMORTECEDOR

10           71-00131             TANQUE DE COMBUSTÍVEL

12           71-00132             TAMPA DO TANQUE DE COMBUSTÍVEL

13           71-00133             O-RING 22x2.4

15           71-00134             FILTRO INTERNO DO TANQUE

16           71-00135             TORNEIRA DE COMBUSTÍVEL

17           71-00136             ABRAÇADEIRA DA MANGUEIRA 9.5

18           71-00137             MANGUEIRA DE COMBUSTÍVEL

19           71-00138             ABRAÇADEIRA DA MANGUEIRA 9.5

FIGURA 04

Ref.       Código  Descrição

1             71-00092             Tampa da Carcaça

2             71-00093             O-Ring 22.4x2.65

5             71-00094             Anel Trava R-52

6             71-00095             Rolamento 6304

7             71-00096             Biela

8             71-00097             Engrenagem

9             71-00098             Rolamento 6207

10           71-00099             Carcaça

11           71-00100             Rolamento 6204

13           71-00101             Anel Trava 47

15           71-00102             O-Ring 43.7x1.8

16           71-00103             Tampa do Rolamento

19           71-00104             Chaveta 5x20

20           71-00105             Pinhão

21           71-00106             Rolamento 6204

22           71-00107             Anel Trava S-35

23           71-00108             Rolamento 6007Z

24           71-00109             O-Ring G-100

25           71-00110             Espaçador

26           71-00111             Retentor de Óleo TC-40528

27           71-00112             Tambor da Embreagem

-              71-00113             Chaveta 5x5x19

30           71-00114             Conjunto Filtro de Ar

36           71-00115             Junta Plana

37           71-00116             Abraçadeira 40

38           71-00117             Sifão Filtro de Ar

39           71-00118             Arruela de Trava Embreagem

40           71-00119             Conjunto Embreagem C812E

41           71-00120             Chaveta

42           TE40      Motor

42-1       -              Motor

43           71-00123             Suporte do Motor

47           71-00124             Cabo do Acelerador

48           71-00125             Cinta

49           71-00126             Acelerador

-              71-00127             Acelerador
