VISTA EXPLODIDA MOTOR HONDA GX630 - GX660 - GX690

MOTOR DESCONTINUADO PELA HONDA - TEMOS SOMENTE PEÇAS DE REPOSIÇÃO!

Aplicação ideal para uso em equipamentos industriais, acabadoras de piso duplas, geradores, cortadoras de piso autopropelidas, rolos compactadores de asfalto e placas vibratórias reversíveis de grande porte.

Existente no Brasil três modelos de motor GX630 - 22,4 HP (QZB E QXF). Agora os motores GX660 e GX690 nunca foram importados pela Honda aqui no Brasil.

- QZB Partida elétrica e escapamento lateral

- QXF Partida elétrica sem escapamento.

- Motor importado por terceiros ja acoplados em equipamentos como Cortatdora de asfalto autopropelida, acabadora de piso dupla e pequenos rolos compactadores.

Fale conosco

DESCRIÇÃO COMPLETA

FIGURA 1 - CABEÇOTE

Nº de Nº da peça Descrição

1 11911-Z6L-000 SUPORTE, MOTOR

2 12110-Z6L-010 CABEÇOTE COMP. (#1)

3 12120-Z6L-010 CABEÇOTE COMP. (#2)

4 12311-Z6L-000 TAMPA, CABEÇOTE

5 12311-Z6L-800 TAMPA, CABEÇOTE

6 12312-Z6L-000 JUNTA, TAMPA DO CABEÇOTE

7 15600-Z6L-000 CONJ. TAMPA, GARGALO DE ABAST. DE ÓLEO

8 15625-Z6L-000 JUNTA, TAMPA DO GARGALO DE ABAST. DE ÓLEO

9 16722-Z6L-010 SUPORTE, BORRACHA DO TUBO DE COMBUSTÍVEL

10 17101-Z6L-010 COLETOR, ADMISSÃO

11 17151-Z6L-010 JUNTA, COLETOR DE ADMISSÃO

12 90006-Z6L-000 PARAFUSO, FLANGE, 8X55

13 92900-08022-0E PRISIONEIRO, 8X22

14 94050-08000 PORCA, FLANGE, 8MM

15 94050-10000 PORCA, FLANGE, 10MM

16 95701-06030-00 PARAFUSO, FLANGE, 6X30

17 95701-08016-00 PARAFUSO, FLANGE, 8X16

18 95701-08016-00 PARAFUSO, FLANGE, 8X16

18 95701-08018-00 PARAFUSO, FLANGE, 8X18

19 98079-5587G VELA, IGNIÇÃO (ZFR5F)

19 98079-5287E VELA, IGNIÇÃO (FR2A)

FIGURA 2 – CARCAÇA DO MOTOR

Nº de Nº da peça Descrição

1 11100-Z6L-010 CONJ. CARCAÇA DO MOTOR

1 11100-Z6L-801

1 11100-Z6L-811

2 12356-Z6L-000 TAMPA, RESPIRO

3 12367-Z6L-000 FILTRO, RESPIRO

4 15424-Z6L-000 PARAFUSO, VEDAÇÃO

5 15571-ZM7-003 VÁLVULA, DESCARGA DE ÓLEO

6 15572-Z6L-000 PLACA, LIMITADORA

7 16541-Z6L-010 EIXO, BRAÇO DO GOVERNADOR

8 35480-Z6L-003 CONJ. INTERRUPTOR, NÍVEL DE ÓLEO

9 37240-ZG5-004 INTERRUPTOR, PRESSÃO DE ÓLEO

10 90002-ZG5-004 PARAFUSO-ARRUELA, 4X8

11 90404-Z6L-000 ARRUELA, LISA (10MM)

12 90709-Z6L-000 PINO-GUIA, 12X20

13 91201-Z6L-003 RETENTOR DE ÓLEO, 38X58X9

14 91203-Z6L-003 RETENTOR DE ÓLEO, 10X16X5

15 91308-Z6L-003 JUNTA, PASSAGEM DE ÓLEO

16 91309-Z6L-000 ANEL DE VEDAÇÃO, 37,9X2,4

17 92800-20000 PARAFUSO, DRENAGEM, 20MM

18 92900-10040-0B PRISIONEIRO, 10X40

19 93500-03008-0A PARAFUSO, PHILLIPS, 3X8

20 94109-20000 ARRUELA, BUJÃO DE DRENAGEM, 20MM

21 94251-10000 PINO, TRAVA, 10MM

22 95701-06014-00 PARAFUSO, FLANGE, 6X14

23 95701-06016-00 PARAFUSO, FLANGE, 6X16

FIGURA 3 – TAMPA DA CARCAÇA DO MOTOR

Nº de Nº da peça Descrição

1 11300-Z6L-010 CONJ. TAMPA, CARCAÇA DO MOTOR

2 11312-Z6L-000 TAMPA, CARCAÇA, FIXAÇÃO

3 15133-Z6L-000 ROTOR, CARCAÇA DA BOMBA DE ÓLEO

4 15140-Z6L-010 ENGRENAGEM COMP., BOMBA DE ÓLEO

5 15220-Z6L-000 FILTRO COMP., ÓLEO

6 15232-Z6L-000 MOLA, VÁLVULA DE ALÍVIO

7 15400-RTA-004 CARTUCHO, FILTRO DE ÓLEO (TOYO ROKI)

8 15410-Z6L-000 BASE COMP., FILTRO DE ÓLEO

9 15410-Z6L-800 BASE COMP., FILTRO DE ÓLEO

10 15423-Z6L-000 SUPORTE, FILTRO DE ÓLEO

11 15424-Z6L-000 PARAFUSO, VEDAÇÃO

12 15655-Z6L-000 MEDIDOR COMP., NÍVEL DE ÓLEO

13 15665-Z6L-000 TUBO COMP., NÍVEL DE ÓLEO

14 16510-Z6L-010 CONJ. GOVERNADOR

15 16511-Z6L-310 CONTRAPESO, GOVERNADOR

16 16512-Z6L-310 SUPORTE, CONTRAPESO DO GOVERNADOR

17 16513-Z6L-000 PINO, CONTRAPESO DO GOVERNADOR

18 16531-Z6L-000 DESLIZADOR, GOVERNADOR

19 90003-Z6L-800 PARAFUSO, ALLEN (3/8-16UNC)

20 90403-Z6L-000 ARRUELA, 6X16

21 90602-ZE1-000 PRESILHA, SUPORTE DO GOVERNADOR

22 90707-Z6L-000 PINO-GUIA, 8X10

23 90708-Z6L-000 PINO-GUIA, 8X14

24 90902-Z6L-000 ESFERA, AÇO, #15(15/32)

25 91202-Z6L-003 RETENTOR DE ÓLEO, 38X58X9

26 91301-Z6L-003 ANEL DE VEDAÇÃO, 14,8X2,4

27 91302-Z6L-003 ANEL DE VEDAÇÃO, BOMBA DE ÓLEO

28 91308-PH9-000 ANEL DE VEDAÇÃO, 8,8X1,9

29 91308-Z6L-003 JUNTA, PASSAGEM DE ÓLEO

30 95701-06020-00 PARAFUSO, FLANGE, 6X20

31 95701-06028-00 PARAFUSO, FLANGE, 6X28

32 95701-06035-00 PARAFUSO, FLANGE, 6X35

33 95701-06090-00 PARAFUSO, FLANGE, 6X90

34 95701-08045-00 PARAFUSO, FLANGE, 8X45

FIGURA 4 – ÁRVORE DE MANIVELAS

Nº de Nº da peça Descrição

1 13310-Z6L-000 ÁRVORE DE MANIVELAS COMP. (L=138)

2 13310-Z6L-600 ÁRVORE DE MANIVELAS COMP. (L=162)

3 13310-Z6L-610 ÁRVORE DE MANIVELAS COMP. (L=175,2)

4 13310-Z6L-620 ÁRVORE DE MANIVELAS COMP.

5 13310-Z6L-630 ÁRVORE DE MANIVELAS COMP

6 13310-Z6L-670 ÁRVORE DE MANIVELAS COMP.

7 13310-Z6L-680 ÁRVORE DE MANIVELAS COMP.

8 90402-Z6L-000 ARRUELA, ENCOSTO DA ÁRVORE DE MANIVELAS

9 90741-ZE2-000 CHAVETA, MEIA-LUA ESPECIAL, 25X18

10 13310-Z6L-660 ÁRVORE DE MANIVELAS COMP.

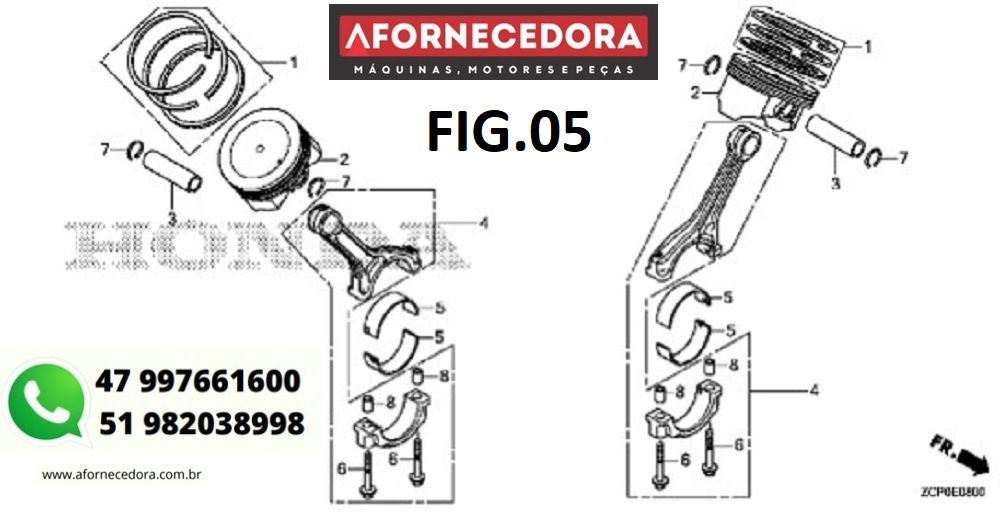

FIGURA 5 – PISTÃO

Nº de Nº da peça Descrição

1 13010-Z6L-003 JOGO DE ANÉIS, PISTÃO (STD.) (TEIKOKU)

2 13101-Z6L-010 PISTÃO

3 13111-Z6L-000 PINO, PISTÃO

4 13210-Z6L-000 CONJ., BIELA

5 13211-Z6L-003 BRONZINA A, BIELA

6 90001-Z6L-000 PARAFUSO, BIELA, 7X38

7 90551-ZE1-000 PRESILHA, PINO DO PISTÃO, 18MM

8 90705-Z6L-000 PINO-GUIA, 9X10

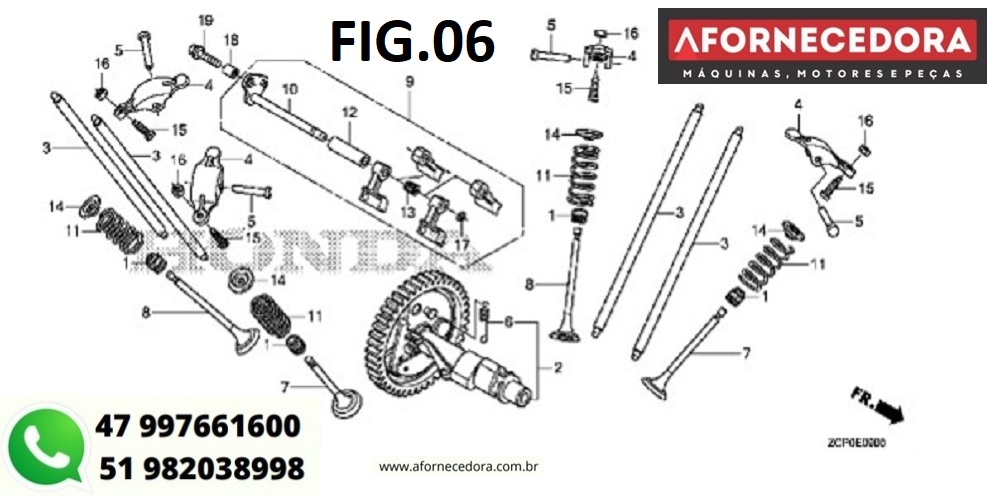

FIGURA 6 – ÁRVORE DE COMANDO

Nº de Nº da peça Descrição

1 12208-Z6L-003 RETENTOR DE ÓLEO, HASTE DA VÁLVULA

2 14100-Z6L-000 CONJ. ÁRVORE DE COMANDO

3 14410-Z6L-000 HASTE COMP., ACIONAMENTO

4 14431-Z6L-000 BALANCIM, VÁLVULA

5 14461-Z6L-000 EIXO, BALANCIM

6 14568-Z6L-000 MOLA, RETORNO, CONTRAPESO

7 14711-Z6L-000 VÁLVULA, ADM.

8 14721-Z6L-000 VÁLVULA, ESC.

9 14730-Z6L-000 CONJ. TUCHO, VÁLVULA

10 14735-Z6L-000 EIXO COMP., TUCHO DA VÁLVULA

11 14751-Z6L-000 MOLA, VÁLVULA

12 14763-Z6L-000 BUCHA, TUCHO DA VÁLVULA

13 14764-Z6L-000 MOLA, TUCHO DA VÁLVULA

14 14771-ZE1-000 RETENTOR, MOLA DA VÁLVULA ADM. (ADM./ESC.)

15 90012-Z6L-000 PARAFUSO, AJUSTE DO TUCHO

16 90206-Z6L-000 PORCA, AJUSTE DO TUCHO

17 90602-ZE1-000 PRESILHA, SUPORTE DO GOVERNADOR

18 90707-Z6L-000 PINO-GUIA, 8X10

19 95701-06022-00 PARAFUSO, FLANGE, 6X22

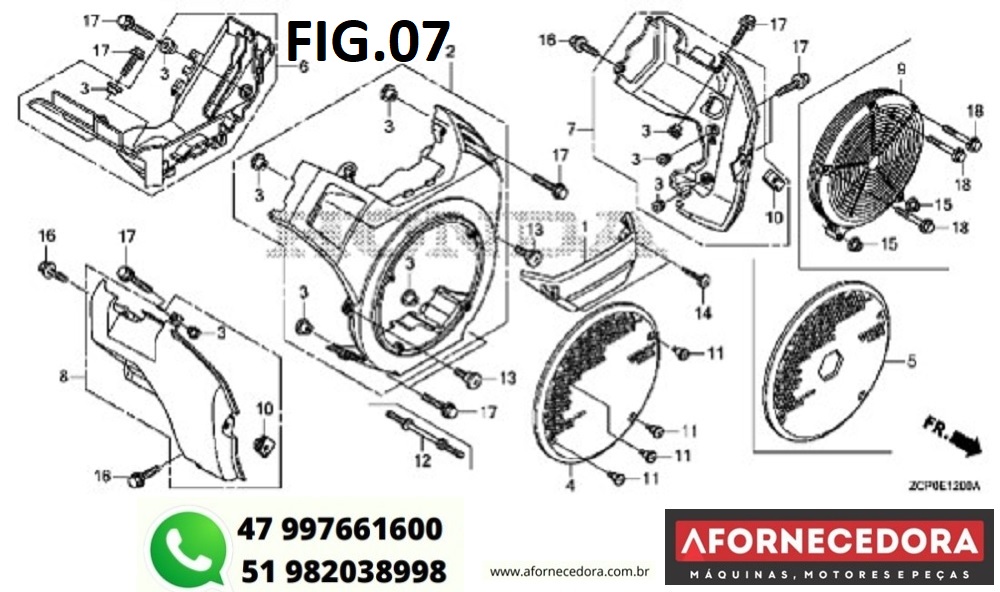

FIGURA 7 – TAMPA DA VENTOINHA

Nº de Nº da peça Descrição

1 16715-Z6L-000 TAMPA, BOMBA DE COMBUSTÍVEL

2 19610-Z6L-000ZA TAMPA COMP., VENTOINHA

3 19619-Z0A-300 BUCHA, TAMPA DA VENTOINHA

4 19621-Z6L-000 PROTETOR, TAMPA DA VENTOINHA

5 19621-Z6L-800 PROTETOR, TAMPA DA VENTOINHA (P.T.O.)

6 19631-Z6L-000 PROTETOR, SUPERIOR

7 19641-Z6L-000 PROTETOR, INFERIOR DIR.

8 19642-Z6L-000 PROTETOR, INFERIOR ESQ.

9 28456-Z6L-800 TAMPA, GRADE DA TELA

10 84601-HA7-670 PORCA, FIXAÇÃO DO PROTETOR

11 90005-ZCK-000 PARAFUSO, ESPECIAL, 4X10

12 90042-Z6L-800 PRISIONEIRO

13 90380-GM9-740 PARAFUSO, ESPECIAL, 6X15

14 93913-25580 PARAFUSO, AUTOATARRAXANTE, 5X20

15 94050-06000 PORCA, FLANGE, 6MM

16 95701-06016-00 PARAFUSO, FLANGE, 6X16

17 95701-06020-00 PARAFUSO, FLANGE, 6X20

18 95701-06040-00 PARAFUSO, FLANGE, 6X40

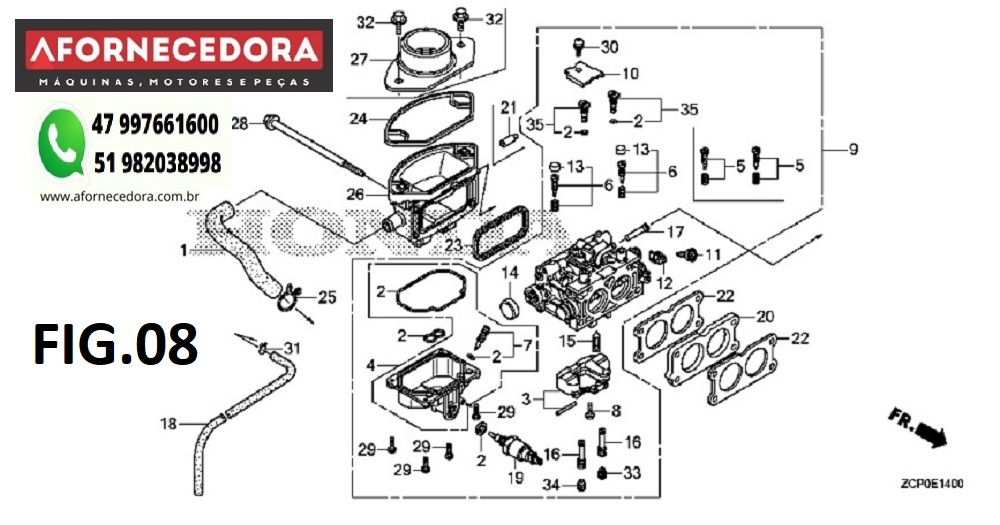

FIGURA 8 – CARBURADOR

Nº de Nº da peça Descrição

1 15721-Z6L-000 TUBO, RESPIRO

2 16010-Z6L-003 JOGO DE JUNTAS

3 16013-Z6L-003 CONJUNTO DA BOIA

4 16015-Z6L-003 CONJUNTO DA CUBA, BOIA

5 16016-Z6L-003 CONJUNTO DO PARAFUSO

6 16016-Z6L-801 CONJUNTO DO PARAFUSO

7 16024-124-760 CONJUNTO DO PARAFUSO, DRENAGEM

8 16081-Z6L-003 PARAFUSO, BOIA

9 16100-Z9E-023 CONJ. CARBURADOR

9 16100-Z9E-802 CONJ. CARBURADOR

9 16100-Z9E-863 CONJ. CARBURADOR

9 16100-Z8N-013 CONJ. CARBURADOR

9 16100-Z8N-802 CONJ. CARBURADOR

9 16100-Z8N-852 CONJ. CARBURADOR

9 16100-Z6L-013 CONJ. CARBURADOR

9 16100-Z6L-921 CONJ. CARBURADOR

9 16100-Z6L-802 CONJ. CARBURADOR

9 16100-Z6L-853 CONJ. CARBURADOR

9 16100-Z6L-852 CONJ. CARBURADOR

10 16113-Z6L-003 PLACA

11 16124-ZE0-005 PARAFUSO, ACELERAÇÃO

12 16126-Z6L-003 BRAÇO, ARTICULAÇÃO DO ACELERADOR

13 16134-Z6L-801 TAMPA, PARAFUSO DE AJUSTE

14 16148-141-881 PROTETOR, PÓ DO AFOGADOR

15 16155-Z6L-003 VÁLVULA COMP., BOIA

16 16166-Z9E-801 PULVERIZADOR, PRINCIPAL

17 16176-Z2G-D51 TELA, FILTRO DE COMBUSTÍVEL

18 16198-Z6L-000 TUBO, DRENAGEM

19 16200-Z6L-003 CONJ. VÁLVULA, SOLENOIDE

20 16211-Z6L-000 ISOLANTE, CARBURADOR

21 16215-MV4-000 TAMPÃO, CONEXÃO

22 16221-Z6L-000 JUNTA, CARBURADOR

23 17228-Z6L-000 JUNTA, FILTRO DE AR

24 17229-Z6L-000 RETENTOR, CARCAÇA DO FILTRO DE AR

25 17369-KB4-670 PRESILHA, TUBO DE RESPIRO

26 17410-Z6L-000 CARCAÇA COMP., FILTRO DE AR

27 17416-Z6L-000 UNIÃO, TUBO DE CONEXÃO

28 90003-Z6L-000 PARAFUSO, FLANGE, 6X106

29 93500-04012-1H PARAFUSO, PHILLIPS, 4X12

30 05010-1893892 PARAFUSO-ARRUELA, 5X10

31 0208095002 PRESILHA, TUBO (B8)

32 000601295701 PARAFUSO, FLANGE, 6X12

33 0980ZH899101 GICLÊ, PRINCIPAL, #98

34 99101-ZH8-0980 GICLÊ, PRINCIPAL, #98

35 99204-ZE2-0400 CONJUNTO DO GICLÊ, MARCHA LENTA, #40

FIGURA 9 – FILTRO DE AR

Nº de Nº da peça Descrição

1 17210-Z6L-010 ELEMENTO COMP., FILTRO DE AR

2 17218-Z6L-000 FILTRO, EXTERNO

3 17220-Z6L-000 CARCAÇA COMP., FILTRO DE AR

4 17223-Z6L-000 SUPORTE COMP., ELEMENTO DO FILTRO DE AR

5 17230-Z6L-000 TAMPA COMP., FILTRO DE AR

6 17232-Z2E-000 BORRACHA, FILTRO DE AR

7 17235-Z6L-300 PUXADOR, TAMPA DO FILTRO DE AR

8 17236-Z6L-300 MOLA, TAMPA DA CARCAÇA DO FILTRO DE AR

9 17417-Z6L-000 JUNTA, CARCAÇA DO FILTRO DE AR

10 19619-Z0A-300 BUCHA, TAMPA DA VENTOINHA

11 90325-044-000 PORCA, FIXAÇÃO DA CAIXA DE FERRAMENTAS

12 90802-Z6L-000 TAMPA, VEDAÇÃO

13 94050-06000 PORCA, FLANGE, 6MM

14 95701-06018-00 PARAFUSO, FLANGE, 6X18

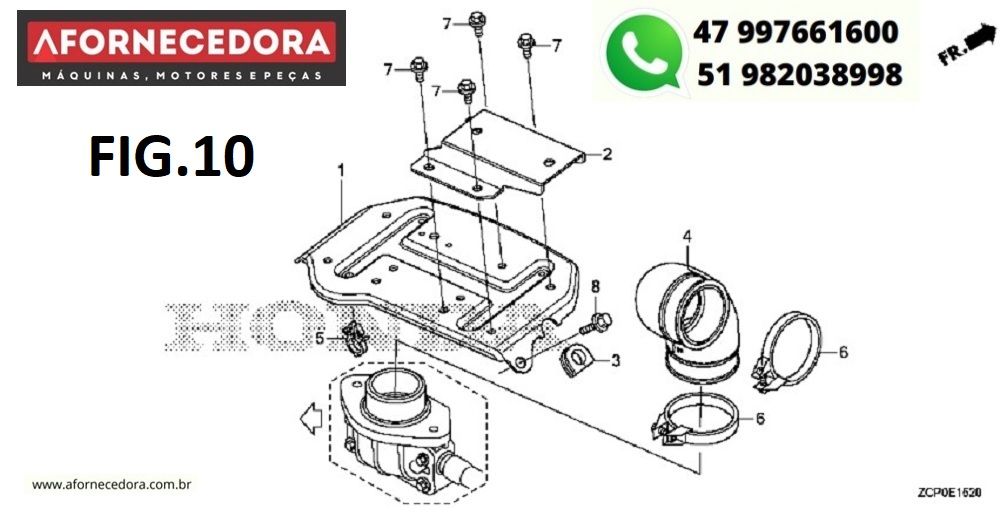

FIGURA 10 – SUPORTE DO FILTRO DE AR

Nº de Nº da peça Descrição

1 17222-Z6L-000 SUPORTE COMP., FILTRO DE AR

2 17224-Z6L-000 SUPORTE SECUNDÁRIO, FILTRO DE AR

3 17226-Z6L-000 BORRACHA, SUPORTE DO FILTRO DE AR

4 17251-Z6L-810 TUBO, CONEXÃO DO FILTRO DE AR

5 90682-735-A01 PRESILHA, FIAÇÃO

6 95018-58320 BRAÇADEIRA, TUBO DE CONEXÃO DO FILTRO DE AR

7 95701-06012-00 PARAFUSO, FLANGE, 6X12

8 95701-08016-00 PARAFUSO, FLANGE, 8X16

FIGURA 11 – BOMBA DE COMBUSTÍVEL

Nº de Nº da peça Descrição

1 55109-GAA-000 BRAÇADEIRA, MANGUEIRA DE ÓLEO

2 16700-Z6L-003 CONJ. BOMBA, COMBUSTÍVEL

3 16711-Z6L-000 SUPORTE, BOMBA DE COMBUSTÍVEL

4 16850-Z6L-010 TUBO COMP. A, COMBUSTÍVEL (FKM)

5 16860-Z6L-000 TUBO COMP. B, COMBUSTÍVEL (FKM)

6 16860-Z6L-800 TUBO COMP. B, COMBUSTÍVEL (FKM)

7 16870-Z6L-000 TUBO, PURGA

8 16882-Z6L-000 TUBO, DIAFRAGMA

9 16910-Z6L-003 FILTRO COMP., COMBUSTÍVEL

10 17526-MCA-000 CONEXÃO, RETORNO DE COMBUSTÍVEL

11 80152-958-680 BORRACHA, PROTETOR TRAS.

12 93894-06016-00 PARAFUSO-ARRUELA, 6X16

13 95002-41000-08 BRAÇADEIRA, TUBO (D10)

14 95002-41200-08 BRAÇADEIRA, TUBO (D12)

15 95002-70000 PRESILHA, TUBO (C11)

16 95701-06012-00 PARAFUSO, FLANGE, 6X12

17 95701-06014-00 PARAFUSO, FLANGE, 6X14

FIGURA 12 – VOLANTE DO MOTOR

Nº de Nº da peça Descrição

1 19511-Z6L-000 VENTOINHA, ARREFECIMENTO

2 19513-Z6L-000 PLACA, FIXAÇÃO DA VENTOINHA DE ARREFECIMENTO

3 19619-Z0A-300 BUCHA, TAMPA DA VENTOINHA

4 23311-Z6L-820 EIXO, DIANT. P.T.O.

5 28452-Z6L-800 GRADE, TELA

6 28454-Z6L-800 SUPORTE, GRADE DA TELA

7 31110-Z6L-003 VOLANTE DO MOTOR COMP

8 90131-S0X-A00 PARAFUSO, FIXAÇÃO, 6X16

9 90201-Z6L-000 PORCA, ESPECIAL (20MM)

10 95701-08018-00 PARAFUSO, FLANGE, 8X18

11 90111-KT0-670 PARAFUSO, FLANGE, 8X50

FIGURA 13 – BOBINA DE IGNIÇÃO

Nº de Nº da peça Descrição

1 30500-Z6L-013 CONJ. BOBINA, IGNIÇÃO

2 30551-Z6L-000 PRESILHA, CABO DE ALTA TENSÃO

3 31630-Z6L-003 CONJ. BOBINA, CARGA (17A)

4 31630-Z6L-801 CONJ. BOBINA, CARGA (2,7A)

5 31750-735-013 RETIFICADOR COMP., REGULADOR (5A)

6 32110-Z6L-000 CONJ. FIAÇÃO, MOTOR

7 32110-Z6L-840 CONJ. FIAÇÃO, MOTOR

8 32114-Z6L-000 SUPORTE, FIAÇÃO

9 32115-Z6L-000 SUPORTE, REGULADOR/RETIFICADOR

10 32183-Z6L-000 CONJ. FIAÇÃO, REGULADOR/RETIFICADOR

11 90650-KV6-003 PRESILHA, FIAÇÃO, 95MM

12 90672-SB2-003 CINTA, CABO, 105MM (PRETO)

13 91601-Z6L-000 BORRACHA, CABO

14 95701-06008-00 PARAFUSO, FLANGE, 6X8

15 95701-06012-00 PARAFUSO, FLANGE, 6X12

16 95701-06014-00 PARAFUSO, FLANGE, 6X14

17 95701-06030-00 PARAFUSO, FLANGE, 6X30

18 95701-06032-00 PARAFUSO, FLANGE, 6X32

FIGURA 14 – MOTOR DE PARTIDA

Nº de Nº da peça Descrição

1 30201-PH9-004 ANEL, ELÁSTICO (DENSO)

2 30202-PZ1-003 CONJUNTO DA BUCHA, OBSTRUÇÃO DA EMBREAGEM

3 31200-Z6L-003 CONJ. MOTOR, PARTIDA

4 31203-PH9-004 ALAVANCA, PINHÃO DE TRANSMISSÃO

5 31204-ZJ1-H02 CONJ. INTERRUPTOR, MAGNÉTICO

6 31207-ZE9-H01 EMBREAGEM COMP., UNIDIRECIONAL

7 31208-Z6L-003 CARCAÇA COMP., LADO DE TRANSMISSÃO

8 31211-PH9-004 ESCOVA.

9 31212-PH9-004 MOLA, ESCOVAS

10 31214-PH9-004 PARAFUSO, PASSADOR

11 31217-Z0A-003 INDUZIDO COMP

12 31218-P64-N01 INDUZIDO COMP

13 31219-Z6L-003 CHASSI COMP., EXTREMIDADE DO COMUTADOR

14 31220-PH9-004 PORCA, SEXTAVADA, 8MM

15 31223-PA0-006 PORCA, SEXTAVADA

16 31231-PH9-004 PORTA, ESCOVAS

17 31233-PH9-004 ISOLANTE, PORTA-ESCOVAS

18 31234-Z6L-000 TAMPA, TERMINAL

19 91002-ZG4-801 BRONZINA A

20 94070-08080 PORCA-ARRUELA, 8MM

21 95701-10040-00 PARAFUSO, FLANGE, 10X40

FIGURA 15 – CONTROLE

Nº de Nº da peça Descrição

1 16263-Z0G-010 CONEXÃO, HASTE

2 16500-Z6L-812 CONJ. CONTROLE

3 16534-Z6L-000 MOLA, PARTIDA

4 16550-Z6L-020 BRAÇO COMP., GOVERNADOR

5 16550-Z6L-801 BRAÇO COMP., GOVERNADOR

6 16550-Z6L-010 BRAÇO, SECUNDÁRIO

7 16550-Z6L-010 HASTE, GOVERNADOR

8 16550-Z6L-800 HASTE, GOVERNADOR

9 16561-Z6L-000 MOLA, GOVERNADOR

10 16562-Z6L-010 MOLA, RETORNO, ACELERADOR

11 16576-891-000 SUPORTE, CABO

12 16584-883-300 MOLA, AJUSTE, CONTROLE

13 16592-Z6L-800 MOLA, RETORNO

14 16592-ZL1-000 MOLA, RETORNO, CABO

15 16594-883-010 SUPORTE, FIAÇÃO

16 16611-Z6L-010 HASTE, CONTROLE DO AFOGADOR

17 16617-Z6L-000 SUPORTE, CABO

18 17957-Z6L-003 BUCHA, ARTICULAÇÃO

19 90015-ZE3-790 PARAFUSO, BRAÇO DO GOVERNADOR

20 92301-04006-0H PARAFUSO, CABEÇA CHATA, 4X6

21 92301-05016-0A PARAFUSO, CABEÇA CHATA, 5X16

22 93500-05030-0A PARAFUSO, PHILLIPS, 5X30

23 93500-05045-0A PARAFUSO, PHILLIPS, 5X45

24 94050-06000 PORCA, FLANGE, 6MM

25 94540-05018 ANEL E, 5MM

26 95701-06010-00 PARAFUSO, FLANGE, 6X10

27 95701-06014-00 PARAFUSO, FLANGE, 6X14

28 96001-06010-00 PARAFUSO, FLANGE, 6X10

FIGURA 16 – ACELERADOR AUTOMÁTICO

Nº de Nº da peça Descrição

1 00036335-Z6L- SUPORTE, SOLENOIDE

2 00036337-Z6L- PLACA, SOLENOIDE

3 00336350-Z6L- CONJ. SOLENOIDE, ROTATIVO

4 84090202-ZJ1- PORCA, ESPECIAL, TAMPA

5 06014-0095701- PARAFUSO, FLANGE, 6X14

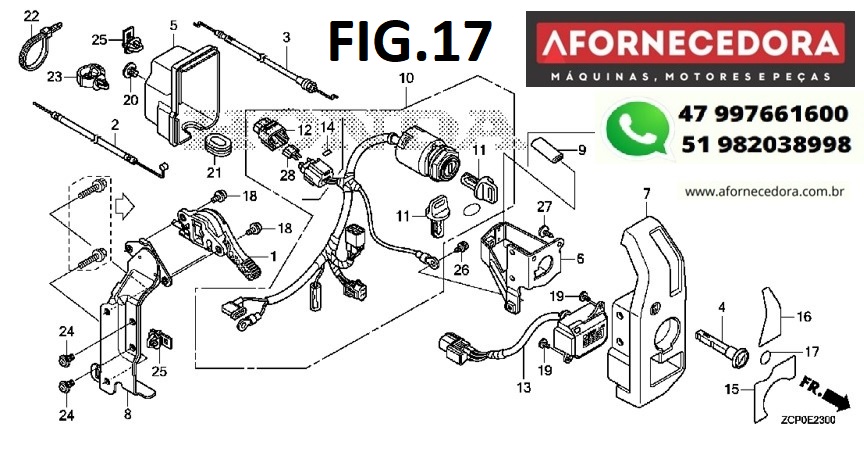

FIGURA 17 – CAIXA DE CONTROLE

Nº de Nº da peça Descrição

1 17850-Z6L-003 CONJ. ALAVANCA, ACELERADOR

2 17910-Z6L-000 CABO COMP., ACELERADOR

3 17950-Z6L-000 CABO COMP., AFOGADOR

4 17951-ZV1-000 BOTÃO, AFOGADOR

5 31612-Z6L-000 TAMPA, CONTROLE

6 31614-Z6L-000 SUPORTE, CAIXA DO INTERRUPTOR

7 32346-Z6L-000 PAINEL, CONTROLE

8 32347-Z6L-000 SUPORTE, CAIXA DE CONTROLE

9 32349-Z6L-000 TUBO, PVC

10 35100-Z6L-003 CONJ. INTERRUPTOR, COMBINADO

11 35110-ZV5-V50 CONJ. CHAVETA, INTERRUPTOR COMBINADO (W05)

12 38216-Z2E-003 CONJ. TAMPA, FUSÍVEL

13 39700-Z6L-003 CONJ. HORÔMETRO

14 87117-Z2E-800 ETIQUETA, FUSÍVEL (30A)

15 87501-Z6L-800 MARCA, INTERRUPTOR DO MOTOR

16 87502-Z6L-800 MARCA, INTERRUPTOR DO ACELERADOR

17 87506-Z6L-000 MARCA, TAMPA DO ORIFÍCIO

18 90011- Z0H-811 PARAFUSO, ALLEN, 5X9

19 90101- SP1-003 PARAFUSO, AUTOATARRAXANTE, 3X8 (PO)

20 90380- MB2-000 PARAFUSO, ESPECIAL, 6X8

21 90601- Z6L-000 BORRACHA, CAIXA DE CONTROLE

22 90650- KV6-003 PRESILHA, FIAÇÃO, 95MM

23 90681-763-A01 PRESILHA, FIAÇÃO

24 91508- GN2-000 PARAFUSO, PHILLIPS, 5X10,5

25 91565- SEL-003 PRESILHA, ACOPLADOR (PRETO)

26 93893-05008-07 PARAFUSO-ARRUELA, 5X8

27 93913-25310 PARAFUSO, AUTOATARRAXANTE, 5X14 (PO)

28 98200-43000 FUSÍVEL, MINI (30A)

FIGURA 18 – OUTRAS PEÇAS - BOMBA DE COMBUSTÍVEL - REGULADOR - RETIFICADOR

Nº de Nº da peça Descrição

1 16700-758-003 CONJ. BOMBA, COMBUSTÍVEL

2 16711-679-000 BORRACHA, FIXAÇÃO DA BOMBA DE COMBUSTÍVEL

3 16712-657-300 ESPAÇADOR, BOMBA DE COMBUSTÍVEL

4 16910-Z6L-003 FILTRO COMP., COMBUSTÍVEL

5 16958-GJ6-000 CONEXÃO, TUBO DE COMBUSTÍVEL

6 17732-Z6D-013 TUBO, COMBUSTÍVEL, ESPECIAL (FKM

7 18333-ZE3-801 JUNTA, TUBO ESC

8 31750-735-013 RETIFICADOR COMP., REGULADOR (5A)

9 31750-Z2E-803 CONJ. RETIFICADOR, REGULADOR (20A)

10 31750-Z6L-004 CONJ. RETIFICADOR, REGULADOR (30A)

11 32105-Z6L-000 CONJ. FIAÇÃO, SECUNDÁRIA

12 32105-Z6L-800 CONJ. FIAÇÃO, SECUNDÁRIA

13 32115-Z6L-000 SUPORTE, REGULADOR/RETIFICADOR

14 32183-Z6L-000 CONJ. FIAÇÃO, REGULADOR/RETIFICADOR

15 32824-ZV5-003 TAMPÃO, CONECTOR EXTERNO

16 90003-ZE3-600 PARAFUSO, ALLEN, 3/8-24UNF (25MM)

17 90745-ZE2-600 CHAVETA, 6,3X6,3X43

18 91435-Z9E-802 MANGUEIRA, COMBUSTÍVEL, 5,5X360 (FKM)

19 95002-40800-08 BRAÇADEIRA, TUBO (D8)

20 95002-40850-08 BRAÇADEIRA, TUBO (D8.5)

21 95002-41000-08 BRAÇADEIRA, TUBO (D10)

22 95002-41050-08 BRAÇADEIRA, TUBO (D10.5)

23 95701-08014-00 PARAFUSO, FLANGE, 8X14

FIGURA 19 – OUTRAS PEÇAS - INTERRUPTOR COMBINADO

Nº de Nº da peça Descrição

1 35100-Z6L-801 CONJ. INTERRUPTOR, COMBINADO

2 35110-ZV5-V50 CONJ. CHAVETA, INTERRUPTOR COMBINADO (W05)

3 95701-06008-00 PARAFUSO, FLANGE, 6X8

4 95701-06014-00 PARAFUSO, FLANGE, 6X14

5 95701-06030-00 PARAFUSO, FLANGE, 6X30

FIGURA 20 – OUTRAS PEÇAS - SILENCIOSO - MONTAGEM LATERAL

Nº de Nº da peça Descrição

1 18310-Z6L-810 SILENCIOSO, COMP.

2 18321-Z6L-802 PROTETOR, SILENCIOSO (EXTERNO)

3 18325-Z6L-801 PROTETOR, SILENCIOSO (INTERNO)

4 18330-Z6L-801 TUBO COMP., ESC.

5 18338-Z6L-800 SUPORTE, SILENCIOSO

6 18355-Z6L-800 DETENTOR, FAGULHA

7 18371-Z6L-000 BRAÇADEIRA, SILENCIOSO

8 93500-04008-4J PARAFUSO, PHILLIPS, 4X8

9 95701-06008-00 PARAFUSO, FLANGE, 6X8

10 95701-06012-00 PARAFUSO, FLANGE, 6X12

11 95701-08020-00 PARAFUSO, FLANGE, 8X20

12 95701-08030-00 PARAFUSO, FLANGE, 8X30

13 95701-08060-00 PARAFUSO, FLANGE, 8X60

FIGURA 21 – OUTRAS PEÇAS - SILENCIOSO - ALTO-ESQ

Nº de Nº da peça Descrição

1 18310-Z6L-801 SILENCIOSO COMP. (ALTO-ESQ.)

2 18321-ZJ1-010 PROTETOR, SILENCIOSO (ALTO) (FUTABA)

3 18355-ZJ1-010 DETENTOR, FAGULHA

4 90007-Z6L-000 PARAFUSO, AUTOATARRAXANTE, 5X8

5 92900-08045-0B PRISIONEIRO, 8X45

6 92900-08060-0B PRISIONEIRO, 8X60

7 94050-08000 PORCA, FLANGE, 8MM

8 95701-06008-00 PARAFUSO, FLANGE, 6X8

9 95701-08020-00 PARAFUSO, FLANGE, 8X20

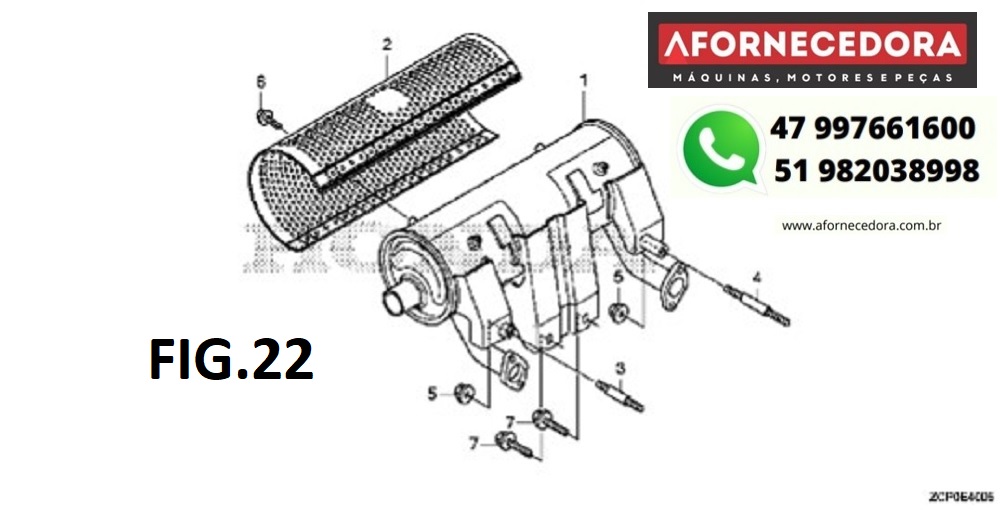

FIGURA 22 – COUTRAS PEÇAS - SILENCIOSO - ALTO-DIR

Nº de Nº da peça Descrição

1 18310-Z6L-003 SILENCIOSO COMP. (ALTO-DIR

2 18321-ZJ1-010 PROTETOR, SILENCIOSO (ALTO) (FUTABA)

3 92900-08045-0B PRISIONEIRO, 8X45

4 92900-08060-0B PRISIONEIRO, 8X60

5 94050-08000 PORCA, FLANGE, 8MM

6 95701-06008-00 PARAFUSO, FLANGE, 6X8

7 95701-08020-00 PARAFUSO, FLANGE, 8X20

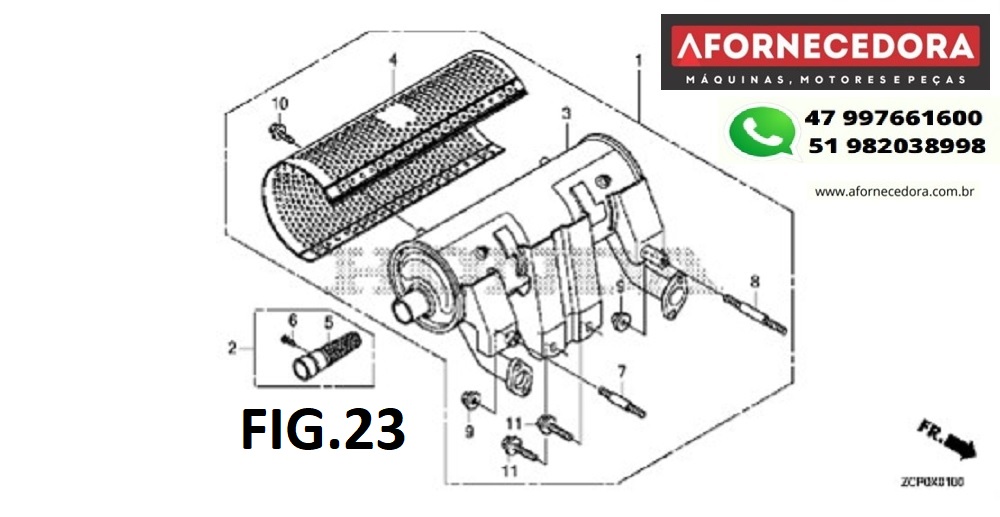

FIGURA 23 – KIT DO SILENCIOSO ALTO DIR

Nº de Nº da peça Descrição

1 06183-Z6L-010 KIT DO SILENCIOSO (ALTO-DIR) 06183-Z6L-020

2 06185-Z6L-010 KIT DO DETENTOR (ALTO)

3 18310-Z6L-003 SILENCIOSO COMP. (ALTO-DIR.) 18310-Z6L-013

4 18321-ZJ1-010 PROTETOR, SILENCIOSO (ALTO) (FUTABA)

5 18355-ZJ1-010 DETENTOR, FAGULHA

6 90007-Z6L-000 PARAFUSO, AUTOATARRAXANTE, 5X8

7 92900-08045-0B PRISIONEIRO, 8X45

8 92900-08060-0B PRISIONEIRO, 8X60

9 94050-08000 PORCA, FLANGE, 8MM

10 95701-06008-00 PARAFUSO, FLANGE, 6X8

11 95701-08020-00 PARAFUSO, FLANGE, 8X20

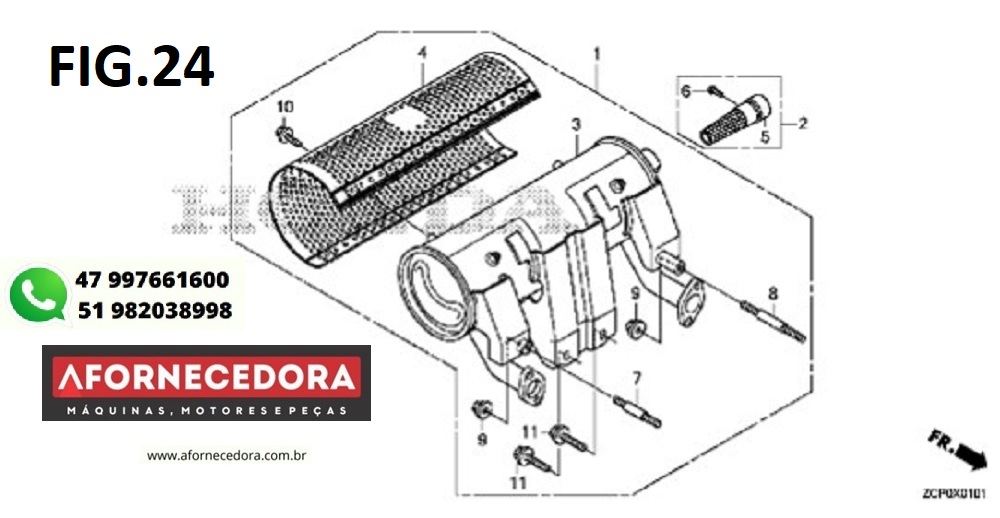

FIGURA 24 – OUTRAS PEÇAS - KIT SILENCIOSO - ALTO ESQ

Nº de Nº da peça Descrição

1 06183-Z6L-801 KIT DO SILENCIOSO (ALTO-ESQ.) 06183-Z6L-802

2 06185-Z6L-010 KIT DO DETENTOR (ALTO

3 18310-Z6L-801 SILENCIOSO COMP. (ALTO-ESQ

4 18321-ZJ1-010 PROTETOR, SILENCIOSO (ALTO) (FUTABA)

5 18355-ZJ1-010 DETENTOR, FAGULHA

6 90007-Z6L-000 PARAFUSO, AUTOATARRAXANTE, 5X8

7 92900-08045-0B PRISIONEIRO, 8X45

8 92900-08060-0B PRISIONEIRO, 8X60

9 94050-08000 PORCA, FLANGE, 8MM

10 95701-06008-00 PARAFUSO, FLANGE, 6X8

11 95701-08020-00 PARAFUSO, FLANGE, 8X20

DESCRIÇÃO COMPLETA

FIGURA 1 - CABEÇOTE

Nº de               Nº da peça            Descrição

1             11911-Z6L-000   SUPORTE, MOTOR

2             12110-Z6L-010   CABEÇOTE COMP. (#1)

3             12120-Z6L-010   CABEÇOTE COMP. (#2)

4             12311-Z6L-000   TAMPA, CABEÇOTE

5             12311-Z6L-800   TAMPA, CABEÇOTE

6             12312-Z6L-000   JUNTA, TAMPA DO CABEÇOTE

7             15600-Z6L-000   CONJ. TAMPA, GARGALO DE ABAST. DE ÓLEO

8            15625-Z6L-000   JUNTA, TAMPA DO GARGALO DE ABAST. DE ÓLEO

9             16722-Z6L-010   SUPORTE, BORRACHA DO TUBO DE COMBUSTÍVEL

10          17101-Z6L-010   COLETOR, ADMISSÃO

11           17151-Z6L-010   JUNTA, COLETOR DE ADMISSÃO

12           90006-Z6L-000   PARAFUSO, FLANGE, 8X55

13           92900-08022-0E PRISIONEIRO, 8X22

14           94050-08000       PORCA, FLANGE, 8MM

15           94050-10000       PORCA, FLANGE, 10MM

16           95701-06030-00 PARAFUSO, FLANGE, 6X30

17           95701-08016-00 PARAFUSO, FLANGE, 8X16

18           95701-08016-00 PARAFUSO, FLANGE, 8X16

18           95701-08018-00 PARAFUSO, FLANGE, 8X18

19          98079-5587G             VELA, IGNIÇÃO (ZFR5F)

19          98079-5287E      VELA, IGNIÇÃO (FR2A)

FIGURA 2 – CARCAÇA DO MOTOR

Nº de               Nº da peça            Descrição

1             11100-Z6L-010   CONJ. CARCAÇA DO MOTOR

1             11100-Z6L-801

1             11100-Z6L-811

2             12356-Z6L-000   TAMPA, RESPIRO

3             12367-Z6L-000   FILTRO, RESPIRO

4             15424-Z6L-000   PARAFUSO, VEDAÇÃO

5             15571-ZM7-003 VÁLVULA, DESCARGA DE ÓLEO

6             15572-Z6L-000   PLACA, LIMITADORA

7             16541-Z6L-010   EIXO, BRAÇO DO GOVERNADOR

8             35480-Z6L-003   CONJ. INTERRUPTOR, NÍVEL DE ÓLEO

9             37240-ZG5-004 INTERRUPTOR, PRESSÃO DE ÓLEO

10           90002-ZG5-004 PARAFUSO-ARRUELA, 4X8

11           90404-Z6L-000   ARRUELA, LISA (10MM)

12           90709-Z6L-000   PINO-GUIA, 12X20

13           91201-Z6L-003   RETENTOR DE ÓLEO, 38X58X9

14           91203-Z6L-003   RETENTOR DE ÓLEO, 10X16X5

15           91308-Z6L-003   JUNTA, PASSAGEM DE ÓLEO

16           91309-Z6L-000   ANEL DE VEDAÇÃO, 37,9X2,4

17           92800-20000       PARAFUSO, DRENAGEM, 20MM

18           92900-10040-0B PRISIONEIRO, 10X40

19           93500-03008-0A PARAFUSO, PHILLIPS, 3X8

20           94109-20000       ARRUELA, BUJÃO DE DRENAGEM, 20MM

21           94251-10000       PINO, TRAVA, 10MM

22           95701-06014-00 PARAFUSO, FLANGE, 6X14

23           95701-06016-00 PARAFUSO, FLANGE, 6X16

FIGURA 3 – TAMPA DA CARCAÇA DO MOTOR

Nº de               Nº da peça            Descrição

1             11300-Z6L-010   CONJ. TAMPA, CARCAÇA DO MOTOR

2             11312-Z6L-000   TAMPA, CARCAÇA, FIXAÇÃO

3             15133-Z6L-000   ROTOR, CARCAÇA DA BOMBA DE ÓLEO

4             15140-Z6L-010   ENGRENAGEM COMP., BOMBA DE ÓLEO

5             15220-Z6L-000   FILTRO COMP., ÓLEO

6             15232-Z6L-000   MOLA, VÁLVULA DE ALÍVIO

7             15400-RTA-004 CARTUCHO, FILTRO DE ÓLEO (TOYO ROKI)

8             15410-Z6L-000   BASE COMP., FILTRO DE ÓLEO

9             15410-Z6L-800   BASE COMP., FILTRO DE ÓLEO

10           15423-Z6L-000   SUPORTE, FILTRO DE ÓLEO

11           15424-Z6L-000   PARAFUSO, VEDAÇÃO

12           15655-Z6L-000   MEDIDOR COMP., NÍVEL DE ÓLEO

13           15665-Z6L-000   TUBO COMP., NÍVEL DE ÓLEO

14           16510-Z6L-010   CONJ. GOVERNADOR

15           16511-Z6L-310   CONTRAPESO, GOVERNADOR

16           16512-Z6L-310   SUPORTE, CONTRAPESO DO GOVERNADOR

17           16513-Z6L-000   PINO, CONTRAPESO DO GOVERNADOR

18           16531-Z6L-000   DESLIZADOR, GOVERNADOR

19           90003-Z6L-800   PARAFUSO, ALLEN (3/8-16UNC)

20           90403-Z6L-000   ARRUELA, 6X16

21           90602-ZE1-000   PRESILHA, SUPORTE DO GOVERNADOR

22           90707-Z6L-000   PINO-GUIA, 8X10

23           90708-Z6L-000   PINO-GUIA, 8X14

24           90902-Z6L-000   ESFERA, AÇO, #15(15/32)

25           91202-Z6L-003   RETENTOR DE ÓLEO, 38X58X9

26           91301-Z6L-003   ANEL DE VEDAÇÃO, 14,8X2,4

27           91302-Z6L-003   ANEL DE VEDAÇÃO, BOMBA DE ÓLEO

28           91308-PH9-000 ANEL DE VEDAÇÃO, 8,8X1,9

29           91308-Z6L-003   JUNTA, PASSAGEM DE ÓLEO

30           95701-06020-00                PARAFUSO, FLANGE, 6X20

31           95701-06028-00                PARAFUSO, FLANGE, 6X28

32           95701-06035-00                PARAFUSO, FLANGE, 6X35

33           95701-06090-00                PARAFUSO, FLANGE, 6X90

34           95701-08045-00                PARAFUSO, FLANGE, 8X45

FIGURA 4 – ÁRVORE DE MANIVELAS

Nº de               Nº da peça            Descrição

1 13310-Z6L-000   ÁRVORE DE MANIVELAS COMP. (L=138)

2 13310-Z6L-600   ÁRVORE DE MANIVELAS COMP. (L=162)

3 13310-Z6L-610   ÁRVORE DE MANIVELAS COMP. (L=175,2)

4 13310-Z6L-620   ÁRVORE DE MANIVELAS COMP.

5 13310-Z6L-630   ÁRVORE DE MANIVELAS COMP

6   13310-Z6L-670   ÁRVORE DE MANIVELAS COMP.

7 13310-Z6L-680   ÁRVORE DE MANIVELAS COMP.

8 90402-Z6L-000   ARRUELA, ENCOSTO DA ÁRVORE DE MANIVELAS

9 90741-ZE2-000   CHAVETA, MEIA-LUA ESPECIAL, 25X18

10 13310-Z6L-660   ÁRVORE DE MANIVELAS COMP.

FIGURA 5 – PISTÃO

Nº de               Nº da peça            Descrição

1             13010-Z6L-003   JOGO DE ANÉIS, PISTÃO (STD.) (TEIKOKU)

2             13101-Z6L-010   PISTÃO

3             13111-Z6L-000   PINO, PISTÃO

4             13210-Z6L-000   CONJ., BIELA

5             13211-Z6L-003   BRONZINA A, BIELA

6             90001-Z6L-000   PARAFUSO, BIELA, 7X38

7             90551-ZE1-000   PRESILHA, PINO DO PISTÃO, 18MM

8             90705-Z6L-000   PINO-GUIA, 9X10

FIGURA 6 – ÁRVORE DE COMANDO

Nº de               Nº da peça            Descrição

1             12208-Z6L-003   RETENTOR DE ÓLEO, HASTE DA VÁLVULA

2             14100-Z6L-000   CONJ. ÁRVORE DE COMANDO

3             14410-Z6L-000   HASTE COMP., ACIONAMENTO

4             14431-Z6L-000   BALANCIM, VÁLVULA

5             14461-Z6L-000   EIXO, BALANCIM

6             14568-Z6L-000   MOLA, RETORNO, CONTRAPESO

7             14711-Z6L-000   VÁLVULA, ADM.

8             14721-Z6L-000   VÁLVULA, ESC.

9             14730-Z6L-000   CONJ. TUCHO, VÁLVULA

10           14735-Z6L-000   EIXO COMP., TUCHO DA VÁLVULA

11           14751-Z6L-000   MOLA, VÁLVULA

12           14763-Z6L-000   BUCHA, TUCHO DA VÁLVULA

13           14764-Z6L-000   MOLA, TUCHO DA VÁLVULA

14           14771-ZE1-000   RETENTOR, MOLA DA VÁLVULA ADM. (ADM./ESC.)

15          90012-Z6L-000   PARAFUSO, AJUSTE DO TUCHO

16           90206-Z6L-000   PORCA, AJUSTE DO TUCHO

17           90602-ZE1-000   PRESILHA, SUPORTE DO GOVERNADOR

18           90707-Z6L-000   PINO-GUIA, 8X10

19           95701-06022-00                PARAFUSO, FLANGE, 6X22

FIGURA 7 – TAMPA DA VENTOINHA

Nº de               Nº da peça            Descrição

1 16715-Z6L-000 TAMPA, BOMBA DE COMBUSTÍVEL

2 19610-Z6L-000ZA TAMPA COMP., VENTOINHA

3 19619-Z0A-300          BUCHA, TAMPA DA VENTOINHA

4 19621-Z6L-000           PROTETOR, TAMPA DA VENTOINHA

5 19621-Z6L-800           PROTETOR, TAMPA DA VENTOINHA (P.T.O.)

6 19631-Z6L-000           PROTETOR, SUPERIOR

7 19641-Z6L-000           PROTETOR, INFERIOR DIR.

8 19642-Z6L-000           PROTETOR, INFERIOR ESQ.

9 28456-Z6L-800           TAMPA, GRADE DA TELA

10 84601-HA7-670         PORCA, FIXAÇÃO DO PROTETOR

11 90005-ZCK-000          PARAFUSO, ESPECIAL, 4X10

12 90042-Z6L-800           PRISIONEIRO

13 90380-GM9-740       PARAFUSO, ESPECIAL, 6X15

14 93913-25580              PARAFUSO, AUTOATARRAXANTE, 5X20

15 94050-06000              PORCA, FLANGE, 6MM

16 95701-06016-00        PARAFUSO, FLANGE, 6X16

17 95701-06020-00        PARAFUSO, FLANGE, 6X20

18 95701-06040-00        PARAFUSO, FLANGE, 6X40

FIGURA 8 – CARBURADOR

Nº de               Nº da peça            Descrição

1             15721-Z6L-000   TUBO, RESPIRO

2             16010-Z6L-003   JOGO DE JUNTAS

3             16013-Z6L-003   CONJUNTO DA BOIA

4             16015-Z6L-003   CONJUNTO DA CUBA, BOIA

5             16016-Z6L-003   CONJUNTO DO PARAFUSO

6             16016-Z6L-801   CONJUNTO DO PARAFUSO

7             16024-124-760   CONJUNTO DO PARAFUSO, DRENAGEM

8             16081-Z6L-003   PARAFUSO, BOIA

9             16100-Z9E-023   CONJ. CARBURADOR

9   16100-Z9E-802 CONJ. CARBURADOR

9   16100-Z9E-863                CONJ. CARBURADOR

9   16100-Z8N-013               CONJ. CARBURADOR

9      16100-Z8N-802              CONJ. CARBURADOR

9 16100-Z8N-852 CONJ. CARBURADOR

9 16100-Z6L-013   CONJ. CARBURADOR

9 16100-Z6L-921   CONJ. CARBURADOR

9 16100-Z6L-802   CONJ. CARBURADOR

9 16100-Z6L-853   CONJ. CARBURADOR

9 16100-Z6L-852   CONJ. CARBURADOR

10           16113-Z6L-003   PLACA

11           16124-ZE0-005   PARAFUSO, ACELERAÇÃO

12           16126-Z6L-003   BRAÇO, ARTICULAÇÃO DO ACELERADOR

13           16134-Z6L-801   TAMPA, PARAFUSO DE AJUSTE

14           16148-141-881   PROTETOR, PÓ DO AFOGADOR

15           16155-Z6L-003   VÁLVULA COMP., BOIA

16           16166-Z9E-801   PULVERIZADOR, PRINCIPAL

17           16176-Z2G-D51 TELA, FILTRO DE COMBUSTÍVEL

18           16198-Z6L-000   TUBO, DRENAGEM

19           16200-Z6L-003   CONJ. VÁLVULA, SOLENOIDE

20           16211-Z6L-000   ISOLANTE, CARBURADOR

21           16215-MV4-000                TAMPÃO, CONEXÃO

22           16221-Z6L-000   JUNTA, CARBURADOR

23           17228-Z6L-000   JUNTA, FILTRO DE AR

24           17229-Z6L-000   RETENTOR, CARCAÇA DO FILTRO DE AR

25           17369-KB4-670 PRESILHA, TUBO DE RESPIRO

26           17410-Z6L-000   CARCAÇA COMP., FILTRO DE AR

27           17416-Z6L-000   UNIÃO, TUBO DE CONEXÃO

28           90003-Z6L-000   PARAFUSO, FLANGE, 6X106

29           93500-04012-1H               PARAFUSO, PHILLIPS, 4X12

30          05010-1893892 PARAFUSO-ARRUELA, 5X10

31          0208095002 PRESILHA, TUBO (B8)

32          000601295701    PARAFUSO, FLANGE, 6X12

33          0980ZH899101 GICLÊ, PRINCIPAL, #98

34          99101-ZH8-0980 GICLÊ, PRINCIPAL, #98

35          99204-ZE2-0400 CONJUNTO DO GICLÊ, MARCHA LENTA, #40

FIGURA 9 – FILTRO DE AR

Nº de               Nº da peça            Descrição

1 17210-Z6L-010 ELEMENTO COMP., FILTRO DE AR

2 17218-Z6L-000 FILTRO, EXTERNO

3 17220-Z6L-000 CARCAÇA COMP., FILTRO DE AR

4 17223-Z6L-000 SUPORTE COMP., ELEMENTO DO FILTRO DE AR

5 17230-Z6L-000 TAMPA COMP., FILTRO DE AR

6 17232-Z2E-000 BORRACHA, FILTRO DE AR

7 17235-Z6L-300 PUXADOR, TAMPA DO FILTRO DE AR

8 17236-Z6L-300 MOLA, TAMPA DA CARCAÇA DO FILTRO DE AR

9 17417-Z6L-000 JUNTA, CARCAÇA DO FILTRO DE AR

10 19619-Z0A-300 BUCHA, TAMPA DA VENTOINHA

11 90325-044-000 PORCA, FIXAÇÃO DA CAIXA DE FERRAMENTAS

12 90802-Z6L-000 TAMPA, VEDAÇÃO

13 94050-06000 PORCA, FLANGE, 6MM

14 95701-06018-00 PARAFUSO, FLANGE, 6X18

FIGURA 10 – SUPORTE DO FILTRO DE AR

Nº de               Nº da peça            Descrição

1       17222-Z6L-000 SUPORTE COMP., FILTRO DE AR

2       17224-Z6L-000 SUPORTE SECUNDÁRIO, FILTRO DE AR

3       17226-Z6L-000 BORRACHA, SUPORTE DO FILTRO DE AR

4       17251-Z6L-810 TUBO, CONEXÃO DO FILTRO DE AR

5       90682-735-A01 PRESILHA, FIAÇÃO

6       95018-58320 BRAÇADEIRA, TUBO DE CONEXÃO DO FILTRO DE AR

7       95701-06012-00 PARAFUSO, FLANGE, 6X12

8      95701-08016-00 PARAFUSO, FLANGE, 8X16

FIGURA 11 – BOMBA DE COMBUSTÍVEL

Nº de               Nº da peça            Descrição

1            55109-GAA-000 BRAÇADEIRA, MANGUEIRA DE ÓLEO

2           16700-Z6L-003 CONJ. BOMBA, COMBUSTÍVEL

3           16711-Z6L-000 SUPORTE, BOMBA DE COMBUSTÍVEL

4           16850-Z6L-010 TUBO COMP. A, COMBUSTÍVEL (FKM)

5           16860-Z6L-000 TUBO COMP. B, COMBUSTÍVEL (FKM)

6           16860-Z6L-800 TUBO COMP. B, COMBUSTÍVEL (FKM)

7           16870-Z6L-000 TUBO, PURGA

8           16882-Z6L-000 TUBO, DIAFRAGMA

9           16910-Z6L-003 FILTRO COMP., COMBUSTÍVEL

10         17526-MCA-000 CONEXÃO, RETORNO DE COMBUSTÍVEL

11         80152-958-680 BORRACHA, PROTETOR TRAS.

12         93894-06016-00 PARAFUSO-ARRUELA, 6X16

13         95002-41000-08 BRAÇADEIRA, TUBO (D10)

14         95002-41200-08 BRAÇADEIRA, TUBO (D12)

15         95002-70000 PRESILHA, TUBO (C11)

16         95701-06012-00 PARAFUSO, FLANGE, 6X12

17         95701-06014-00 PARAFUSO, FLANGE, 6X14

FIGURA 12 – VOLANTE DO MOTOR

Nº de               Nº da peça            Descrição

1            19511-Z6L-000 VENTOINHA, ARREFECIMENTO

2            19513-Z6L-000 PLACA, FIXAÇÃO DA VENTOINHA DE ARREFECIMENTO

3            19619-Z0A-300 BUCHA, TAMPA DA VENTOINHA

4            23311-Z6L-820 EIXO, DIANT. P.T.O.

5            28452-Z6L-800 GRADE, TELA

6            28454-Z6L-800 SUPORTE, GRADE DA TELA

7            31110-Z6L-003 VOLANTE DO MOTOR COMP

8            90131-S0X-A00 PARAFUSO, FIXAÇÃO, 6X16

9            90201-Z6L-000 PORCA, ESPECIAL (20MM)

10          95701-08018-00 PARAFUSO, FLANGE, 8X18

11          90111-KT0-670 PARAFUSO, FLANGE, 8X50

FIGURA 13 – BOBINA DE IGNIÇÃO

Nº de               Nº da peça            Descrição

1 30500-Z6L-013 CONJ. BOBINA, IGNIÇÃO

2 30551-Z6L-000 PRESILHA, CABO DE ALTA TENSÃO

3 31630-Z6L-003 CONJ. BOBINA, CARGA (17A)

4 31630-Z6L-801 CONJ. BOBINA, CARGA (2,7A)

5 31750-735-013 RETIFICADOR COMP., REGULADOR (5A)

6 32110-Z6L-000 CONJ. FIAÇÃO, MOTOR

7 32110-Z6L-840 CONJ. FIAÇÃO, MOTOR

8 32114-Z6L-000 SUPORTE, FIAÇÃO

9 32115-Z6L-000 SUPORTE, REGULADOR/RETIFICADOR

10 32183-Z6L-000 CONJ. FIAÇÃO, REGULADOR/RETIFICADOR

11 90650-KV6-003 PRESILHA, FIAÇÃO, 95MM

12 90672-SB2-003 CINTA, CABO, 105MM (PRETO)

13 91601-Z6L-000 BORRACHA, CABO

14 95701-06008-00 PARAFUSO, FLANGE, 6X8

15 95701-06012-00 PARAFUSO, FLANGE, 6X12

16 95701-06014-00 PARAFUSO, FLANGE, 6X14

17 95701-06030-00 PARAFUSO, FLANGE, 6X30

18 95701-06032-00 PARAFUSO, FLANGE, 6X32

FIGURA 14 – MOTOR DE PARTIDA

Nº de               Nº da peça            Descrição

1 30201-PH9-004 ANEL, ELÁSTICO (DENSO)

2 30202-PZ1-003 CONJUNTO DA BUCHA, OBSTRUÇÃO DA EMBREAGEM

3 31200-Z6L-003 CONJ. MOTOR, PARTIDA

4 31203-PH9-004 ALAVANCA, PINHÃO DE TRANSMISSÃO

5 31204-ZJ1-H02 CONJ. INTERRUPTOR, MAGNÉTICO

6 31207-ZE9-H01 EMBREAGEM COMP., UNIDIRECIONAL

7 31208-Z6L-003 CARCAÇA COMP., LADO DE TRANSMISSÃO

8 31211-PH9-004 ESCOVA.

9 31212-PH9-004 MOLA, ESCOVAS

10 31214-PH9-004 PARAFUSO, PASSADOR

11 31217-Z0A-003 INDUZIDO COMP

12 31218-P64-N01 INDUZIDO COMP

13 31219-Z6L-003 CHASSI COMP., EXTREMIDADE DO COMUTADOR

14 31220-PH9-004 PORCA, SEXTAVADA, 8MM

15 31223-PA0-006 PORCA, SEXTAVADA

16 31231-PH9-004 PORTA, ESCOVAS

17 31233-PH9-004 ISOLANTE, PORTA-ESCOVAS

18 31234-Z6L-000 TAMPA, TERMINAL

19 91002-ZG4-801 BRONZINA A

20 94070-08080 PORCA-ARRUELA, 8MM

21 95701-10040-00 PARAFUSO, FLANGE, 10X40

FIGURA 15 – CONTROLE

Nº de               Nº da peça            Descrição

1            16263-Z0G-010 CONEXÃO, HASTE

2            16500-Z6L-812 CONJ. CONTROLE

3            16534-Z6L-000 MOLA, PARTIDA

4            16550-Z6L-020 BRAÇO COMP., GOVERNADOR

5            16550-Z6L-801 BRAÇO COMP., GOVERNADOR

6            16550-Z6L-010 BRAÇO, SECUNDÁRIO

7            16550-Z6L-010 HASTE, GOVERNADOR

8            16550-Z6L-800 HASTE, GOVERNADOR

9            16561-Z6L-000 MOLA, GOVERNADOR

10          16562-Z6L-010 MOLA, RETORNO, ACELERADOR

11          16576-891-000 SUPORTE, CABO

12          16584-883-300 MOLA, AJUSTE, CONTROLE

13          16592-Z6L-800 MOLA, RETORNO

14          16592-ZL1-000 MOLA, RETORNO, CABO

15          16594-883-010 SUPORTE, FIAÇÃO

16          16611-Z6L-010 HASTE, CONTROLE DO AFOGADOR

17          16617-Z6L-000 SUPORTE, CABO

18          17957-Z6L-003 BUCHA, ARTICULAÇÃO

19          90015-ZE3-790 PARAFUSO, BRAÇO DO GOVERNADOR

20          92301-04006-0H PARAFUSO, CABEÇA CHATA, 4X6

21          92301-05016-0A PARAFUSO, CABEÇA CHATA, 5X16

22          93500-05030-0A PARAFUSO, PHILLIPS, 5X30

23          93500-05045-0A PARAFUSO, PHILLIPS, 5X45

24          94050-06000 PORCA, FLANGE, 6MM

25        94540-05018 ANEL E, 5MM

26        95701-06010-00 PARAFUSO, FLANGE, 6X10

27        95701-06014-00 PARAFUSO, FLANGE, 6X14

28        96001-06010-00 PARAFUSO, FLANGE, 6X10

FIGURA 16 – ACELERADOR AUTOMÁTICO

Nº de               Nº da peça            Descrição

1            00036335-Z6L- SUPORTE, SOLENOIDE

2            00036337-Z6L- PLACA, SOLENOIDE

3            00336350-Z6L- CONJ. SOLENOIDE, ROTATIVO

4            84090202-ZJ1- PORCA, ESPECIAL, TAMPA

5            06014-0095701- PARAFUSO, FLANGE, 6X14

FIGURA 17 – CAIXA DE CONTROLE

Nº de               Nº da peça            Descrição

1   17850-Z6L-003 CONJ. ALAVANCA, ACELERADOR

2            17910-Z6L-000 CABO COMP., ACELERADOR

3            17950-Z6L-000 CABO COMP., AFOGADOR

4            17951-ZV1-000 BOTÃO, AFOGADOR

5            31612-Z6L-000 TAMPA, CONTROLE

6            31614-Z6L-000 SUPORTE, CAIXA DO INTERRUPTOR

7            32346-Z6L-000 PAINEL, CONTROLE

8            32347-Z6L-000 SUPORTE, CAIXA DE CONTROLE

9            32349-Z6L-000 TUBO, PVC

10          35100-Z6L-003 CONJ. INTERRUPTOR, COMBINADO

11          35110-ZV5-V50 CONJ. CHAVETA, INTERRUPTOR COMBINADO (W05)

12          38216-Z2E-003 CONJ. TAMPA, FUSÍVEL

13          39700-Z6L-003 CONJ. HORÔMETRO

14          87117-Z2E-800 ETIQUETA, FUSÍVEL (30A)

15          87501-Z6L-800 MARCA, INTERRUPTOR DO MOTOR

16          87502-Z6L-800 MARCA, INTERRUPTOR DO ACELERADOR

17          87506-Z6L-000 MARCA, TAMPA DO ORIFÍCIO

18          90011- Z0H-811 PARAFUSO, ALLEN, 5X9

19          90101- SP1-003 PARAFUSO, AUTOATARRAXANTE, 3X8 (PO)

20          90380- MB2-000 PARAFUSO, ESPECIAL, 6X8

21          90601- Z6L-000 BORRACHA, CAIXA DE CONTROLE

22          90650- KV6-003 PRESILHA, FIAÇÃO, 95MM

23          90681-763-A01 PRESILHA, FIAÇÃO

24          91508- GN2-000 PARAFUSO, PHILLIPS, 5X10,5

25          91565- SEL-003 PRESILHA, ACOPLADOR (PRETO)

26          93893-05008-07 PARAFUSO-ARRUELA, 5X8

27         93913-25310 PARAFUSO, AUTOATARRAXANTE, 5X14 (PO)

28         98200-43000 FUSÍVEL, MINI (30A)

FIGURA 18 – OUTRAS PEÇAS - BOMBA DE COMBUSTÍVEL - REGULADOR - RETIFICADOR

Nº de               Nº da peça            Descrição

1             16700-758-003                  CONJ. BOMBA, COMBUSTÍVEL

2             16711-679-000                  BORRACHA, FIXAÇÃO DA BOMBA DE COMBUSTÍVEL

3             16712-657-300                  ESPAÇADOR, BOMBA DE COMBUSTÍVEL

4             16910-Z6L-003                   FILTRO COMP., COMBUSTÍVEL

5             16958-GJ6-000                  CONEXÃO, TUBO DE COMBUSTÍVEL

6             17732-Z6D-013                  TUBO, COMBUSTÍVEL, ESPECIAL (FKM

7             18333-ZE3-801                  JUNTA, TUBO ESC

8             31750-735-013                  RETIFICADOR COMP., REGULADOR (5A)

9             31750-Z2E-803                  CONJ. RETIFICADOR, REGULADOR (20A)

10           31750-Z6L-004                   CONJ. RETIFICADOR, REGULADOR (30A)

11           32105-Z6L-000                   CONJ. FIAÇÃO, SECUNDÁRIA

12           32105-Z6L-800                   CONJ. FIAÇÃO, SECUNDÁRIA

13           32115-Z6L-000                   SUPORTE, REGULADOR/RETIFICADOR

14           32183-Z6L-000                   CONJ. FIAÇÃO, REGULADOR/RETIFICADOR

15           32824-ZV5-003                  TAMPÃO, CONECTOR EXTERNO

16           90003-ZE3-600                  PARAFUSO, ALLEN, 3/8-24UNF (25MM)

17           90745-ZE2-600                  CHAVETA, 6,3X6,3X43

18           91435-Z9E-802                  MANGUEIRA, COMBUSTÍVEL, 5,5X360 (FKM)

19           95002-40800-08                BRAÇADEIRA, TUBO (D8)

20           95002-40850-08                BRAÇADEIRA, TUBO (D8.5)

21           95002-41000-08                BRAÇADEIRA, TUBO (D10)

22           95002-41050-08                BRAÇADEIRA, TUBO (D10.5)

23           95701-08014-00                PARAFUSO, FLANGE, 8X14

FIGURA 19 – OUTRAS PEÇAS - INTERRUPTOR COMBINADO

Nº de               Nº da peça            Descrição

1             35100-Z6L-801                   CONJ. INTERRUPTOR, COMBINADO

2             35110-ZV5-V50                 CONJ. CHAVETA, INTERRUPTOR COMBINADO (W05)

3             95701-06008-00                PARAFUSO, FLANGE, 6X8

4             95701-06014-00                PARAFUSO, FLANGE, 6X14

5             95701-06030-00                PARAFUSO, FLANGE, 6X30

FIGURA 20 – OUTRAS PEÇAS - SILENCIOSO - MONTAGEM LATERAL

Nº de               Nº da peça            Descrição

1             18310-Z6L-810   SILENCIOSO, COMP.

2             18321-Z6L-802 PROTETOR, SILENCIOSO (EXTERNO)

3             18325-Z6L-801 PROTETOR, SILENCIOSO (INTERNO)

4             18330-Z6L-801 TUBO COMP., ESC.

5             18338-Z6L-800 SUPORTE, SILENCIOSO

6             18355-Z6L-800 DETENTOR, FAGULHA

7             18371-Z6L-000 BRAÇADEIRA, SILENCIOSO

8             93500-04008-4J PARAFUSO, PHILLIPS, 4X8

9             95701-06008-00 PARAFUSO, FLANGE, 6X8

10           95701-06012-00 PARAFUSO, FLANGE, 6X12

11           95701-08020-00 PARAFUSO, FLANGE, 8X20

12           95701-08030-00 PARAFUSO, FLANGE, 8X30

13           95701-08060-00 PARAFUSO, FLANGE, 8X60

FIGURA 21 – OUTRAS PEÇAS - SILENCIOSO - ALTO-ESQ

Nº de               Nº da peça            Descrição

1 18310-Z6L-801 SILENCIOSO COMP. (ALTO-ESQ.)

2 18321-ZJ1-010 PROTETOR, SILENCIOSO (ALTO) (FUTABA)

3 18355-ZJ1-010 DETENTOR, FAGULHA

4 90007-Z6L-000 PARAFUSO, AUTOATARRAXANTE, 5X8

5 92900-08045-0B PRISIONEIRO, 8X45

6 92900-08060-0B PRISIONEIRO, 8X60

7 94050-08000 PORCA, FLANGE, 8MM

8 95701-06008-00 PARAFUSO, FLANGE, 6X8

9 95701-08020-00 PARAFUSO, FLANGE, 8X20

FIGURA 22 – COUTRAS PEÇAS - SILENCIOSO - ALTO-DIR

Nº de               Nº da peça            Descrição

1 18310-Z6L-003 SILENCIOSO COMP. (ALTO-DIR

2 18321-ZJ1-010 PROTETOR, SILENCIOSO (ALTO) (FUTABA)

3 92900-08045-0B PRISIONEIRO, 8X45

4 92900-08060-0B PRISIONEIRO, 8X60

5 94050-08000 PORCA, FLANGE, 8MM

6 95701-06008-00 PARAFUSO, FLANGE, 6X8

7 95701-08020-00 PARAFUSO, FLANGE, 8X20

FIGURA 23 – KIT DO SILENCIOSO ALTO DIR

Nº de               Nº da peça            Descrição

1 06183-Z6L-010 KIT DO SILENCIOSO (ALTO-DIR) 06183-Z6L-020

2 06185-Z6L-010 KIT DO DETENTOR (ALTO)

3 18310-Z6L-003 SILENCIOSO COMP. (ALTO-DIR.) 18310-Z6L-013

4 18321-ZJ1-010 PROTETOR, SILENCIOSO (ALTO) (FUTABA)

5 18355-ZJ1-010 DETENTOR, FAGULHA

6 90007-Z6L-000 PARAFUSO, AUTOATARRAXANTE, 5X8

7 92900-08045-0B PRISIONEIRO, 8X45

8 92900-08060-0B PRISIONEIRO, 8X60

9 94050-08000 PORCA, FLANGE, 8MM

10 95701-06008-00 PARAFUSO, FLANGE, 6X8

11 95701-08020-00 PARAFUSO, FLANGE, 8X20

FIGURA 24 – OUTRAS PEÇAS - KIT SILENCIOSO - ALTO ESQ

Nº de               Nº da peça            Descrição

1        06183-Z6L-801 KIT DO SILENCIOSO (ALTO-ESQ.) 06183-Z6L-802

2        06185-Z6L-010 KIT DO DETENTOR (ALTO

3        18310-Z6L-801 SILENCIOSO COMP. (ALTO-ESQ

4        18321-ZJ1-010 PROTETOR, SILENCIOSO (ALTO) (FUTABA)

5        18355-ZJ1-010 DETENTOR, FAGULHA

6        90007-Z6L-000 PARAFUSO, AUTOATARRAXANTE, 5X8

7        92900-08045-0B PRISIONEIRO, 8X45

8        92900-08060-0B PRISIONEIRO, 8X60

9        94050-08000 PORCA, FLANGE, 8MM

10      95701-06008-00 PARAFUSO, FLANGE, 6X8

11      95701-08020-00 PARAFUSO, FLANGE, 8X20

Avalie este Produto

Solicite um contato:

Preencha o formulário abaixo:

NOME:

EMAIL:

TELEFONE:

MENSAGEM:

Confira também:


MOTOR B4T 15CV PARTIDA MANUAL BRANCO

															Confira

MOTOR HONDA GX390 MEGA 13.5HP QBHS USO NAUTICO COM CDI

															Confira

MOTOR HONDA GX390 13HP COM SENSOR DE ÓLEO QXBR

															Confira

MOTOR HONDA GX390 13HP CYCLONE QCWE 3 VEZES MAIOR FILTRAGEM

															Confira

BOBINA DE IGNIÇÃO GX630

															Confira

MOTOR HONDA GX390 13HP COM PARTIDA ELÉTRICA QEBR

															Confira

MOTOR B4T 15CV PARTIDA ELÉTRICA BRANCO

															Confira

MOTOR HONDA GX390 13HP SEM ALERTA DE ÓLEO QHBR

															Confira

Voltar
