RAM70 HONDA - Manutenção compactador Menegotti

Manutenção compactador RAM70 Honda GX120 - Fabricante Menegotti

1 - Listamos todos os passos necessários para a manutenção do compactador RAM70 com motor
Honda GX120.

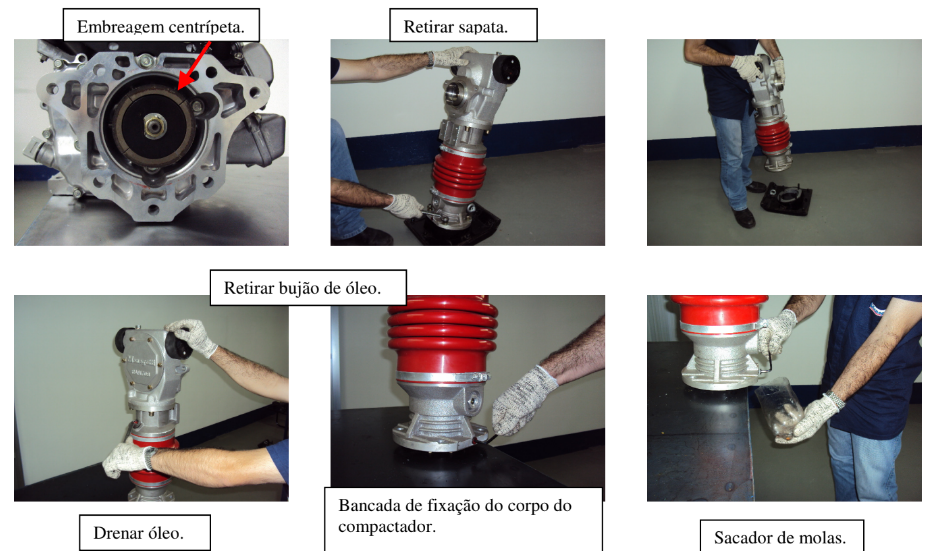

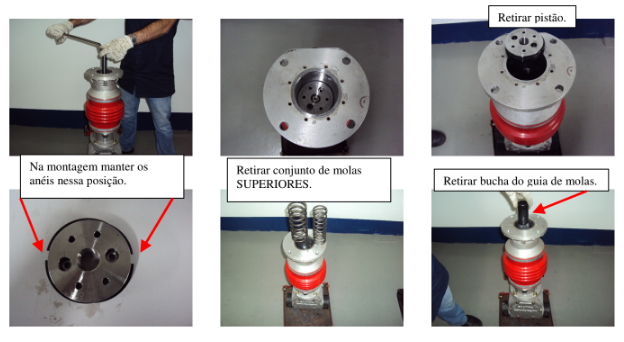

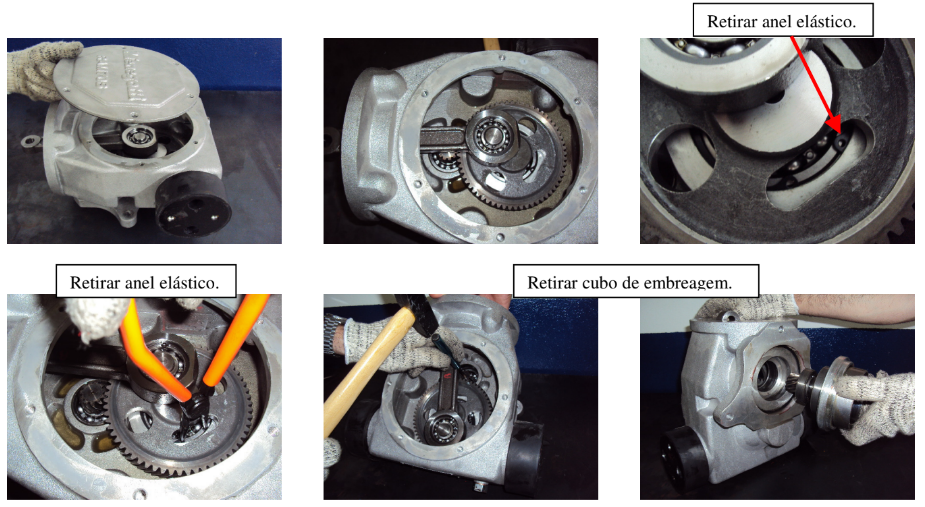

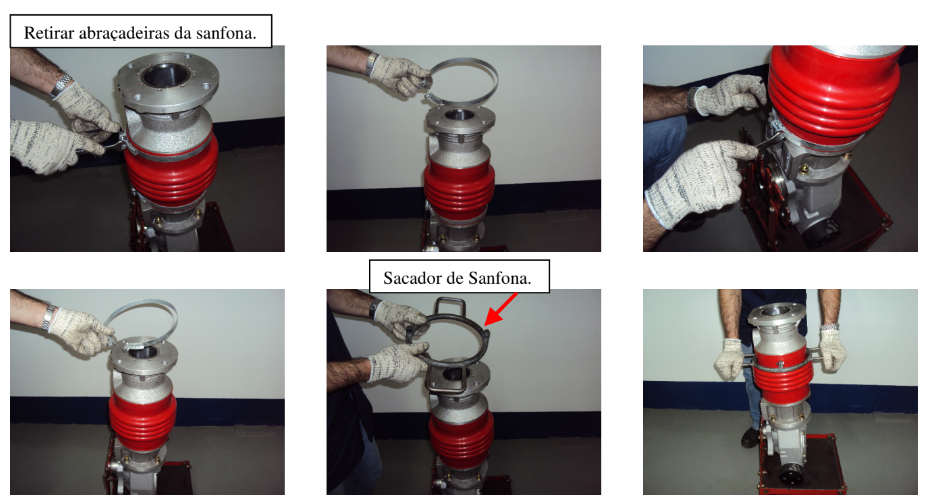

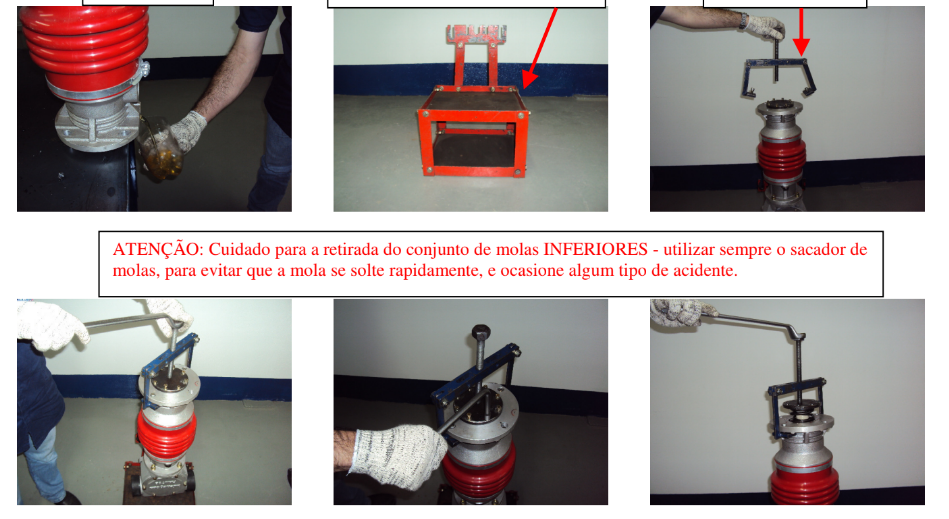

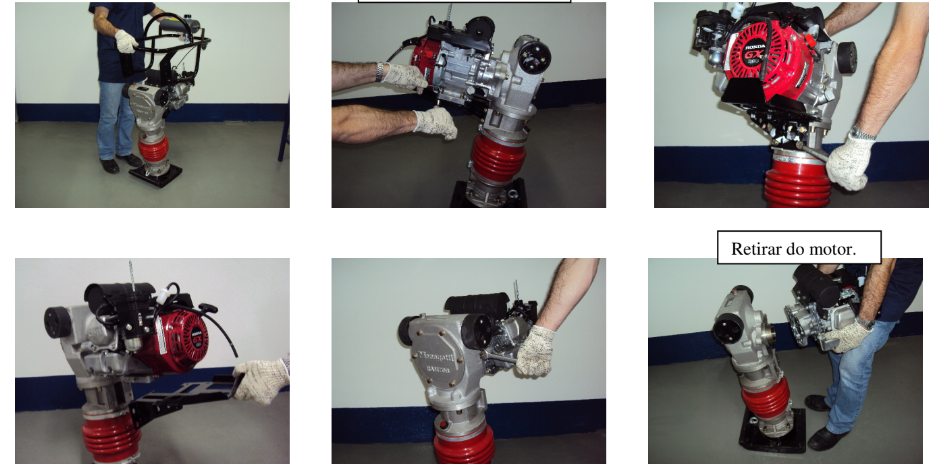

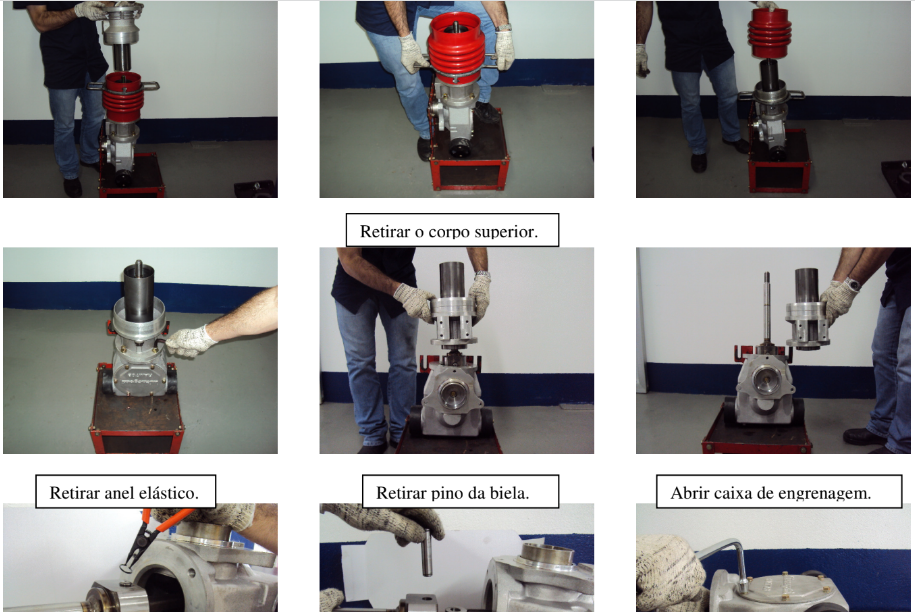

2- PASSOS DE DESMONTAGEM / MONTAGEM.

2- LISTA DE DISPOSITIVOS E FERRAMENTAS.

3- CUIDADOS.

a. Não virar o compactador, transportar sempre em pé;
b. Não operar em terrenos duros, exemplo asfaltos, concreto e terrenos muito compactados;
c. Não aplicar sobrecarga no guidão (forçando demasiadamente ou colocando peso sobre o
compactador);
d. Sempre antes de iniciar o trabalho, verificar o nível de óleo do motor e da percussão e limpeza
de filtros;
e. Motor a combustão desligado por um longo período:
- Carburador com combustível, poderá criar borras, sujeiras ocasionando entupimento dos
canais de combustível;
- Carburador sem combustível, poderá oxidar com a umidade do ar, e criar ferrugens
ocasionando entupimento dos canais de combustível;
- Recomendamos acionar os motores a combustão a cada 50 horas! Após longo período
sem acionamento, deve-se fazer a limpeza do carburador!
f. Lacrar regulagens do motor a combustão com tintas ou massas, antes de enviar as obras para
evitar possíveis alterações por pessoas não autorizadas.

4- MANUTENÇÃO PREVENTIVA (CHECK-LIST).
A- Percussão do Compactador:
• Checar os parafusos e porcas e caso necessário reapertá-los;
• Manter pré-filtro desobstruído:
Lave com água morna com sabão, enxágüe e deixe secar completamente ou limpe com
querosene. Mergulhe o elemento filtrante em óleo de motor limpo e exprima todo excesso. Se
tiver uma quantidade demasiada, o motor, ao ser acionado, produzirá uma pequena quantidade
de fumaça que nesse caso é normal;
• Checar nível do óleo do cilindro (Percussão);
Utilizar óleo SAE 20W-50 500 á 650ml apróx., inspecionar nível ou substituir a cada 100 horas de
operação ou 6 meses . Esse óleo lubrifica todo cilindro, inclusive os rolamentos;
Deixar o compactador em pé em um piso nivelado, retirar o bujão, onde o óleo deverá estar
nivelado na altura do furo do bujão;
Compactadores equipados com visor de nível, fazer uso de uma lanterna para evitar erros de
leitura do nível de óleo.

B- Motor a combustão (ver manual do fabricante):
• Checar os parafusos e porcas e caso necessário reapertá-los;
• Manter pré-filtro desobstruído:
Limpeza do elemento filtrante de papel: Bata em uma superfície dura ou sopre com ar comprimido
SEMPRE de dentro para fora não excedendo uma força de 207kPa ou 2,1 kgf/cm2 ou 30psi = 30
libras. Nunca tente escovar as sujeiras;
Limpeza do elemento filtrante de espuma: Lave com água quente com sabão, enxágüe e deixe
secar completamente ou limpe com solvente não inflamável. Mergulhe o elemento filtrante em
óleo de motor limpo e exprima todo excesso. Se tiver uma quantidade demasiada, o motor, ao ser
acionado, produzirá uma pequena quantidade de fumaça que nesse caso é normal;
• Checar nível do óleo do motor, trocar ou substituir:
Checar nível de óleo do motor Robin EH09 e EH12: Deixar o compactador em pé em um piso
nivelado, retirar a vareta indicadora de nível, colocar novamente sem roscar e observar, onde
deverá estar indicando entre o mínimo e o máximo (SAE 20W-50 e 300 á 400 ml apróx.);
Checar nível de óleo do motor Honda GX100 e GX120: posicionar o motor no nível (não o
compactador), retirar a vareta indicadora de nível, colocar novamente sem roscar e observar,
onde deverá estar indicando entre o mínimo e o máximo (SAE 20W-50 e 400 á 500 ml apróx.);
• Troca de óleo recomendada: a cada 50 horas de funcionamento ou 6 meses;
• Rotação por minuto (rpm):
Marcha lenta: 1500 á 1800 rpm (utilizar tacômetro);
Aceleração de TRABALHO: 3500 á 3600 rpm (utilizar tacômetro);
• Velas de ignição, Inspecionar, limpar e ajustar:
(motor Robin EH09 e EH12: Ajuste-0,6 á 0,7 mm – utilizar calibrador de folgas);
(motor Honda GX100 e GX120: Ajuste-0,7 á 0,8 mm – utilizar calibrador de folgas);
• Válvulas, inspecionar, limpar e ajustar:
0,10 mm para válvula de admissão (utilizar calibrador de folgas);
0,15 mm para válvula de escapamento (utilizar calibrador de folgas);
• Filtro do tanque de combustível, limpar;
• Inspecionar mangueiras, aberturas, drenos, e outras áreas contra vazamentos;
• Capacidade do tanque de combustível: 2,5 litros, consumo 1 litro/hora (aprox.).

5- AJUSTE DO GOVERNADOR

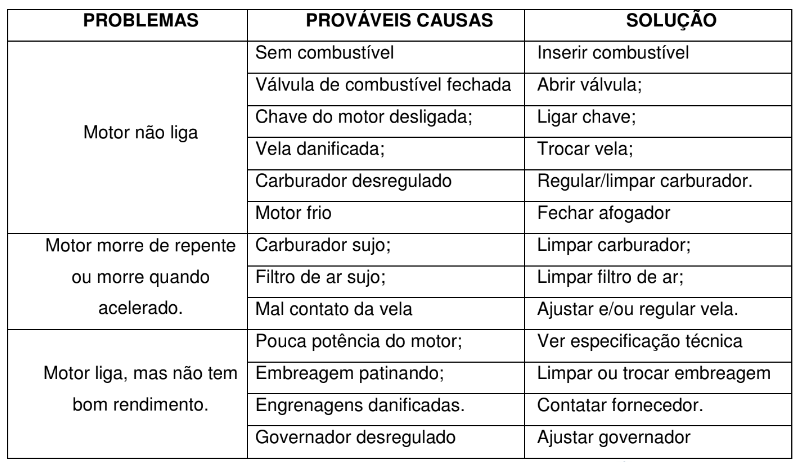

6- LISTA DE POSSÍVEIS DEFEITOS.

7- VISTAS EXPLODIDA.

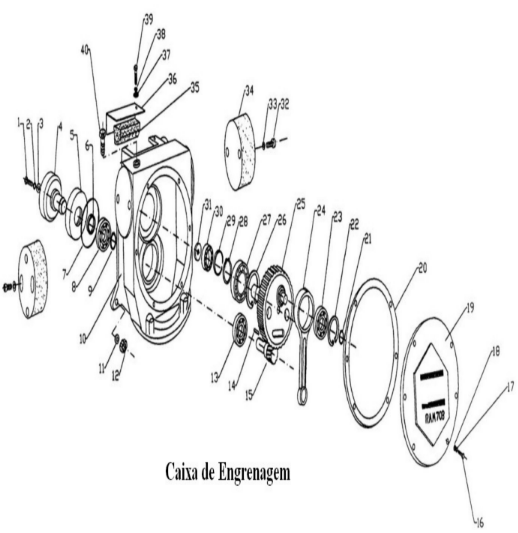

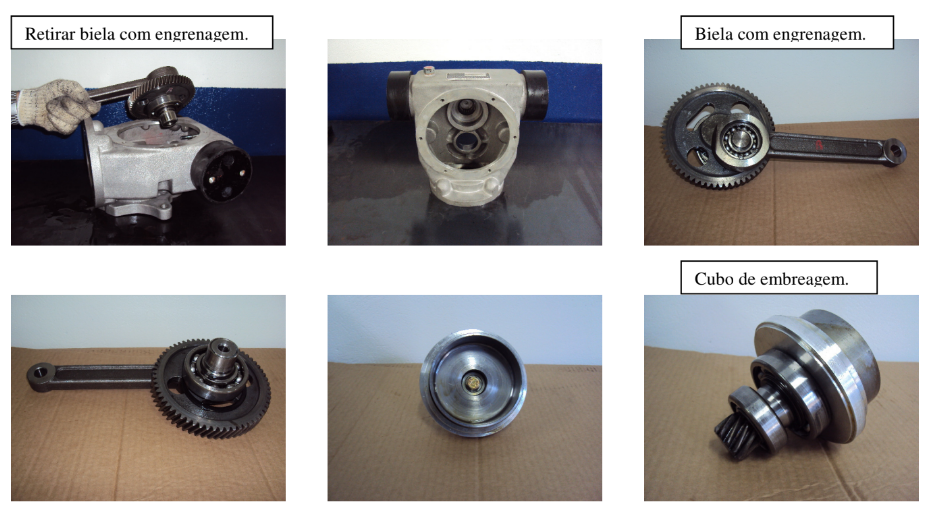

A - Caixa de engrenagens;

Número Descrição Quantidade
1 Parafuso M8 x 25 1
2 Arruela de Pressão M8 1
3 Arruela Lisa M8 1
4 Cubo da Embreagem 1
5 Alojamento da Embreagem 1
6 Retentor de Óleo (40 x 52 x 8) 1
7 Anel O-ring (3,5 x 96) 1
8 Rolamento 6207 1
9 Anel Elástico STW - 35 1
10 Carcaça da Caixa de Engrenagem 1
11 Arruela Lisa M10 2
12 Porca M10 2
13 Rolamento 6304 1
14 Chaveta do Pinhão (5 x 22) 1
15 Pinhão 1
16 Parafuso M8 x 20 6
17 Arruela de Pressão M8 6
18 Arruela Lisa M8 6
19 Tampa da Caixa 1
20 Junta da Tampa 1
21 Anel Elástico STW - 20 1
22 Anel Elástico Interno RTW - 48 1
23 Rolamento 6204 1
24 Biela 1
25 Engrenagem 1
26 Anel Elástico Interno RTW - 72 1
27 Rolamento 6207 1
28 Anel elástico STW - 35 1
29 Anel Elástico Interno 1
30 Rolamento tipo Agulha (NK 128/20) 1
31 Arruela Saca Rolamento 1
32 Parafuso M10 x 35 4
33 Arruela de Pressão M10 4
34 Coxim de Borracha 2
35 Pré-Filtro (Esponha) 1
36 Capa do Pré-Filtro 1
37 Arruela Lisa M6 1
38 Arruela de Pressão M6 1
39 Parafuso M6 x 10 1
40 Suspiro da Caixa 1

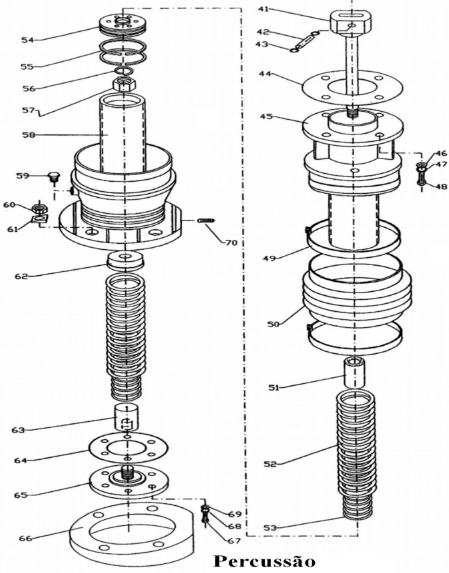

B- Corpo (percussão);
Número Descrição quantidade
41 Corpo do Pistão 1
42 Pino da Biela 1
43 Anel Elástico do Pino 2
44 Junta da Percussão Superior 1
45 Corpo Superior da Percussão 1
46 Arruela Lisa M12 4
47 Arruela de Pressão M12 4
48 Parafuso Cab. Cilind. M12 x 45mm 4
49 Abraçadeira da Sanfona 2
50 Proteção Sanfonada 1
51 Bucha Guia P/ Mola 1
52 Mola Helicoidal Maior 2
53 Mola Helicoidal 2
54 Pistão 1
55 Anel do Pistão 2
56 Arruela de Pressão 1
57 Porca do Pistão M22 x 1,5 mm 1
58 Corpo Inferior da Percussão 1
59 Bujão do Nível de óleo 1
60 Porca M12 4
61 Arruela quadrada M12 4
62 Batente Superior do conjunto de Molas 1
63 Batente de Nylon Inferior 1
64 Junta da Percussão Inferior 1
65 Tampa das Molas 1
66 Base Inclinada 1
67 Parafuso M8 x 20mm 6
68 Arruela de Pressão M8 6
69 Arruela Lisa M8 6

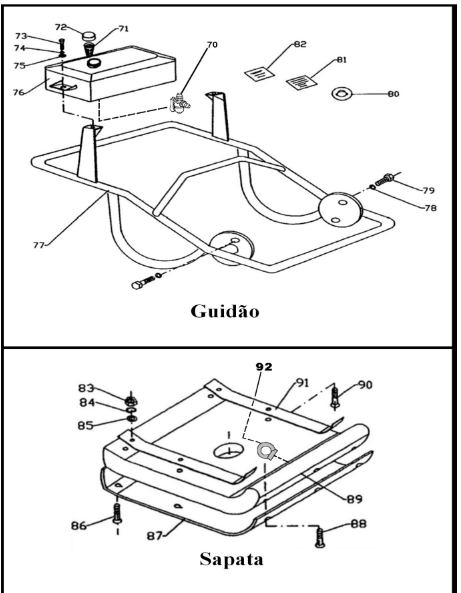

C – Guidão e Sapata:
Número Descrição Quantidade
70 Torneira de Combustível 1
71 Filtro de Combustível 1
72 Tampa do Tanque de Combustível 1
73 Parafuso M10 x 20 2
74 Arruela de Pressão M10 2
75 Arruela de Lisa M10 2
76 Tanque de Combustível 1
77 Guidão de Operação 1
78 Arruela de Pressão M10 2
79 Parafuso M10 x 20 2
80 Adesivo para Uso de Protetor Auricular 1
81 Adesivo p/ Leitura do Manual de
Instruções 1
82 Adesivo p/ Verificações de Rotina 1
83 Porca M10 8
84 Arruela de Pressão M10 8
85 Arruela Lisa M10 8
86 Parafuso M10 x 50 8
87 Sola de Aço da Sapata 1
88 Parafuso M12 x 90 2
89 Sapata de Madeira Naval Prensada 1
90 Parafuso M12 x 115 2
91 Abraçadeira Laminada da Sapata 2
92 Olhal da Sapata 1

FONTE:

- CTM ( CENTRO DE TREINAMENTO MENEGOTTI)

- REVISÃO 02
