VISTA EXPLODIDA PEÇAS TE40Z-TOYAMA 4 HP

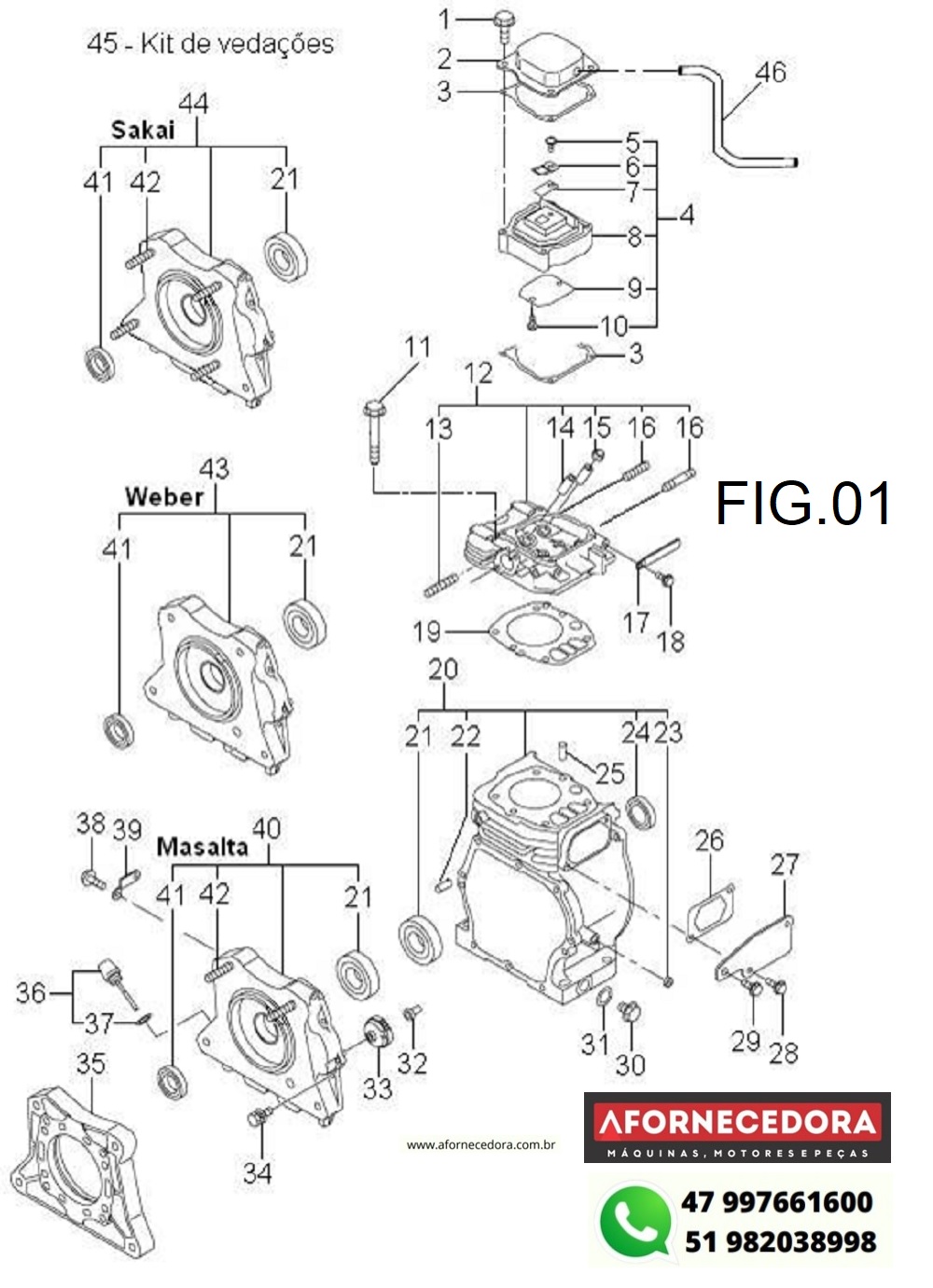

FIGURA 01

Pos.     Código  Novo    Descrição

1             31-00595             Pino

3             31-00596             Mola

4             31-00597             Esticador da Corrente

5             31-00598             Esticador da Corrente

6             31-00599             Virabrequim

7             31-00600             Rolamento de Esferas

8             31-00601             Cárter

10           31-00602             Capa do Respiro

12           31-00603             Pino Guia 10x14

13           31-00604             Bujão de Óleo

14           31-00605             Arruela do Bujão

15           31-00606             Proteção

16           31-00607             Proteção

17           31-00608             Retentor de Óleo

18           31-00609             Bujão de Óleo e Arruela

FIGURA 02

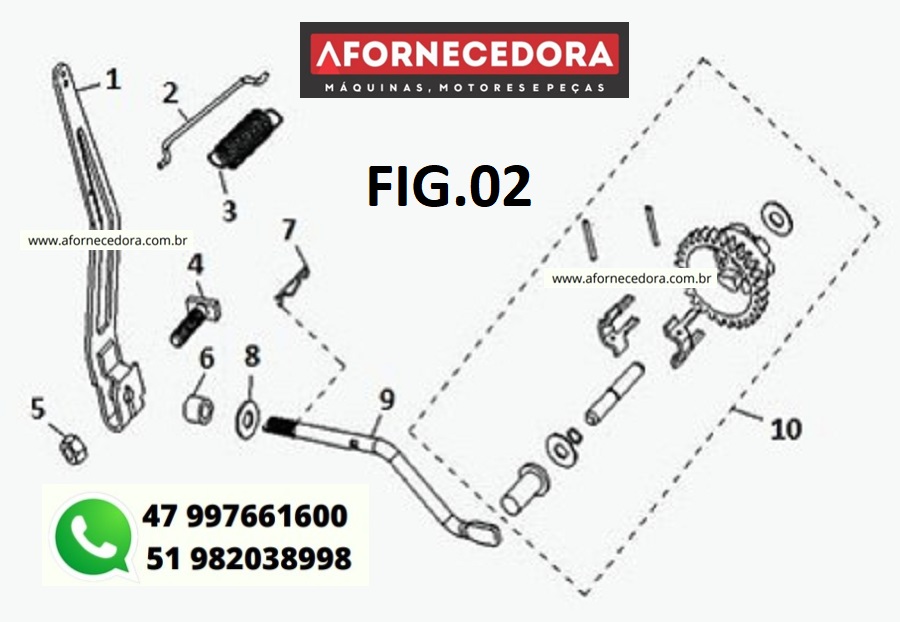

Pos.     Código  Novo    Descrição

1             31-00610             Braço do Governador

2             31-00611             Haste Governador

3             31-00612             Mola

4             31-00196             Pino TG80FX11547

6             31-00613             Retentor de Óleo

7             31-00614             Cupilha

9             31-00615             Alavanca do Governador

10           31-00616             Conjunto Governador

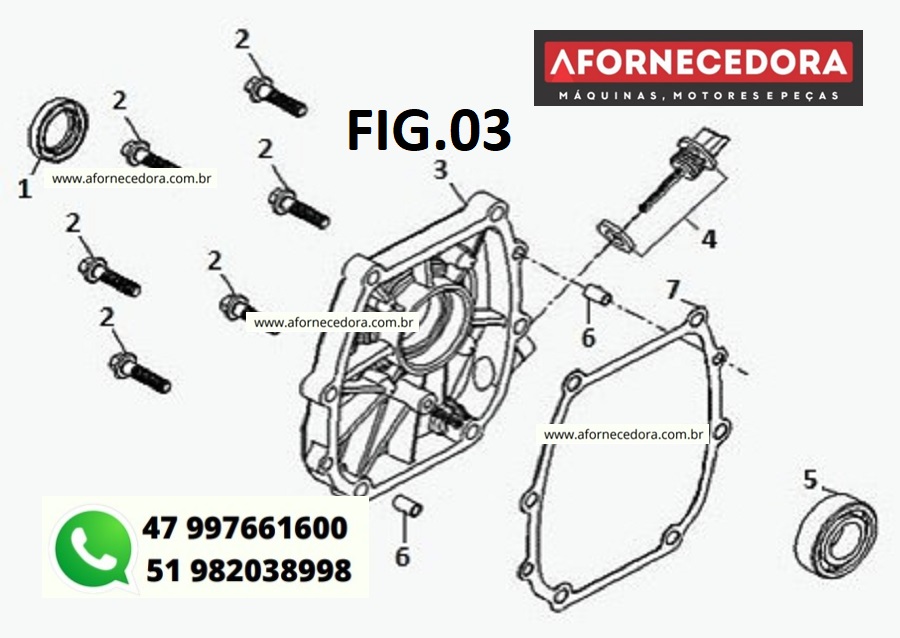

FIGURA 03

Pos.     Código  Novo    Descrição

1             31-00608             Retentor de Óleo

3             31-00617             Tampa do Cárter

4             31-00618             Tampa de Medida do Óleo

5             31-00600             Rolamento de Esferas

6             31-00619             Pino Guia 8x14

7             31-00620             Junta da Tampa do Cárter

FIGURA 04

Pos.     Código  Novo    Descrição

1             31-00627             Junta do Cabeçote

2             31-00628             Cabeçote

3             31-00061             Vela RN9YC TG55FX10112

4             31-00629             Parafuso M8x60

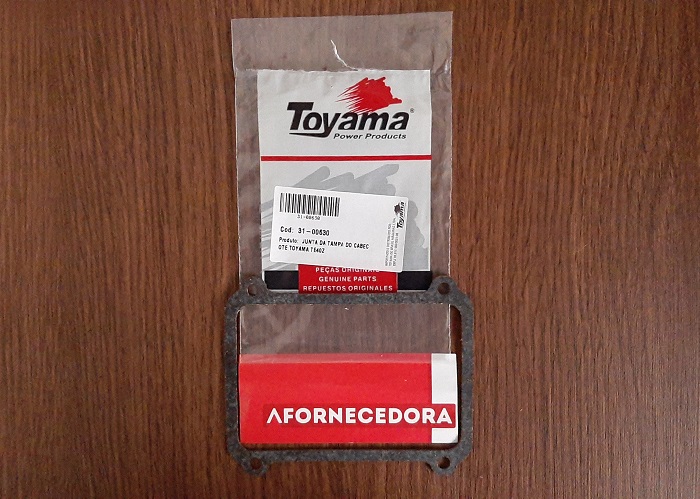

6             31-00630             Junta da Tampa do Cabeçote

7             31-00631             Tampa do Cabeçote

FIGURA 05

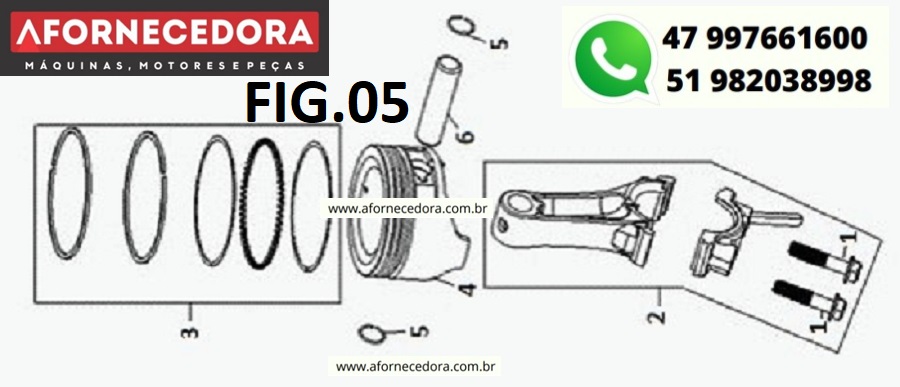

Pos.     Código  Novo    Descrição

1             31-00632             Parafuso da Biela

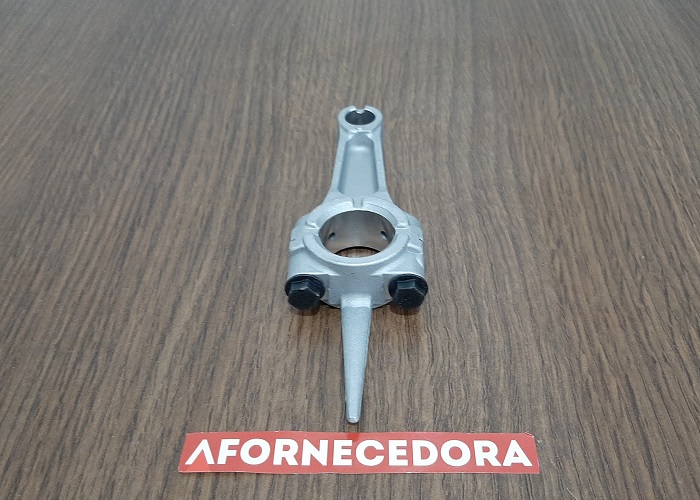

2             31-00633             Conjunto Biela

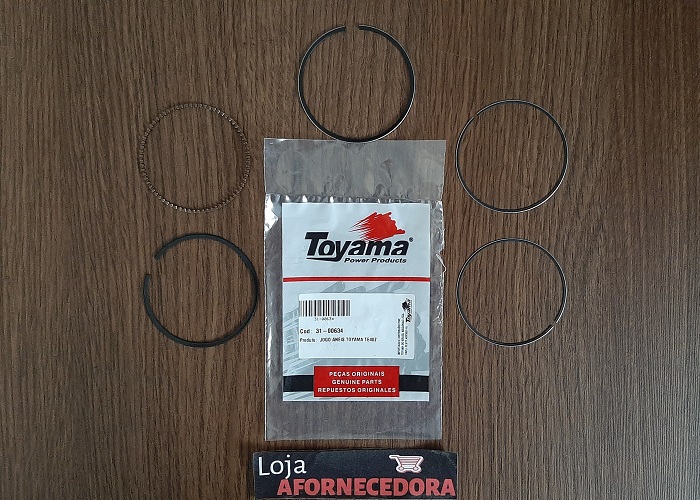

3             31-00634             Jogo de Anéis

4             31-00635             Pistão

5             31-00636             Trava do Pino do Pistão

6             31-00637             Pino do Pistão

FIGURA 06

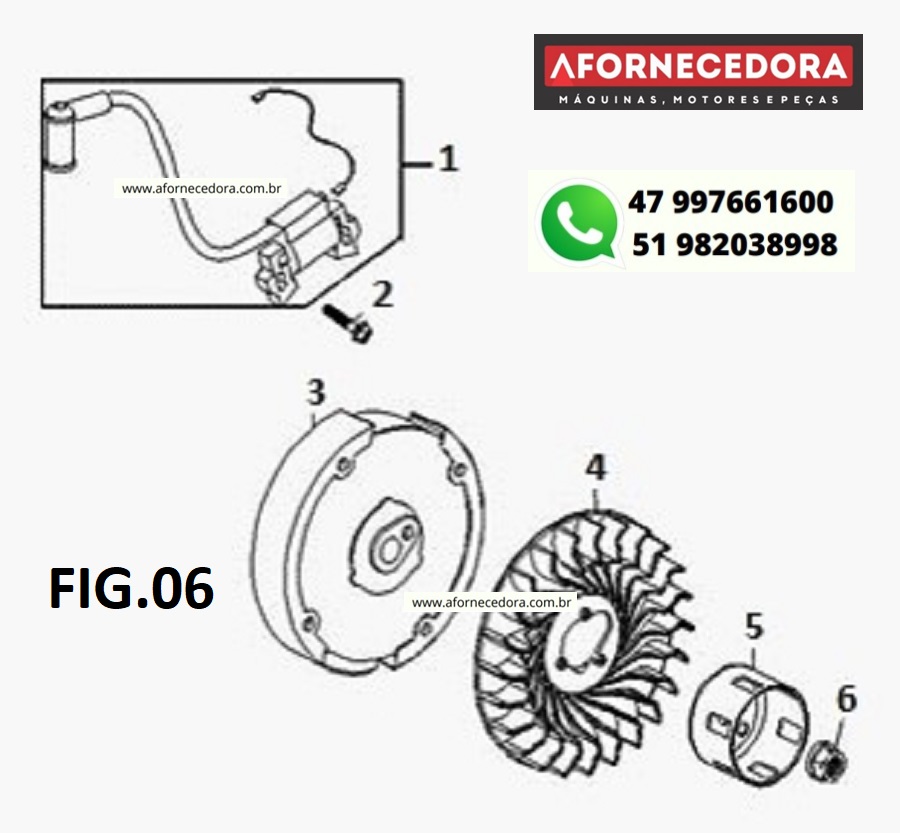

Pos.     Código  Novo    Descrição

1             31-00638             Bobina de Ignição

3             31-00639             Volante

4             31-00329             Ventoinha TG55FX11015

5             31-00640             Cubo de Partida

6             31-00335             Porca M14 TG55FX10910

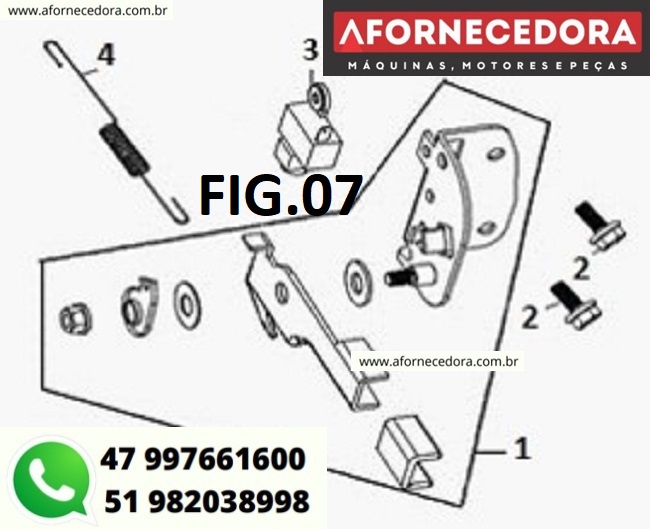

FIGURA 07

Pos.     Código  Novo    Descrição

1             31-00641             Conjunto Acelerador

3             31-00642             Interruptor

4             31-00643             Mola Haste do Governador

FIGURA 08

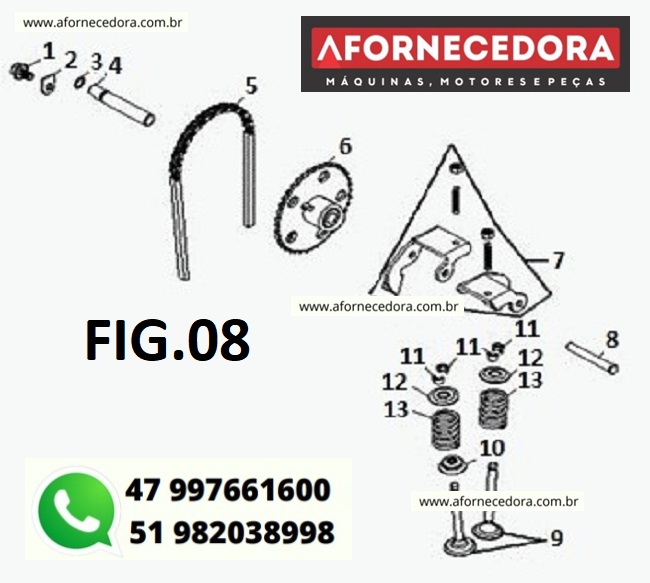

Pos.     Código  Novo    Descrição

2             31-00644             Placa Guia

3             31-00645             O-Ring 7x10

4             31-00646             Eixo da Engrenagem da Polia

5             31-00647             Corrente

6             31-00648             Polia Dentada

7             31-00649             Balancim

8             31-00650             Eixo do Balancim

9             31-00651             Válvula

10           31-00652             Assento de Mola da Válvula

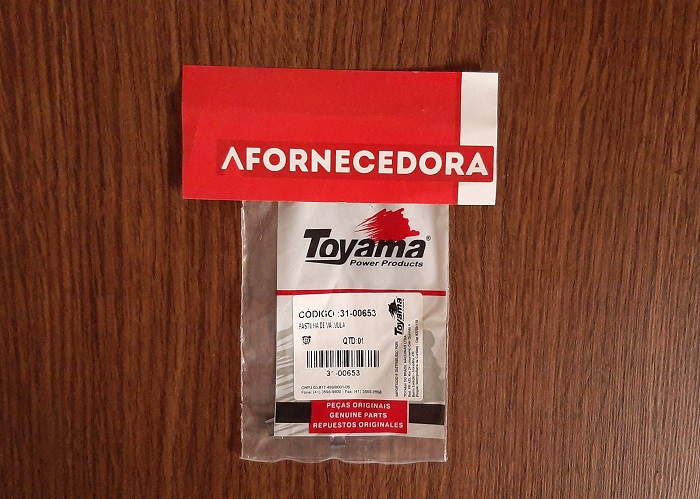

11           31-00653             Pastilha de Válvula

12           31-00654             Prato da Mola

13           31-00655             Mola de Válvula

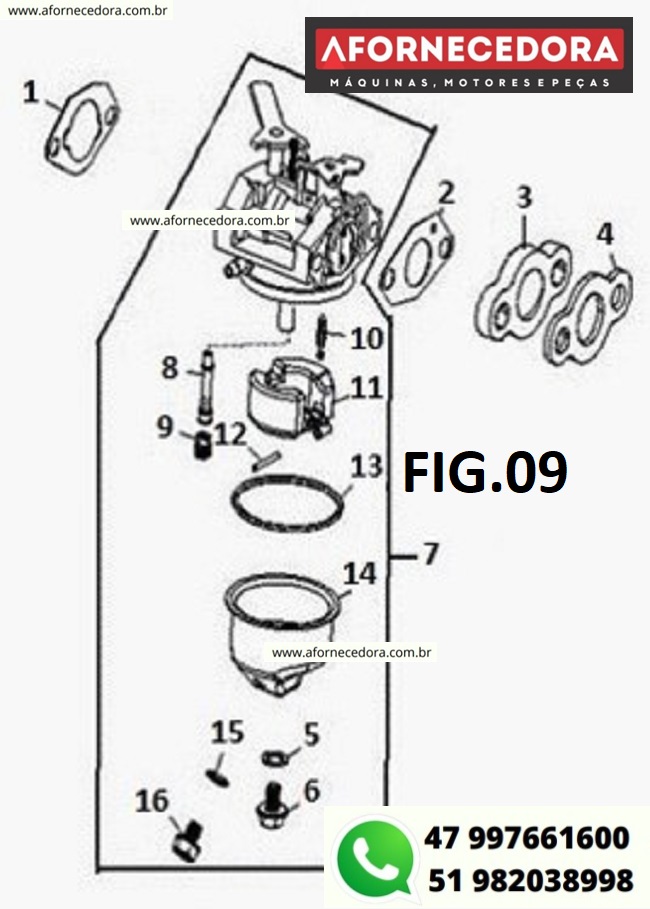

FIGURA 09

Pos.     Código  Novo    Descrição

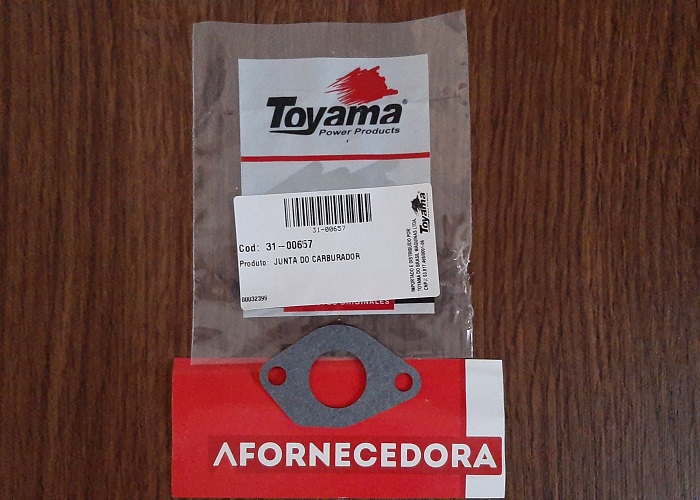

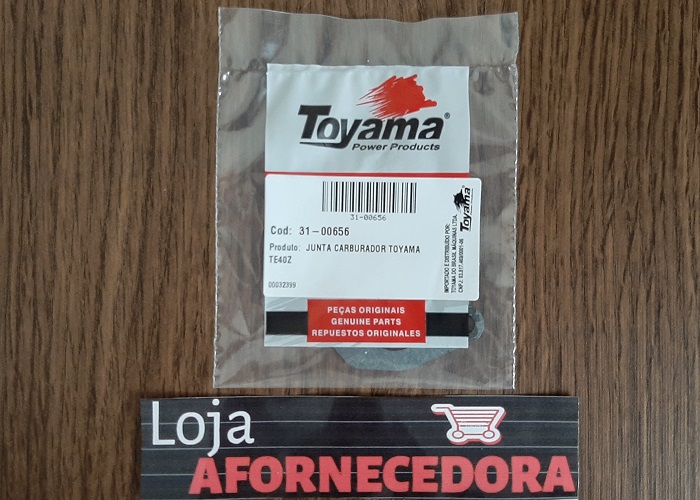

1             31-00656             Junta do Carburador

2             31-00657             Junta do Carburador

3             31-00658             Tubo da Admissão

4             31-00659             Junta da Admissão

5             31-00217             Arruela TG55FX10811

6             31-00218             Parafuso da Cuba TG55FX10812

7             31-00660             Carburador Completo

8             31-00661             Difusor

9             31-00662             Gicleur

10           31-00663             Válvula da Bóia

11           31-00664             Bóia

12           31-00665             Pino da Bóia

13           31-00215             O-Ring Cuba TG55FX10809

14           31-00666             Cuba

15           31-00220             Arruela Parafuso Dreno TG55FX10814

16           31-00667             Parafuso Dreno

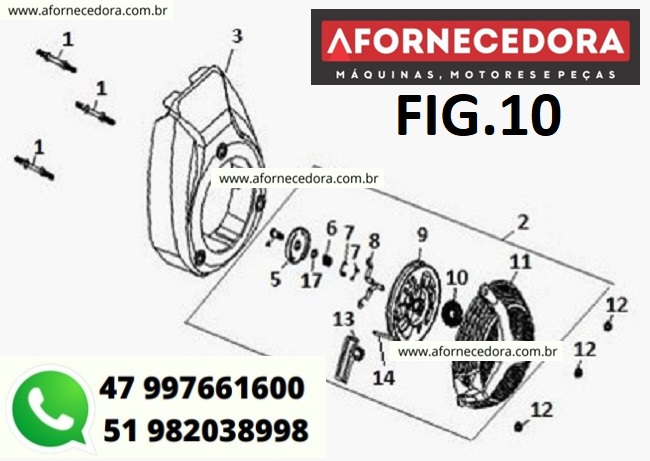

FIGURA 10

Pos.     Código  Novo    Descrição

1             31-00668             Prisioneiro

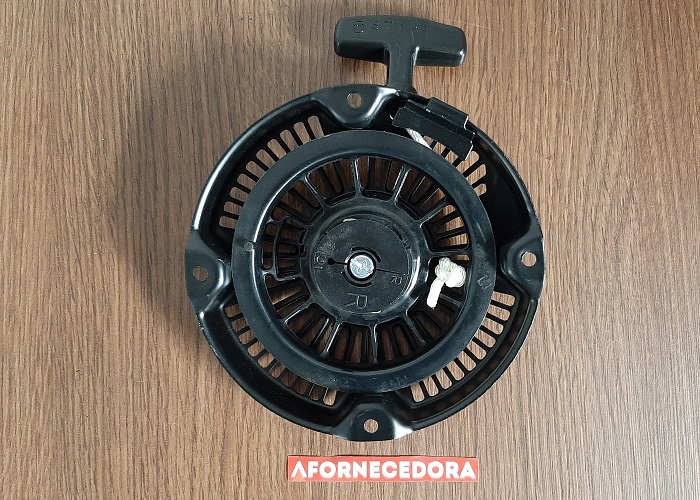

2             31-00669             Partida Retrátil Completa

3             31-00670             Tampa da Ventoinha

4             31-00671             Parafuso

5             31-00672             Suporte do Cachorrete

6             31-00673             Mola de Fricção

7             31-00674             Mola de Retorno

8             31-00675             Cachorrete

9             31-00676             Polia da Partida

10           31-00677             Mola Retrátil

11           31-00678             Tampa da Partida Retrátil

13           31-00679             Manípulo

14           31-00680             Corda

FIGURA 11

Pos.     Código  Novo    Descrição

1             31-00668             Prisioneiro

2             31-00669             Partida Retrátil Completa

3             31-00670             Tampa da Ventoinha

4             31-00671             Parafuso

5             31-00672             Suporte do Cachorrete

6             31-00673             Mola de Fricção

7             31-00674             Mola de Retorno

8             31-00675             Cachorrete

9             31-00676             Polia da Partida

10           31-00677             Mola Retrátil

11           31-00678             Tampa da Partida Retrátil

13           31-00679             Manípulo

14           31-00680             Corda

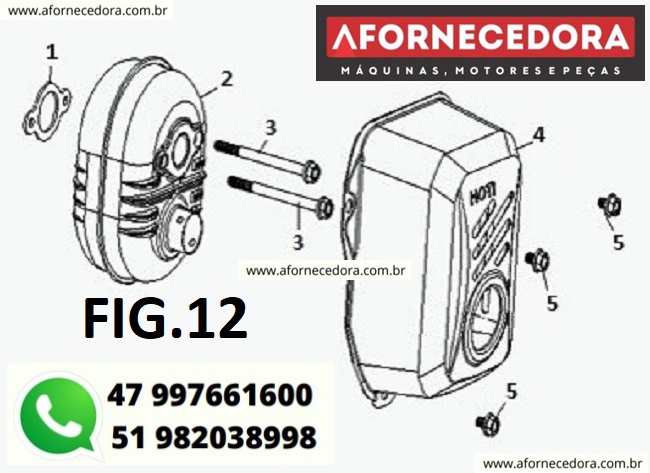

FIGURA 12

Pos.     Código  Novo    Descrição

1             31-00687             Junta do Escapamento

2             31-00688             Escapamento

3             31-00683             Parafuso M6x78

4             31-00689             Tampa de Proteção do Esca-  pamento
