VISTA EXPLODIDA - ROÇADEIRA LYNUS LYN-450

MOTOR 45CC 2 TEMPOS LYNUS

Cod. IBF               Nº Explod.          Descrição

00009777.9         1             Virabrequim

00009778.7         2             Chaveta 3x5x13

00009779.5         3             Anel do pistão

00009780.2         4             Pistão

00009781.9         5             Trava do pino de pistão

00009782.7         6             Rolamento agulha 10x13x15.5

00009783.5         7             Pino do Pistão

                B

00009784.3         1             Carcaça direita do motor

00009785.1         2             Rolamento 6202

00009786.8         3             Retentor 15x30x7

00009787.6         4             Pino a4x10

00009788.4         5             Parafuso M5X35

00009789.2         6/7         Arruela e Trava

00009790.8         8             Volante Magnetico

00009791.6         9             Porca M8

00009792.4         10/11/12/           Kit parafuso + Arruela

00009793.2         13           Modulo de Ignição

00009794.9         14           Protetor do Modulo

00009795.7         15/16    Fio condutor

00009796.5         17           Anel 8x16x2

00009797.3         18           Embreagem completa

00009798.1         19           Anel

00009799.8         20           Parafuso

00009800.4         21           Protetor do Volante

00009801.2         22           Parafuso M5X25

                C

00009802.9         1             Carcaça traseira do motor

00009803.7         2             Rolamento 6202

00009804.5         3             Pino

00009805.3         4             Junta do carter

00009806.1         5             Retentor 12x22x7

00009807.8         6             Acoplamento da partida

00009808.6         7             Porca M8

00009809.4         8             Junta da partida

00009810.1         9             Partida retratil completa

00009811.8         10           Parafuso M5X20

                D

00009812.6         1             Junta do cilindro

00009813.4         2             Cilindro

00009814.2         3             Vela de Ignição

00009815.9         4/5/6/9 Kit parafuso M5X20 + arruela

00009816.7         7             Parafuso M5X25

00009817.5         8             Proteção do cilindro

                E

00009818.3         1             Junta do escapamento

00009819.1         2             Escapamento

00009820.7         3             Parafuso m5x15

00009821.5         4             Arruela 6x1.5

00009822.3         5             Parafuso M6X55

00009823.1         6             Acabamento da Proteção do Cilindro

                F

00009824.8         1             Junta do carburador

00009825.6         2             Suporte do carburador

00009826.4         3             Parafuso

00009827.2         4             Junta do Mancal do Carburador

00009828.9         5             Carburador completo

00009829.7         6             Protetor inferior do filtro de Ar

00009830.4         7             Filtro de ar

00009831.2         8             Trava cabo do acelerador

00009832.9         9/10/11/              Kit parafuso M5X50 + arruela

00009833.7         12           Protetor superior do filtro de ar

00009834.5         13           Parafuso 3x10

                G

00009835.3         1             Tampa do tanque de combustivel

00009836.1         2             Arruela da tampa

00009837.8         3             Borracha da tampa

00009838.6         4             Tanque de combustivel

00009205.9         5             Mangueira do Combústivel

00009839.4         7             Parafuso M5X20

00009840.1         8             Suporte do tanque

00009925.2         -              Kit Reparo do Carburador

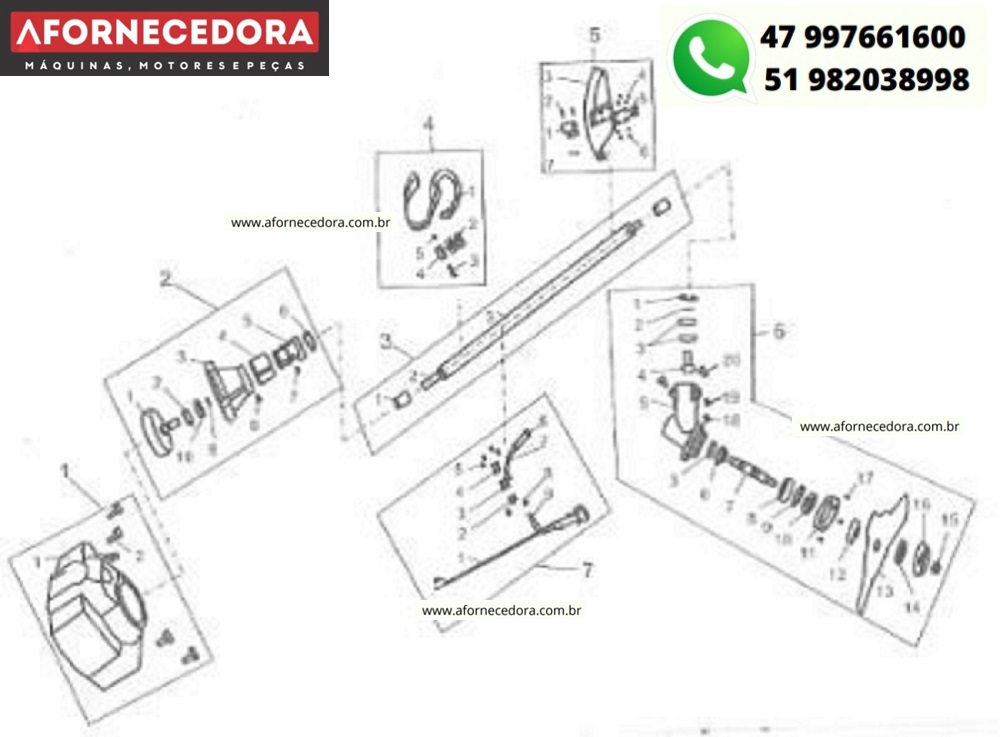

ROÇADEIRA LYN-450 LYNUS - CABO DE MANOBRA

Cod. IBF               Nº Explod.          Descrição

00009841.8         1             Carrenagem

00009842.6         1-1         Parafuso

00009843.4         1-2         Parafuso M6X30

00009844.2         2             Conjunto Tambor com Suporte Completo

00009845.9         2-1         Capa da embreagem

00009846.7         2-2         Arruela 35

00009847.5         2-3         Tambor da embrenagem

00009848.3         2-4         Conector do tambor

00009849.1         2-5         Engate do conector

00009850.7         2-6         Anel trava 46

00009851.5         2-7         Parafuso allen M6X25

00009852.3         2-8         Parafuso allen MTX18

00009853.1         2-9         Trava 15

00009854.8         2-10       Rolamento 6202

00009855.6         3             Tubo de aluminio completo

00009856.4         3-1         Bucha

00009857.2         3-2         Eixo cardan

00009858.9         3-3         Tubo de aluminio

00009859.7         4             Conjunto cinta de sustentação

00009860.4         4-1         Cinta

00009861.2         4-2         Suporte

00009862.9         4-3         Pino trava

00009863.7         4-4         Conector suporte

00009864.5         4-5         Pino

00009865.3         5             Conjunto saia de proteção

00009866.1         5-1         Suporte

00009867.8         5-2         Parafuso m5x25

00009868.6         5-3         Saia de proteção

00009869.4         5-4         Parafuso m5x25

00009870.1         5-5         Engate da saia

00009871.8         5-6/7     Parafuso m5

00009872.6         6             Conjunto abraçadeira completo

00009873.4         6-1         Anel trava 26

00009874.2         6-2         Arruela 10

00009875.9         6-3         Rolamento 6000

00009876.7         6-4         Pinhão da transmissão

00009877.5         6-5         Caixa de transmissão

00009878.3         6-6         Coroa da transmissão

00009879.1         6-7         Eixo da transmissão

00009880.7         6-8         Rolamento 6002

00009881.5         6-9         Anel trava da transmissão

00009882.3         6-10       Flange superior da lamina

00009883.1         6-11       Flange inferiro da lamina

00009884.8         6-12       Flange

00009885.6         6-13       Lamina de corte

00009886.4         6-14       Flange que acopla a lamina

00009887.2         6-15       Porca

00009888.9         6-16       Capa protetora do flange

00009889.7         6-17       Pino 5x10

00009890.4         6-18       Pino 6x12

00009891.2         6-19       Pino 6x18

00009892.9         6-20       Pino 5x25

00009893.7         7             Guidão completo

00009894.5         7-1         Cabo

00009895.3         7-2         Abracadeira inferior do tubo

00009896.1         7-3         Abracadeira intermediaria guidão

00009897.8         7-4         Abracadeira superior do guidão

00009898.6         7-5         Parafuso M5X25

00009899.4         7-6         Guidão esquerdo

00009900.9         7-7         Guidão direito

00009901.7         7-8         Parafuso M5X25

00009902.5         7-9         Cabo direito

00009924.4         -              Carretel Nylon Roçadeira
