ROÇADEIRA 4 TEMPOS HONDA UMK450 2,0HP 50CC PROFISSIONAL



  • DESCRIÇÃO COMPLETA
  • FIGURA 1 – CARCAÇA DO MOTOR

    Nº Explod.    Cod.IBF         Descrição

    1            10100-Z3V-415     Carcaça, Motor

    2             12310-Z0Z-000      Tampa Comp., Cabeçote

    4             12314-Z0H-300     Coxim, Tampa Cabeçote

    5             12367-Z0H-000     Filtro, Respiro

    6             14431-Z3V-003     Braço Oscilante, Válvula Admissão

    7             14441-Z3V-003     Braço Oscilante, Válvula Escape

    8             14730-Z0Z-000      Tucho Comp., Válvula Admissão

    9             14740-Z0Z-000      Tucho Comp., Válvula Escape

    10           15422-Z3V-000     Tubo, Óleo

    11           15510-Z3E-000      Placa Conj., Válvula Saída Óleo

    12           15600-Z3F-000      Tampa Conj., Abastecimento Óleo

    13           15625-Z0T-800      Guarnição, Tampa Abastecimento Óleo

    14           15721-Z0Z-000      Tubo, Respiro

    15           31914-Z0H-003     Vela, Ignição (CMR4H) (NGK)

                    31915-Z0H-003     Vela, Ignição (CMR5H) (NGK)

                    31916-Z0H-003     Vela, Ignição (CMR6H) (NGK)

    16           90009-Z3E-901    Parafuso, Allen, 5x20

    17           90010-Z3V-003     Parafuso, Allen, 5x39

    18           90013-Z3E-003      Parafuso, Phillips, 4x8

    19           90013-Z3F-003      Parafuso, Phillips, 4x8

    20           90017-Z0H-000     Parafuso, Ajuste

    21           90019-Z0H-003     Parafuso, Allen, 5x12

    22           90206-ZM3-000   Porca, Ajuste

    23           94305-40102           Pino, Pressão, 4x10

    24           95002-41200-08   Braçadeira, Tubo (D12)

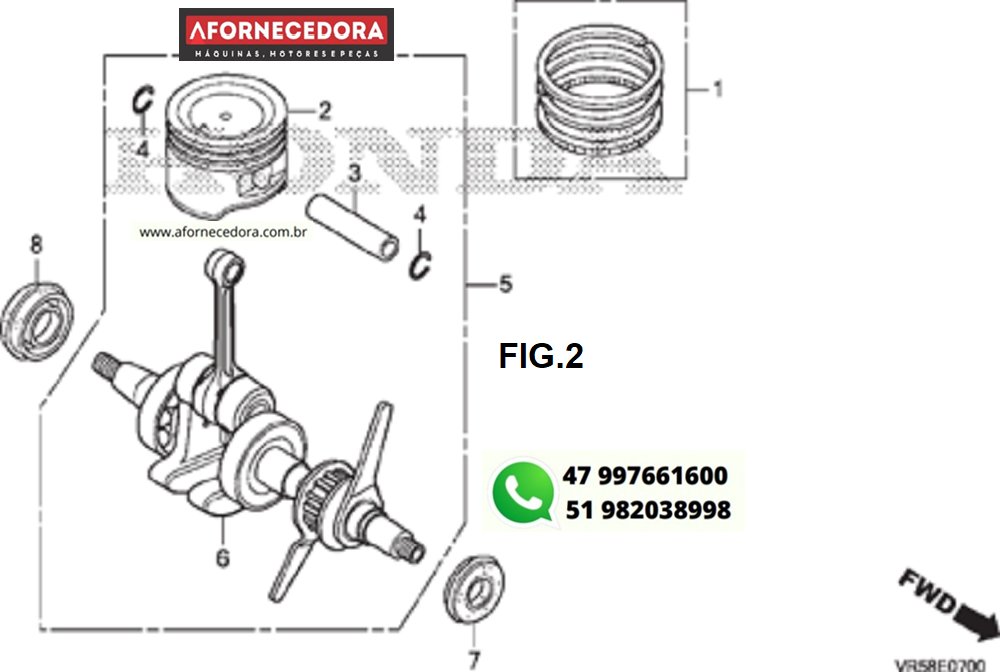

    FIGURA 2 – ÁRVORE DE MANIVELAS/PISTÃO

    Nº Explod.    Cod.IBF         Descrição

    1             13010-Z3V-013     Anel, Pistão Jogo

    2             13101-Z3V-000     Pistão

    3             13111-Z3V-000     Pino, Pistão

    4             13115-Z3V-000     Trava, Pino Pistão, 9mm

    5             13310-Z3V-020     Árvore Manivelas, Comp.

    6             13310-Z3V-PA2    Árvore Manivelas, Comp.

    7             91212-Z3E-003      Retentor, Óleo, 10x20x5

    8             91214-Z3F-003    Retentor, Óleo, 15x25x6

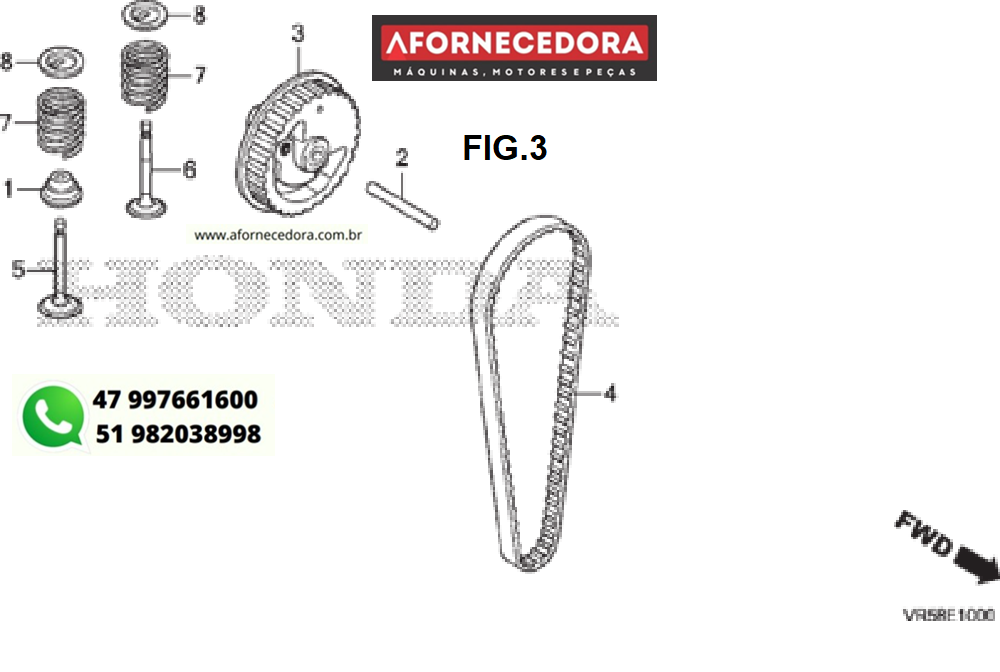

    FIGURA 3 – POLIA DE COMANDO

    Nº Explod.    Cod.IBF         Descrição

    1             12209-Z3E-003    Retentor, Óleo Haste Válvulas

    2             14126-Z0Z-003    Rolete, 4x31,8

    3             14320-Z3V-000   Polia Comp., Árvore Comando

    4             14400-Z3V-003   Correia, Acionamento (78ZU5 G-310)

    5             14711-Z3V-000   Válvula, Admissão

    6             14721-Z0Z-800    Válvula, Escape (ZE/ZZE)

                   14721-Z3F-000     Válvula, Escape (FE)

    7             14751-Z0Z-000    Mola, Válvula

    8             14771-Z3F-000    Retentor, Mola Válvula

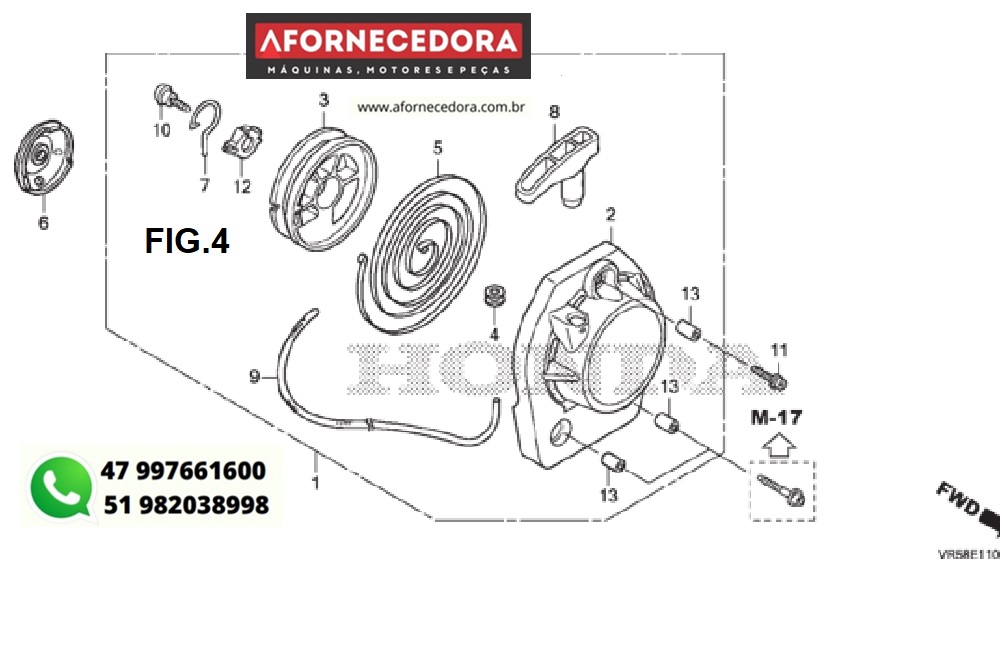

    FIGURA 4 – SISTEMA DE PARTIDA

    Nº Explod.    Cod.IBF         Descrição

    1            28400-Z3V-003     Sistema Partida, Conj.

    2            28414-Z3V-003     Carcaça, Sistema Partida

    3            28421-ZM3-003   Polia, Sistema Partida

    4            28433-ZM3-003   Guia, Corda

    5            28442-Z0H-003     Mola, Sistema Partida

    6            28451-Z0H-003     Polia, Sistema Partida

    7            28459-Z0H-003     Gancho

    8            28461-Z3F-M01   Manopla, Sistema Partida

    9            28462-ZM3-003   Corda, Sistema Partida

    10          90012-ZM3-003   Parafuso, Fixação

    11          90018-Z3E-901     Parafuso, Allen, 5x16

    12          91504-ZM3-003   Bucha

    13          91506-ZM3-000   Bucha A, Tampa Cabeçote

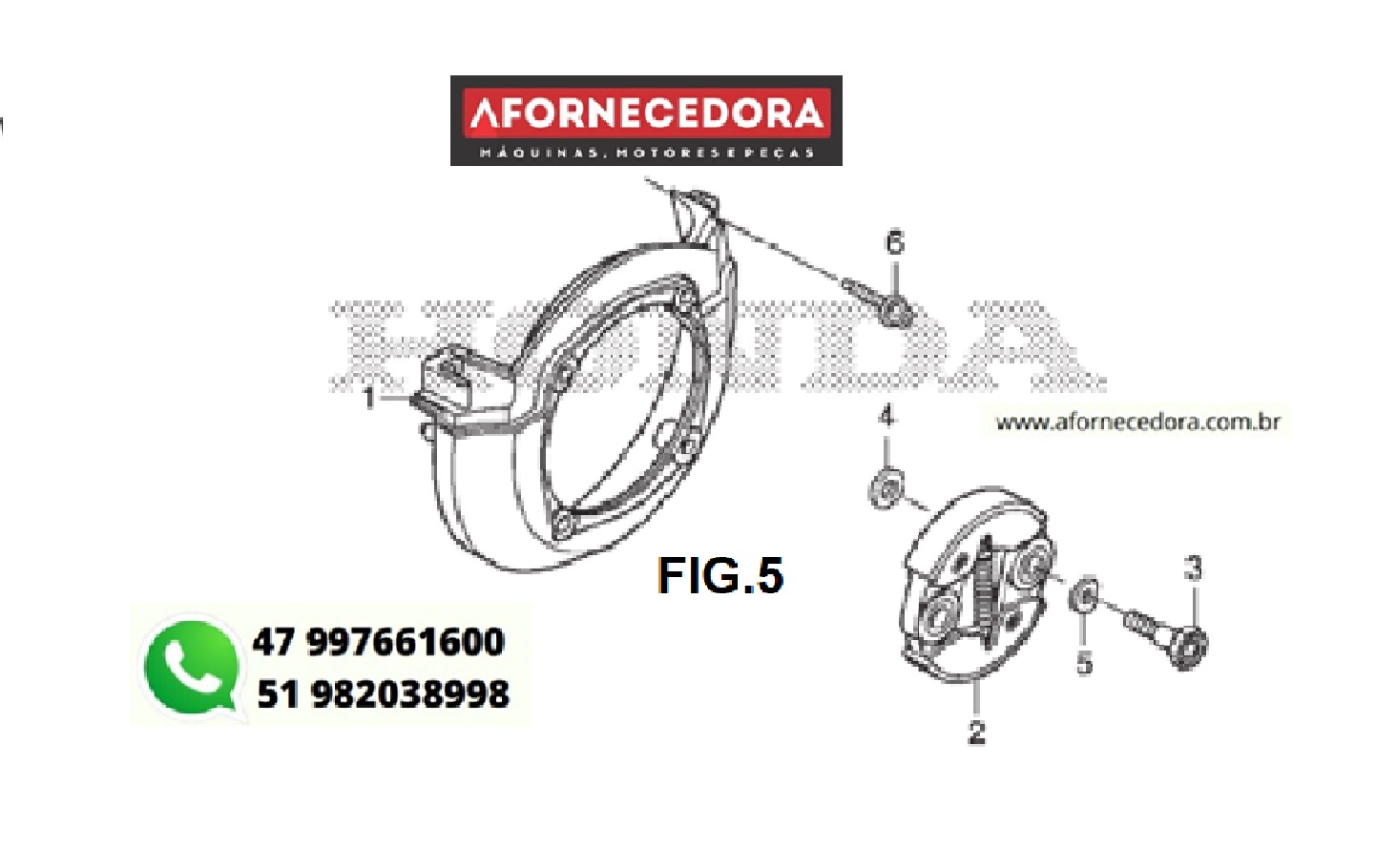

    FIGURA 5 – TAMPA DA VENTOINHA/EMBREAGEM

    Nº Explod.    Cod.IBF         Descrição

    1             19611-Z3V-000   Tampa, Ventoinha

    2             22000-Z3V-003   Embreagem, Conj.

    3             22253-Z3F-000    Parafuso, Embreagem (8mm)

    4             22254-Z3F-000    Arruela, Embreagem (8x17)

    5             22255-Z3F-000    Arruela, Ondulada, (10mm)

    6             90009-Z3E-901    Parafuso, Allen, 5x20

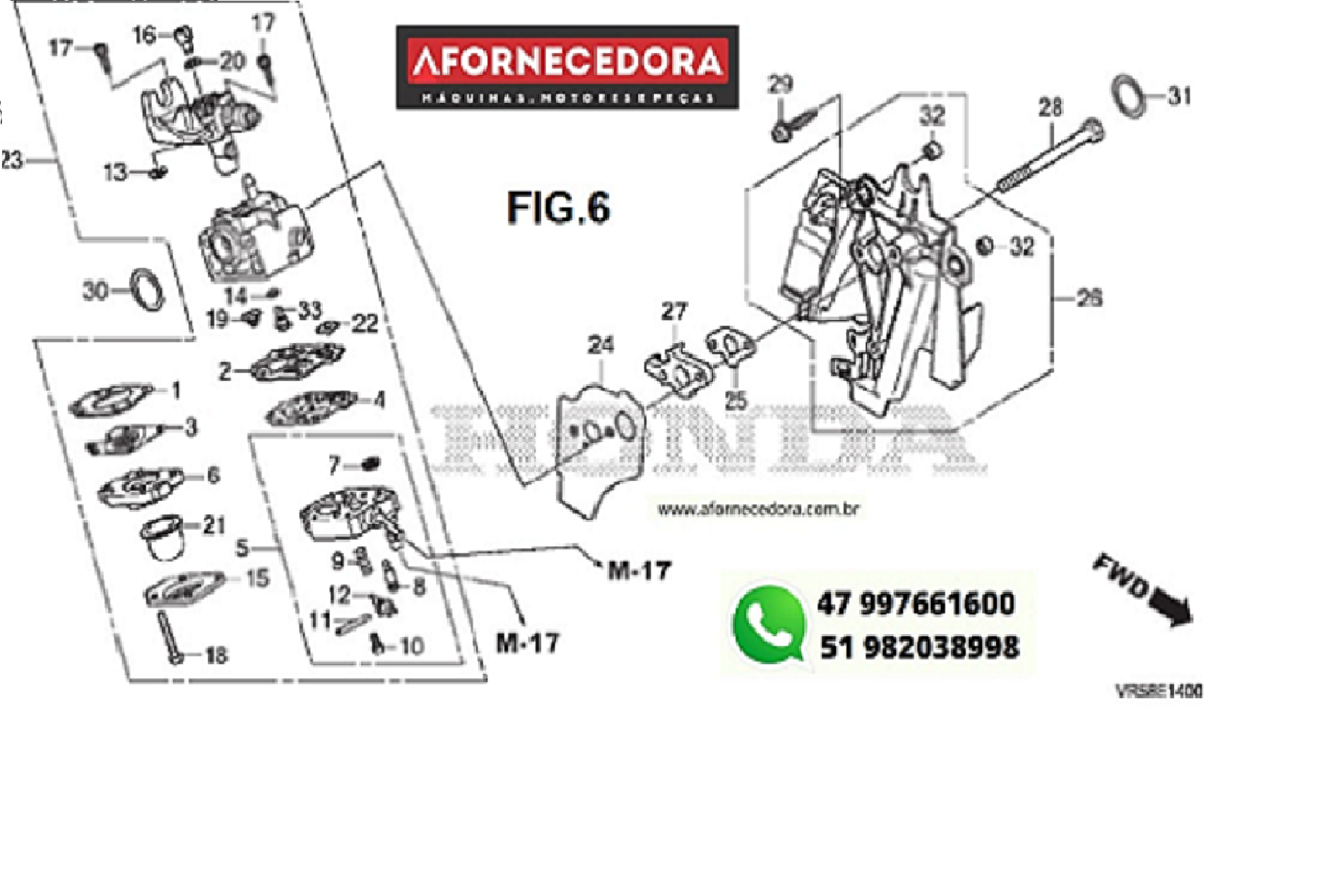

    FIGURA 6 – CARBURADOR

    Nº Explod.    Cod.IBF         Descrição

    1            16010-ZM3-004   Junta, Diafragma Medição

    2            16011-Z0H-013     Junta, Bomba

    3            16013-Z0H-003    Diafragma Conj., Medição

    4            16014-ZM3-004   Diafragma, Bomba

    5            16015-Z0H-013    Carcaça Conj., Bomba

                  16015-Z3F-J42

    6            16017-ZM3-004    Carcaça Conj., Passagem Ar

    7            16018-ZM3-802    Tela, Interna

    8            16019-ZM3-004    Válvula, Agulha Interna

    9            16020-ZM3-004    Mola, Alavanca Medição

    10          16021-ZM3-004    Parafuso, Pino Alavanca Medição

                   16021-Z3F-J42

    11          16022-ZM3-014    Pino, Alavanca Medição

    12          16023-ZM3-004    Alavanca, Medição

    13          16024-Z0H-003      Anel, Retentor

    14          16025-ZM3-004    Anel, Vedação

    15          16026-ZM3-004    Tampa, Bomba Primária

    16          16027-ZM3-004    Deslizador

    17          16028-ZM3-004    Parafuso, Bucha Acelerador

    18          16029-ZM3-004    Parafuso, Tampa Bomba

    19          16030-ZM3-004     Mola, Bomba

    20          16031-ZM3-004     Arruela

    21          16032-ZM3-004     Bomba, Primária

    22          16035-ZM3-802     Filtro, Entrada Combustível

    23          16100-Z3V-812       Carburador Conj. (WYB 52)

                  16100-Z3V-004       Carburador Conj. (WYB 51)

                  16100-Z3V-602      Carburador Conj. (WYB 54)

    24         16221-Z3V-000        Guarnição, Carburador

    25         16231-Z3V-000       Guarnição, Suporte

    26         19631-Z3V-000        Suporte

    27         19632-Z3V-000       Espaçador, Suporte

    28         90014-Z3F-000       Parafuso, 5x58

    29         90018-Z3E-901       Parafuso, Allen, 5x16

    30         91301-ZM3-000     Anel, Vedação, 14,8x2,4

    31         91308-Z3V-000        Anel, Vedação, 14,8x2,4

    32         91506-ZM3-000      Bucha A, Tampa Cabeçote

    33         99101-Z0Z-0420     Giclê ( #42)

                 99101-Z0Z-0430       Giclê ( #43)

                 99101-Z0Z-0440      Giclê ( #44)

                 99101-Z0Z-0410       Giclê ( #41)

                 99101-Z0Z-0430       Giclê ( #43)

                 99101-Z0Z-0440       Giclê ( #44)

                 99101-Z0Z-0450       Giclê ( #45,0)

                 99101-Z0Z-0460      Giclê ( #46,0)

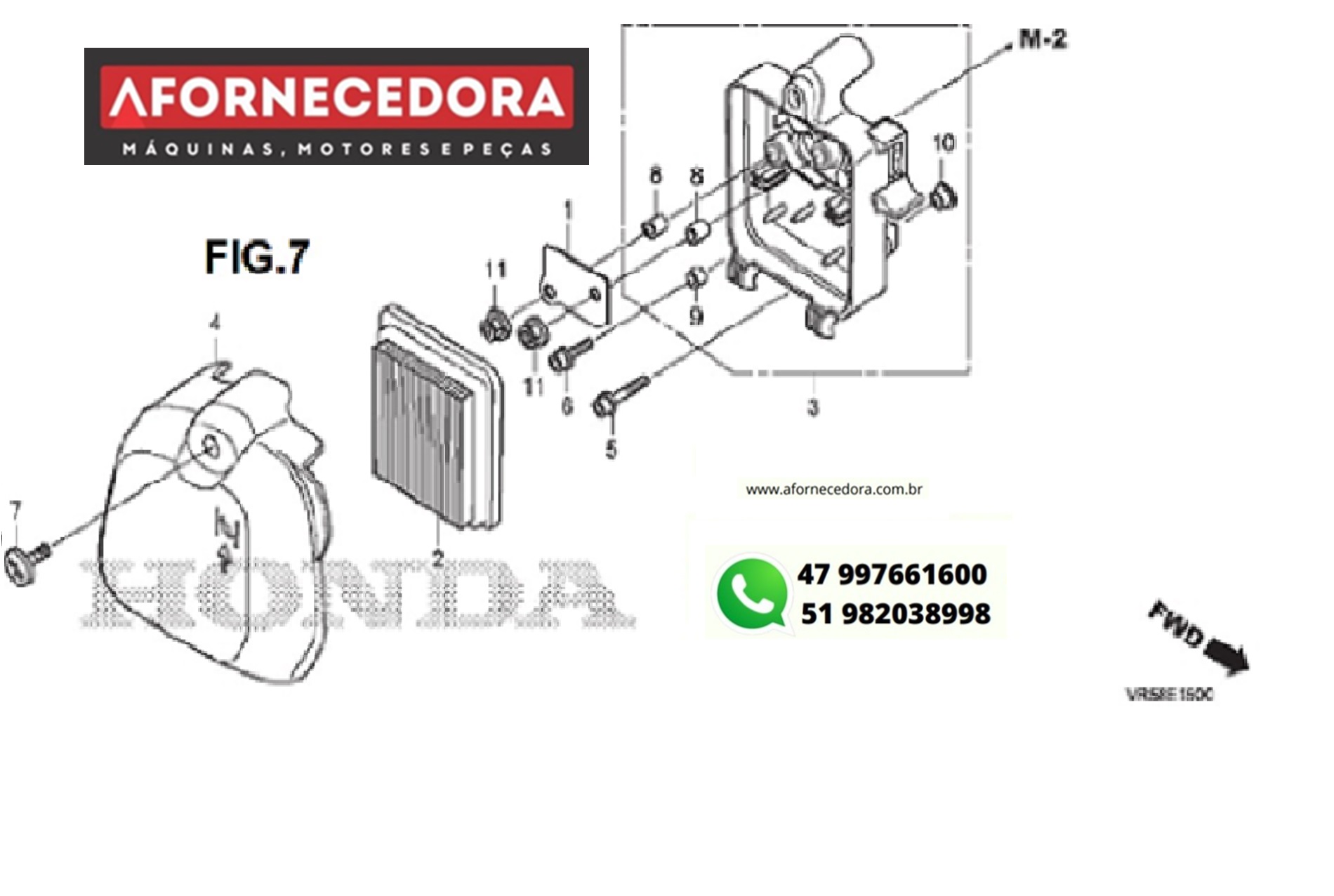

    FIGURA 7 -  FILTRO DE AR

    Nº Explod.    Cod.IBF          Descrição

    1            17204-Z3F-000       Placa, Separadora Óleo

    2            17211-Z3F-000       Elemento, Filtro Ar

    3            17220-Z3V-010      Carcaça Comp., Filtro Ar

    4            17231-Z3V-000      Tampa, Filtro Ar

    5            90009-Z3F-901      Parafuso, Allen, 5x25

    6            90018-Z3E-901       Parafuso, Allen, 5x16

    7            90028-Z3V-000      Parafuso, Especial, 6x16

    8            91501-Z3F-000       Bucha, Carcaça Filtro Ar (A)

    9            91502-Z3F-000      Bucha, Carcaça Filtro Ar (B)

    10          91503-Z3F-000      Bucha, Carcaça Filtro Ar (C)

    11          94050-05000          Porca, Flange, 5mm

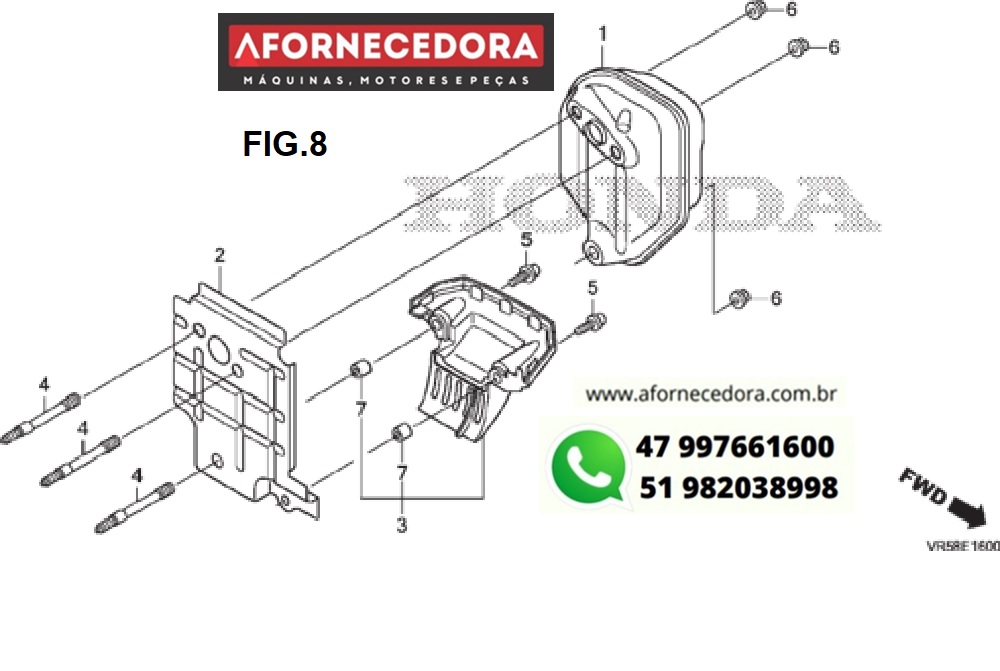

    FIGURA 8 - SILENCIOSO

    Nº Explod.    Cod.IBF          Descrição

    1            18310-Z3V-000      Silencioso Comp.

    2            18515-Z3V-000      Guia, Ar

    3            18518-Z3V-000     Guia Comp. Inferior Ar

    4            90001-Z0Z-013      Prisioneiro, 5x56,5

    5            90018-Z3E-901       Parafuso, Allen, 5x16

    6            90136-SM4-901    Porca, Autotravante, 5mm

    7            91506-ZM3-000    Bucha A, Tampa Cabeçote

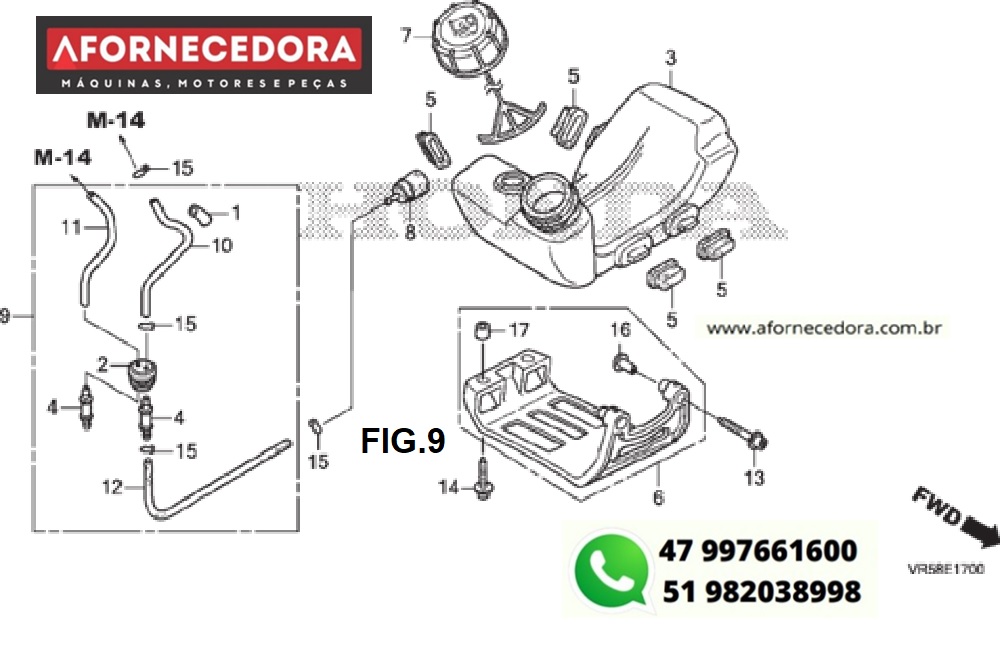

    FIGURA 9 – TANQUE DE COMBUSTÍVEL

    Nº Explod.    Cod.IBF          Descrição

    1            16865-Z6J-010       Protetor, Tubo

    2            17504-ZM3-003    Coxim, Tubo Combustível

    3            17511-Z0Z-013       Tanque, Combustível

    4            17519-ZM5-003    Conexão

    5            17533-Z0H-000       Bucha, Fixação Tanque

    6           17555-Z0Z-000        Protetor, Tanque

    7           17620-ZM3-818      Tampa Conj., Tanque Combustível

    8           17672-Z0H-003      Filtro, Combustível

    9           17700-Z3V-PA0     Bucha Conj., Tanque Combustível

    10         17701-Z3V-000      Tubo, Abastecimento Combustível

    11         17702-Z3V-600      Tubo, Retorno Combustível

    12         17703-Z6K-801      Tubo A, Combustível

    13         90010-Z3E-901      Parafuso, Allen, 5x30

    14         90018-Z3E-901      Parafuso, Allen, 5x16.

    15         91401-Z3E-000     Presilha, Tubo (B1 5)

    16         91501-Z0H-000      Bucha, Protetora Tanque

    17         91506-ZM3-000    Bucha A, Tampa Cabeçote

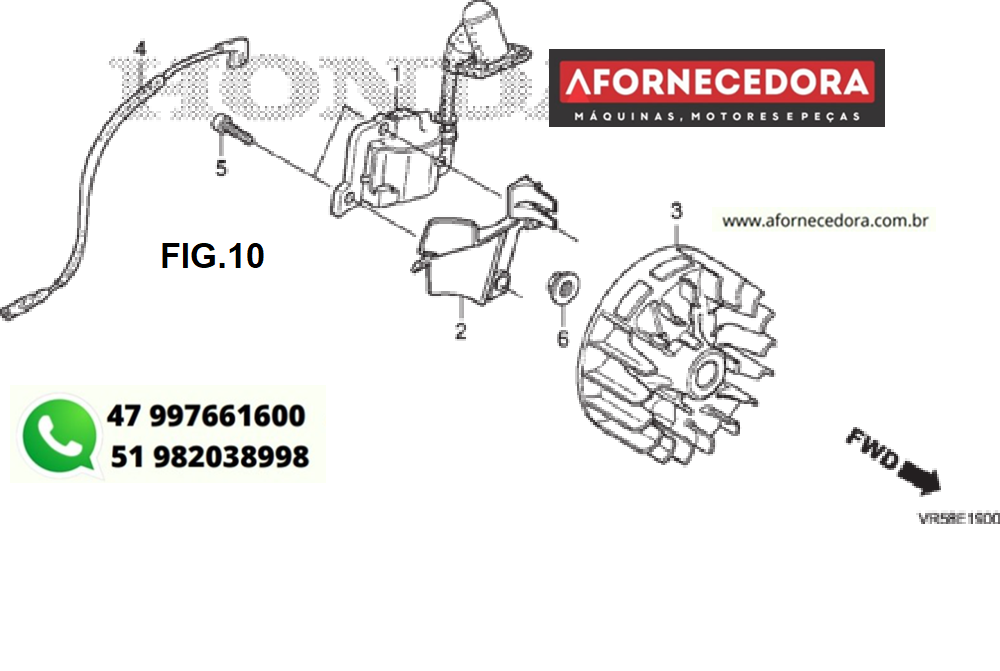

    FIGURA 10 – GERADOR

    Nº Explod.    Cod.IBF          Descrição

    1            30500-Z3V-003      Bobina Ignição, Conj.

    2            30523-Z3V-000      Presilha, Guia Ar

    3            31110-Z3V-003      Gerador Comp.

    4            32195-Z0Z-J00      Fiação, Interruptor Parada

    5            90012-Z3E-003       Parafuso, Allen, 4x14

    6            94050-08000           Porca, Flange, 8mm

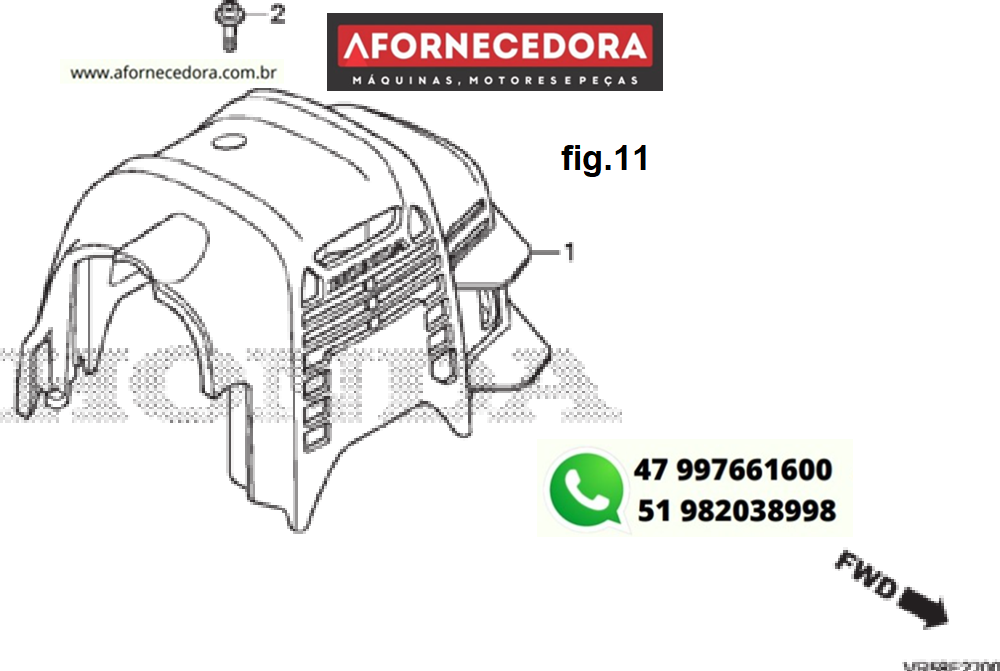

    FIGURA 11- TAMPA SUPERIOR

    Nº Explod.    Cod.IBF          Descrição

    1            19720-Z3V-J01ZA   Tampa Comp., Superior

                  *R280*                                                                Vermelho Power

    2            90015-Z3E-900       Parafuso, Tampa Superior

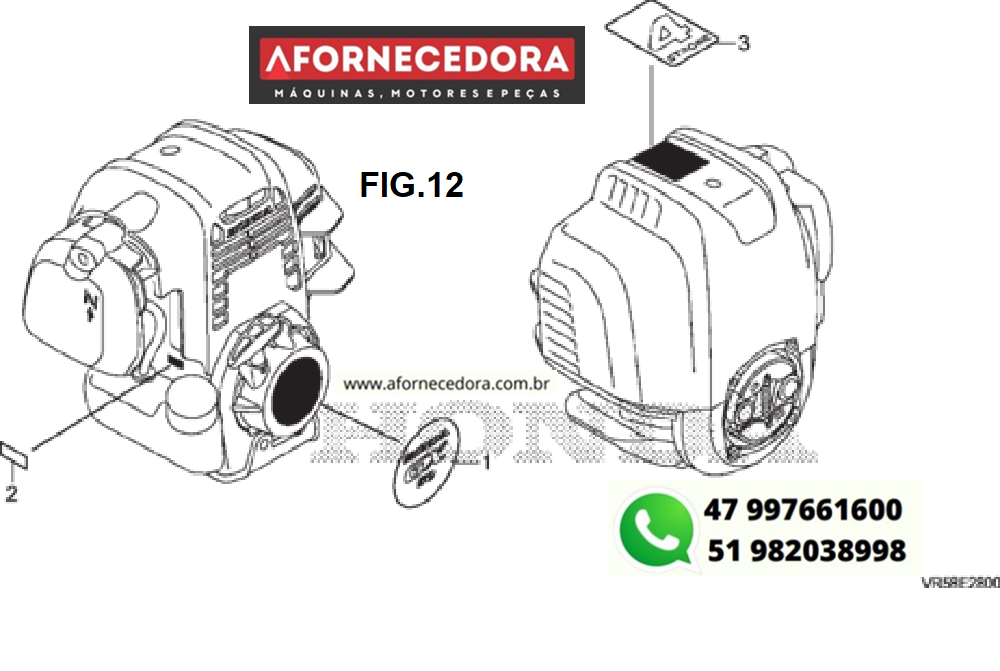

    FIGURA 12 – ETIQUETAS

    Nº Explod.    Cod.IBF          Descrição

    1            87521-Z3V-000      Emblema

    2            87601-Z0H-J50       Etiqueta, Tipo (GY4)

                   87601-Z0H-J30       Etiqueta, Tipo (GY2)

                   87601-Z0H-J40       Etiqueta, Tipo (GY3)

    3            87660-Z3V-J00        Etiqueta (4-Tempos)

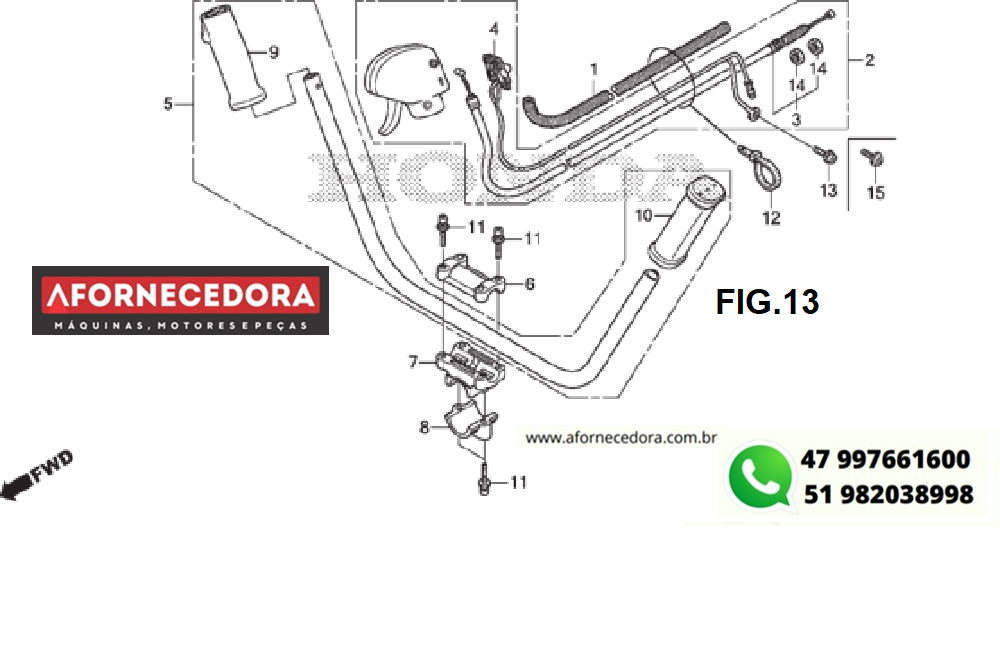

    FIGURA 13 – MANOPLA  / ALAVANCA ACELERADOR(1)

    Nº Explod.    Cod.IBF          Descrição

    1            17735-VK9-A00     Tubo, Corrugado

    2            17850-VK9-A01     Alavanca Conj., Acelerador

    3            17910-VK9-A00    Cabo Comp., Acelerador

    4            35120-VK9-A01     Interruptor Conj., Parada Motor

    5            53100-VK9-A00     Tubo Conj., Manopla

    6            53136-VK9-A01    Suporte A, Manopla

    7            53137-VK9-A01    Suporte B, Manopla

    8            53138-VK9-A01    Suporte C, Manopla

    9            53165-VK9-A00    Manopla, Direita

    10          53166-VK9-A00     Manopla, Esquerda

    11          90104-VK9-A01     Parafuso, Allen, 6x30

    12          90651-MA6-720    Presilha, Fiação Principal

    13          93893-05010-00    Parafuso-arruela, 5x10

    14          94002-06000-0S    Porca, Sextavada, 6mm

    15          90011-Z0H-811       Parafuso, Allen, 5x9

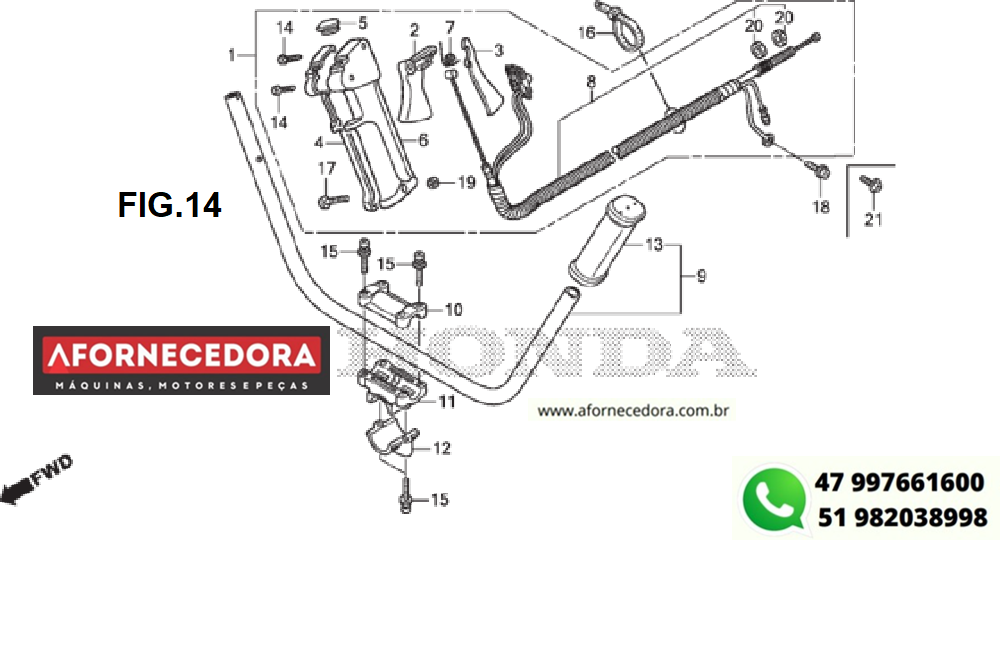

    FIGURA 14 – MANOPLA / ALAVANCA ACELERADOR(2)

    Nº Explod.    Cod.IBF          Descrição

    1            17850-VK9-L01     Alavanca Conj., Acelerador

    2            17851-VH8-761    Alavanca, Acelerador (Amarelo)

    3            17852-VJ8-C01     Alavanca, Trava Acelerador

    4            17853-VF9-V31    Manopla, Direita Alavanca Acelerador

    5            17854-VF9-V31    Capa, Alavanca Acelerador

    6            17856-VF9-V31    Manopla, Esquerda Alavanca Acelerador

    7            17859-VF9-V31    Mola, Alavanca Acelerador

    8            32100-VK9-L01     Fiação Conj., Principal

    9            53100-VK9-L00      Tubo Conj., Manopla

    10          53136-VK9-A01     Suporte A, Manopla

    11          53137-VK9-A01     Suporte B, Manopla

    12          53138-VK9-A01     Suporte C, Manopla

    13          53166-VK9-A00     Manopla, Esquerda

    14          90101-VF9-V31     Parafuso, Fixação, 4x20

    15          90104-VK9-A01     Parafuso, Allen, 6x30

    16          90651-MA6-720   Presilha, Fiação Principal

    17          93500-05030-0G   Parafuso, Phillips, 5x30

    18          93893-05010-00   Parafuso-arruela, 5x10

    19          94002-05070-0S   Porca, Sextavada, 5mm

    20          94002-06000-0S   Porca, Sextavada, 6mm

    21          90011-Z0H-811      Parafuso, Allen, 5x9

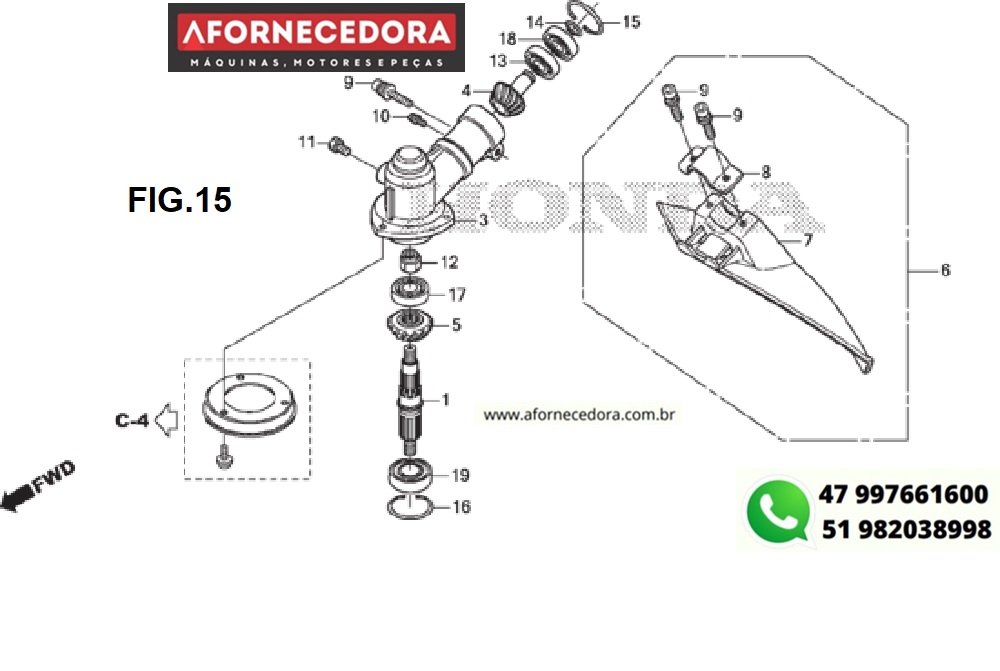

    FIGURA 15 – CAIXA DE TRANSMISSÃO(1)

    Nº Explod.    Cod.IBF           Descrição

    1            23326-VR5-T01       Eixo, Engrenagem

    3            41101-VR5-T01       Carcaça, Engrenagem

    4            41131-VK9-A01     Pinhão, Cônico

    5            41141-VK9-A01      Engrenagem, Cônica

    6            76200-VK9-A01      Defletor Conj., Grama

    7            76245-VK9-A01      Defletor Comp., Grama

    8            76248-VK9-A01      Suporte, Protetor

    9            90104-VK9-A01      Parafuso, Allen, 6x30

    10          90105-VK9-A01      Parafuso, Fixação, 5x10

    11          90115-VL5-A11     Parafuso, Sextavado, 6x8

    12          90301-VR5-T01     Porca-U, Sextavada, 8mm

    13          91051-VR5-T01      Rolamento, Radial Esferas, 6001

    14          94510-12000           Anel Elástico, Externo, 12mm

    15          94520-28000          Anel Elástico, Interno, 28mm

    16          94520-35000           Anel Elástico, Interno, 35mm

    17          96100-60010-00    Rolamento, Radial Esferas, 6001

    18          96120-60010-00    Rolamento, Radial Esferas, 6001

    19          96150-62020-10    Rolamento, Radial Esferas, 6202UU

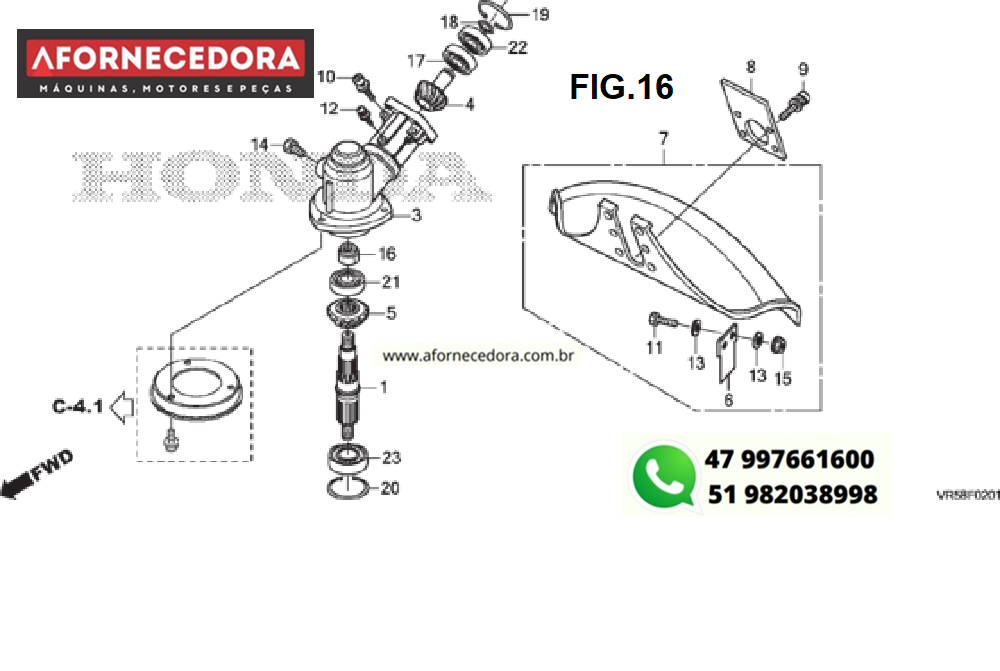

    FIGURA 16 – CAIXA DE TRANSMISSÃO(2)
    Nº Explod.    Cod.IBF          Descrição

    1            23326-VR5-T01      Eixo, Engrenagem

    3            41101-VR5-B01    Carcaça, Engrenagem

    4            41131-VK9-A01     Pinhão, Cônico

    5            41141-VK9-A01     Engrenagem, Cônica

    6            72571-VK9-L01      Placa, Corte Nylon

    7            76200-VK9-L01      Defletor Conj., Grama

    8            76248-VK9-L01      Suporte, Protetor

    9            90103-VL5-G41     Parafuso, Allen, 5x20

                  90101-VK9-L01

    10          90103-VK9-L01      Parafuso, Allen, 6x25

    11          90104-VK9-L01     Parafuso, Sextavado, 6x20

    12          90105-VK9-A01     Parafuso, Fixação, 5x10

    13          90105-VK9-L01      Arruela, Lisa, 6mm

    14          90115-VL5-A11     Parafuso, Sextavado, 6x8

    15          90301-VK9-L01     Porca, Trava, 6mm

    16          90301-VR5-T01     Porca-U, Sextavada, 8mm

    17          91051-VR5-T01     Rolamento, Radial Esferas, 6001

    18          94510-12000          Anel Elástico, Externo, 12mm

    19          94520-28000          Anel Elástico, Interno, 28mm

    20          94520-35000          Anel Elástico, Interno, 35mm

    21          96100-60010-00   Rolamento, Radial Esferas, 6001

    22          96120-60010-00   Rolamento, Radial Esferas, 6001

    23          96150-62020-10   Rolamento, Radial Esferas, 6202UU

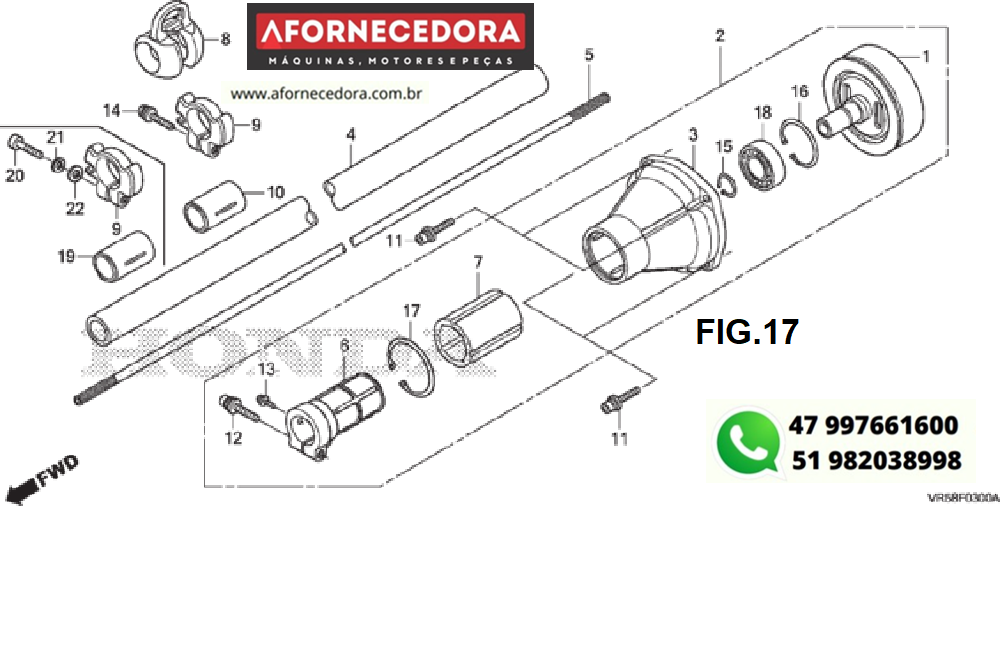

    FIGURA 17 – TUBO DO CHASSI/CARCAÇA DA EMBREAGEM

    Nº Explod.    Cod.IBF          Descrição

    1            22100-VK9-A02    Carcaça Externa Comp., Embreagem

    2            22260-VK9-A02     Carcaça Comp., Embreagem

    3            22261-VK9-A01     Carcaça, Embreagem (A)

    4            40230-VK9-A00     Tubo Conj., Chassi

                  40230-VK9-L00

    5            41411-VK9-A00     Eixo, Tração

    6            50225-VK9-A01    Suporte, Fixação Motor

    7            50237-VK9-A01     Coxim, Fixação Motor

    8            50374-VK9-A00     Suporte (A)

    9            50376-VK9-A00     Suporte (B)

    10          50378-VK9-A00     Suporte (C)

    11          90102-VK9-A01     Parafuso, Allen, 6x20

    12          90104-VK9-A01     Parafuso, Allen, 6x30

    13          90105-VK9-A01     Parafuso, Fixação, 5x10

    14          93893-05020-07   Parafuso-arruela, 5x20

    15          94510-15000          Anel Elástico, Externo, 15mm

    16          94520-35000          Anel Elástico, Interno, 35mm

    17          94520-45000          Anel Elástico, Interno, 45mm

    18          96130-62020-10   Rolamento, Radial Esferas, 6202

    19          50379-VK9-L60      Bucha

    20          90106-VK9-L61      Parafuso, Torx, 5x20

    21          90107-VK9-L61      Arruela, Pressão, 5mm

    22          90108-VK9-L61      Arruela, Lisa, 5mm

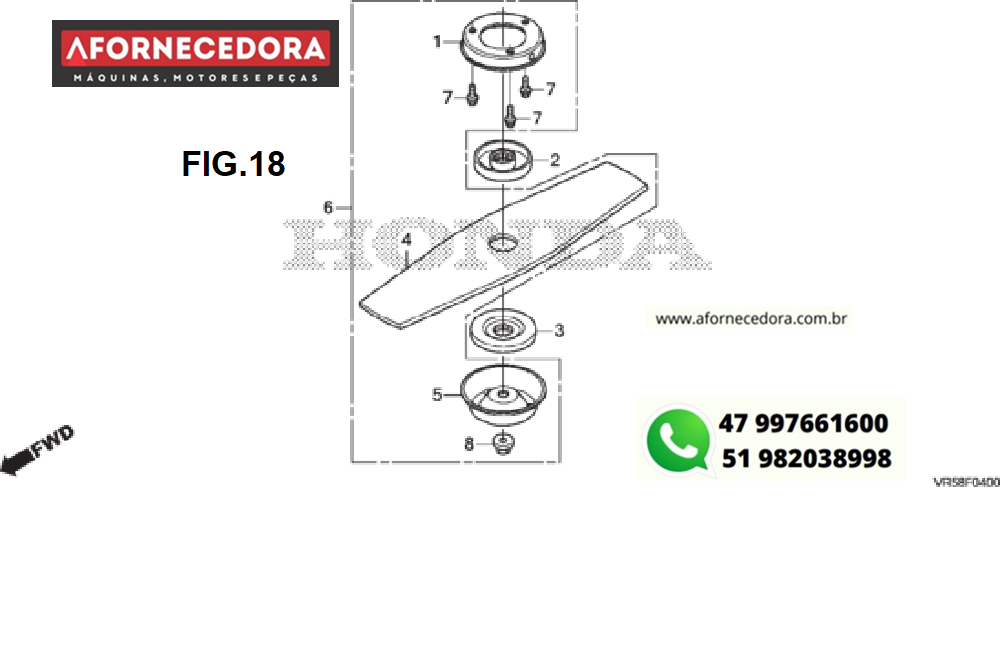

    FIGURA 18 – LÂMINA(1)

    Nº Explod.    Cod.IBF          Descrição

    1            21912-VR5-T01     Protetor, Grama

    2            41125-VK9-A01    Suporte A, Lâmina

    3            41126-VK9-A01     Suporte B, Lâmina

    4            72511-VR5-T00      Lâmina, Corte

    5            72623-VK9-A01     Tampa, Parafuso

    6            72800-VR5-T01      Jogo de Lâminas (2 Lâminas)

    7            90105-VK9-A01     Parafuso, Fixação, 5x10

    8           90301-VK9-A01      Porca, Flange, 10mm

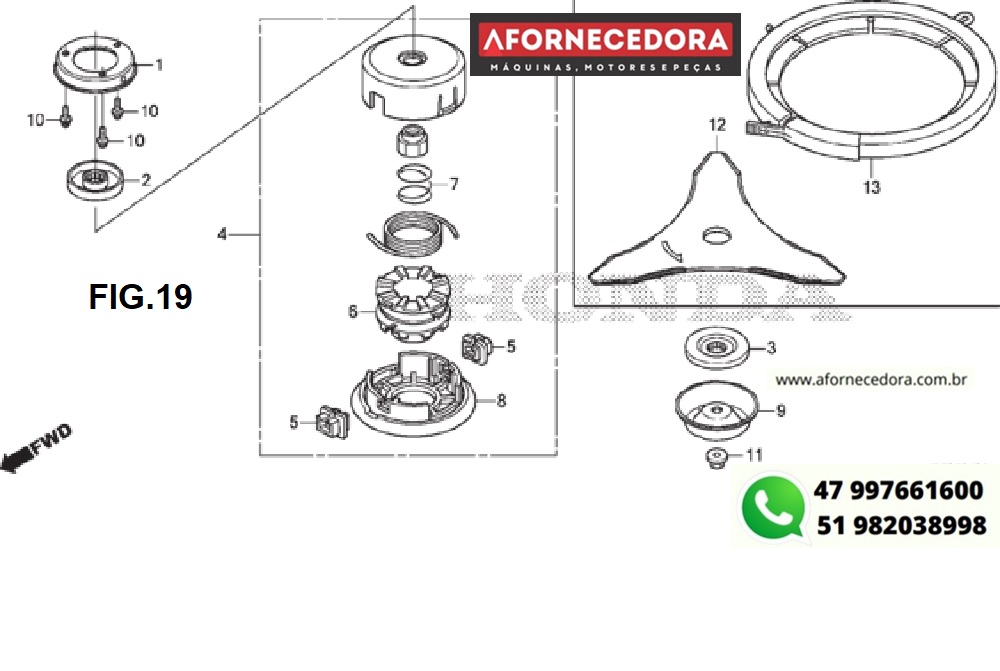

    FIGURA 19 – CORTADOR DE NYLON / LÂMINA(2)

    Nº Explod.    Cod.IBF          Descrição

    1            21912-VR5-T01     Protetor, Grama

    2            41125-VK9-A01     Suporte A, Lâmina

    3           41126-VK9-A01    Suporte B, Lâmina

    4           72560-VR5-B01     Cortador Conj., Nylon

    5           72562-VL5-G41     Orifício

    6           72563-VL5-G41     Carretel

    7           72564-VL5-G41     Mola

    8           72566-VL5-G41     Tampa

    9           72623-VK9-A01     Tampa, Parafuso

    10         90105-VK9-A01     Parafuso, Fixação, 5x10

    11         90301-VK9-A01     Porca, Flange, 10mm

    12        72511-VK9-L01       Lâmina, Corte (3-Dentes)

    13        72534-VL5-G41      Tampa, Lâmina

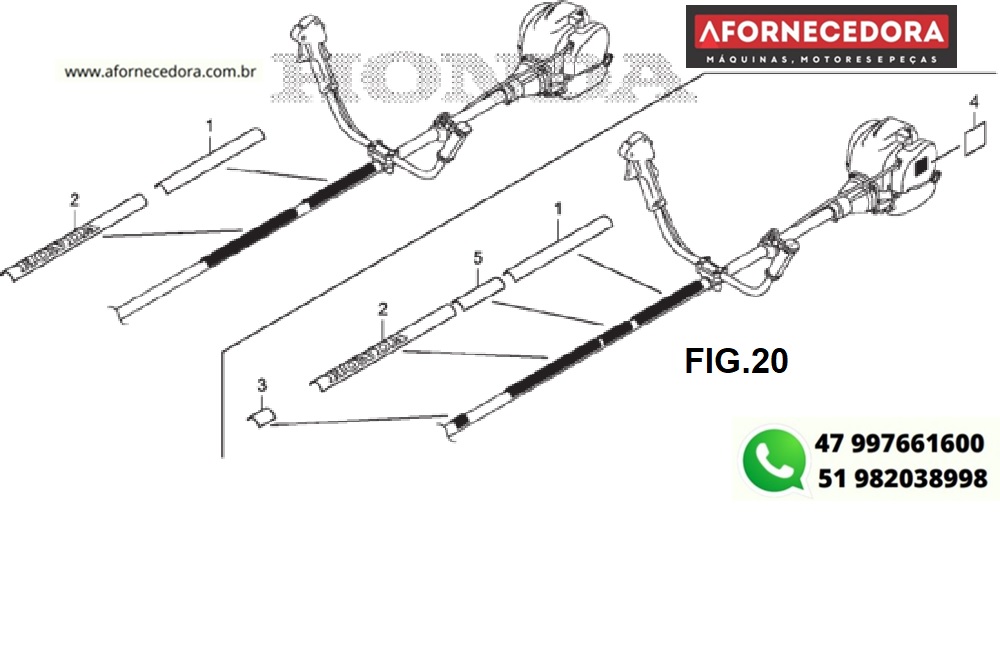

    FIGURA 20 - ETIQUETAS

    Nº Explod.    Cod.IBF          Descrição

    1            87150-VF9-A00    Etiqueta, Precaução

                  87150-VL5-G40

    2            87521-VR5-T00     Emblema (UMK450T)

    3            87108-VL6-H30     Etiqueta, Indicação PTO

    4            87594-VR5-B00    Etiqueta, Precaução Óleo

    5            87641-VL5-G40    Etiqueta, Precaução Lâmina

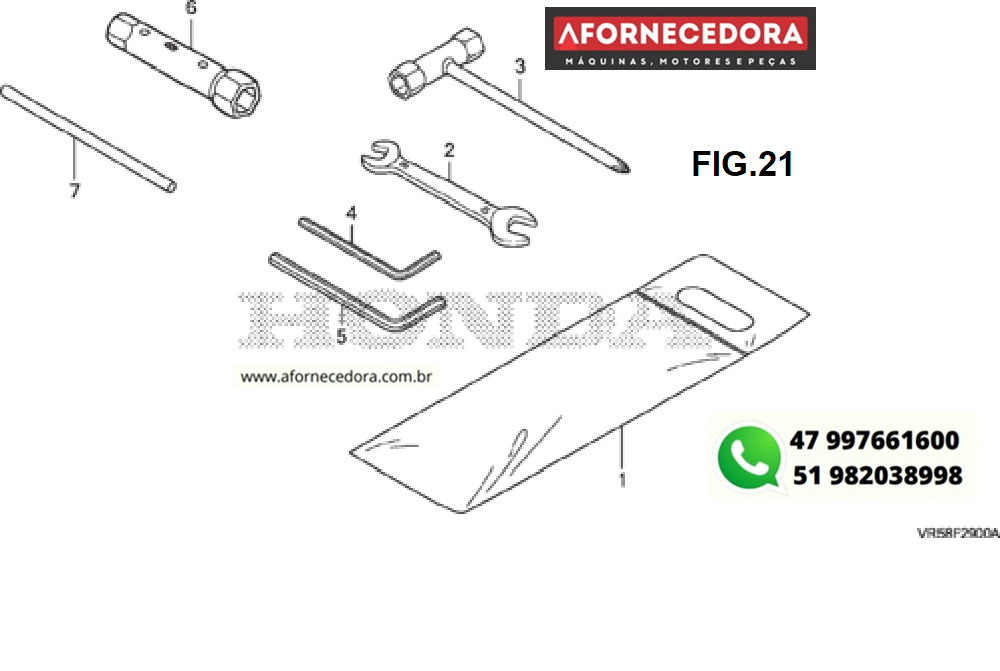

    FIGURA 21 - FERRAMENTAS

    Nº Explod.    Cod.IBF          Descrição

    1          89101-VK9-A01       Bolsa, Ferramentas

    2          89211-KWW-601    Chave, Boca, 8x10 (ATC)

    3          89216-VK9-A01       Chave, Velas (P16X17)

    4          89221-KW3-000     Chave, Allen, 4mm

    5          89221-MJ4-000      Chave, Allen, 5mm

    6          89216-VJ3-J10       Chave, Velas (16X19)

    7          99005-01000           Cabo A, Chave Velas

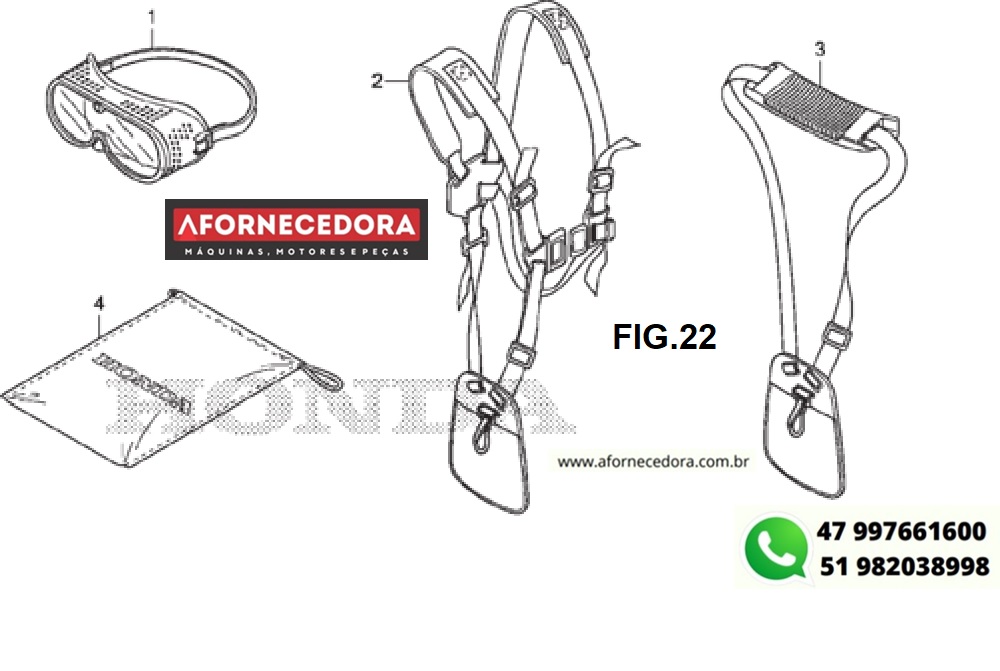

    FIGURA 22 – SUPORTE OMBRO

    Nº Explod.    Cod.IBF          Descrição

    1           60156-VK9-A01      Óculos, Segurança

    2           68150-VR5-D01      Cinto Conj., Ombro

                 68150-VR5-B01

    3           68150-VR5-T01       Cinto Conj., Ombro

    4           89104-VK9-A00     Bolsa, Transporte

    • assignmentDESCRIÇÃO COMPLETA

      FIGURA 1 – CARCAÇA DO MOTOR

      Nº Explod.    Cod.IBF         Descrição

      1            10100-Z3V-415     Carcaça, Motor

      2             12310-Z0Z-000      Tampa Comp., Cabeçote

      4             12314-Z0H-300     Coxim, Tampa Cabeçote

      5             12367-Z0H-000     Filtro, Respiro

      6             14431-Z3V-003     Braço Oscilante, Válvula Admissão

      7             14441-Z3V-003     Braço Oscilante, Válvula Escape

      8             14730-Z0Z-000      Tucho Comp., Válvula Admissão

      9             14740-Z0Z-000      Tucho Comp., Válvula Escape

      10           15422-Z3V-000     Tubo, Óleo

      11           15510-Z3E-000      Placa Conj., Válvula Saída Óleo

      12           15600-Z3F-000      Tampa Conj., Abastecimento Óleo

      13           15625-Z0T-800      Guarnição, Tampa Abastecimento Óleo

      14           15721-Z0Z-000      Tubo, Respiro

      15           31914-Z0H-003     Vela, Ignição (CMR4H) (NGK)

                      31915-Z0H-003     Vela, Ignição (CMR5H) (NGK)

                      31916-Z0H-003     Vela, Ignição (CMR6H) (NGK)

      16           90009-Z3E-901    Parafuso, Allen, 5x20

      17           90010-Z3V-003     Parafuso, Allen, 5x39

      18           90013-Z3E-003      Parafuso, Phillips, 4x8

      19           90013-Z3F-003      Parafuso, Phillips, 4x8

      20           90017-Z0H-000     Parafuso, Ajuste

      21           90019-Z0H-003     Parafuso, Allen, 5x12

      22           90206-ZM3-000   Porca, Ajuste

      23           94305-40102           Pino, Pressão, 4x10

      24           95002-41200-08   Braçadeira, Tubo (D12)



      FIGURA 2 – ÁRVORE DE MANIVELAS/PISTÃO

      Nº Explod.    Cod.IBF         Descrição

      1             13010-Z3V-013     Anel, Pistão Jogo

      2             13101-Z3V-000     Pistão

      3             13111-Z3V-000     Pino, Pistão

      4             13115-Z3V-000     Trava, Pino Pistão, 9mm

      5             13310-Z3V-020     Árvore Manivelas, Comp.

      6             13310-Z3V-PA2    Árvore Manivelas, Comp.

      7             91212-Z3E-003      Retentor, Óleo, 10x20x5

      8             91214-Z3F-003    Retentor, Óleo, 15x25x6



      FIGURA 3 – POLIA DE COMANDO

      Nº Explod.    Cod.IBF         Descrição

      1             12209-Z3E-003    Retentor, Óleo Haste Válvulas

      2             14126-Z0Z-003    Rolete, 4x31,8

      3             14320-Z3V-000   Polia Comp., Árvore Comando

      4             14400-Z3V-003   Correia, Acionamento (78ZU5 G-310)

      5             14711-Z3V-000   Válvula, Admissão

      6             14721-Z0Z-800    Válvula, Escape (ZE/ZZE)

                     14721-Z3F-000     Válvula, Escape (FE)

      7             14751-Z0Z-000    Mola, Válvula

      8             14771-Z3F-000    Retentor, Mola Válvula



      FIGURA 4 – SISTEMA DE PARTIDA

      Nº Explod.    Cod.IBF         Descrição

      1            28400-Z3V-003     Sistema Partida, Conj.

      2            28414-Z3V-003     Carcaça, Sistema Partida

      3            28421-ZM3-003   Polia, Sistema Partida

      4            28433-ZM3-003   Guia, Corda

      5            28442-Z0H-003     Mola, Sistema Partida

      6            28451-Z0H-003     Polia, Sistema Partida

      7            28459-Z0H-003     Gancho

      8            28461-Z3F-M01   Manopla, Sistema Partida

      9            28462-ZM3-003   Corda, Sistema Partida

      10          90012-ZM3-003   Parafuso, Fixação

      11          90018-Z3E-901     Parafuso, Allen, 5x16

      12          91504-ZM3-003   Bucha

      13          91506-ZM3-000   Bucha A, Tampa Cabeçote



      FIGURA 5 – TAMPA DA VENTOINHA/EMBREAGEM

      Nº Explod.    Cod.IBF         Descrição

      1             19611-Z3V-000   Tampa, Ventoinha

      2             22000-Z3V-003   Embreagem, Conj.

      3             22253-Z3F-000    Parafuso, Embreagem (8mm)

      4             22254-Z3F-000    Arruela, Embreagem (8x17)

      5             22255-Z3F-000    Arruela, Ondulada, (10mm)

      6             90009-Z3E-901    Parafuso, Allen, 5x20



      FIGURA 6 – CARBURADOR

      Nº Explod.    Cod.IBF         Descrição

      1            16010-ZM3-004   Junta, Diafragma Medição

      2            16011-Z0H-013     Junta, Bomba

      3            16013-Z0H-003    Diafragma Conj., Medição

      4            16014-ZM3-004   Diafragma, Bomba

      5            16015-Z0H-013    Carcaça Conj., Bomba

                    16015-Z3F-J42

      6            16017-ZM3-004    Carcaça Conj., Passagem Ar

      7            16018-ZM3-802    Tela, Interna

      8            16019-ZM3-004    Válvula, Agulha Interna

      9            16020-ZM3-004    Mola, Alavanca Medição

      10          16021-ZM3-004    Parafuso, Pino Alavanca Medição

                     16021-Z3F-J42

      11          16022-ZM3-014    Pino, Alavanca Medição

      12          16023-ZM3-004    Alavanca, Medição

      13          16024-Z0H-003      Anel, Retentor

      14          16025-ZM3-004    Anel, Vedação

      15          16026-ZM3-004    Tampa, Bomba Primária

      16          16027-ZM3-004    Deslizador

      17          16028-ZM3-004    Parafuso, Bucha Acelerador

      18          16029-ZM3-004    Parafuso, Tampa Bomba

      19          16030-ZM3-004     Mola, Bomba

      20          16031-ZM3-004     Arruela

      21          16032-ZM3-004     Bomba, Primária

      22          16035-ZM3-802     Filtro, Entrada Combustível

      23          16100-Z3V-812       Carburador Conj. (WYB 52)

                    16100-Z3V-004       Carburador Conj. (WYB 51)

                    16100-Z3V-602      Carburador Conj. (WYB 54)

      24         16221-Z3V-000        Guarnição, Carburador

      25         16231-Z3V-000       Guarnição, Suporte

      26         19631-Z3V-000        Suporte

      27         19632-Z3V-000       Espaçador, Suporte

      28         90014-Z3F-000       Parafuso, 5x58

      29         90018-Z3E-901       Parafuso, Allen, 5x16

      30         91301-ZM3-000     Anel, Vedação, 14,8x2,4

      31         91308-Z3V-000        Anel, Vedação, 14,8x2,4

      32         91506-ZM3-000      Bucha A, Tampa Cabeçote

      33         99101-Z0Z-0420     Giclê ( #42)

                   99101-Z0Z-0430       Giclê ( #43)

                   99101-Z0Z-0440      Giclê ( #44)

                   99101-Z0Z-0410       Giclê ( #41)

                   99101-Z0Z-0430       Giclê ( #43)

                   99101-Z0Z-0440       Giclê ( #44)

                   99101-Z0Z-0450       Giclê ( #45,0)

                   99101-Z0Z-0460      Giclê ( #46,0)





      FIGURA 7 -  FILTRO DE AR

      Nº Explod.    Cod.IBF          Descrição

      1            17204-Z3F-000       Placa, Separadora Óleo

      2            17211-Z3F-000       Elemento, Filtro Ar

      3            17220-Z3V-010      Carcaça Comp., Filtro Ar

      4            17231-Z3V-000      Tampa, Filtro Ar

      5            90009-Z3F-901      Parafuso, Allen, 5x25

      6            90018-Z3E-901       Parafuso, Allen, 5x16

      7            90028-Z3V-000      Parafuso, Especial, 6x16

      8            91501-Z3F-000       Bucha, Carcaça Filtro Ar (A)

      9            91502-Z3F-000      Bucha, Carcaça Filtro Ar (B)

      10          91503-Z3F-000      Bucha, Carcaça Filtro Ar (C)

      11          94050-05000          Porca, Flange, 5mm



      FIGURA 8 - SILENCIOSO

      Nº Explod.    Cod.IBF          Descrição

      1            18310-Z3V-000      Silencioso Comp.

      2            18515-Z3V-000      Guia, Ar

      3            18518-Z3V-000     Guia Comp. Inferior Ar

      4            90001-Z0Z-013      Prisioneiro, 5x56,5

      5            90018-Z3E-901       Parafuso, Allen, 5x16

      6            90136-SM4-901    Porca, Autotravante, 5mm

      7            91506-ZM3-000    Bucha A, Tampa Cabeçote



      FIGURA 9 – TANQUE DE COMBUSTÍVEL

      Nº Explod.    Cod.IBF          Descrição

      1            16865-Z6J-010       Protetor, Tubo

      2            17504-ZM3-003    Coxim, Tubo Combustível

      3            17511-Z0Z-013       Tanque, Combustível

      4            17519-ZM5-003    Conexão

      5            17533-Z0H-000       Bucha, Fixação Tanque

      6           17555-Z0Z-000        Protetor, Tanque

      7           17620-ZM3-818      Tampa Conj., Tanque Combustível

      8           17672-Z0H-003      Filtro, Combustível

      9           17700-Z3V-PA0     Bucha Conj., Tanque Combustível

      10         17701-Z3V-000      Tubo, Abastecimento Combustível

      11         17702-Z3V-600      Tubo, Retorno Combustível

      12         17703-Z6K-801      Tubo A, Combustível

      13         90010-Z3E-901      Parafuso, Allen, 5x30

      14         90018-Z3E-901      Parafuso, Allen, 5x16.

      15         91401-Z3E-000     Presilha, Tubo (B1 5)

      16         91501-Z0H-000      Bucha, Protetora Tanque

      17         91506-ZM3-000    Bucha A, Tampa Cabeçote



      FIGURA 10 – GERADOR

      Nº Explod.    Cod.IBF          Descrição

      1            30500-Z3V-003      Bobina Ignição, Conj.

      2            30523-Z3V-000      Presilha, Guia Ar

      3            31110-Z3V-003      Gerador Comp.

      4            32195-Z0Z-J00      Fiação, Interruptor Parada

      5            90012-Z3E-003       Parafuso, Allen, 4x14

      6            94050-08000           Porca, Flange, 8mm



      FIGURA 11- TAMPA SUPERIOR

      Nº Explod.    Cod.IBF          Descrição

      1            19720-Z3V-J01ZA   Tampa Comp., Superior

                    *R280*                                                                Vermelho Power

      2            90015-Z3E-900       Parafuso, Tampa Superior



      FIGURA 12 – ETIQUETAS

      Nº Explod.    Cod.IBF          Descrição

      1            87521-Z3V-000      Emblema

      2            87601-Z0H-J50       Etiqueta, Tipo (GY4)

                     87601-Z0H-J30       Etiqueta, Tipo (GY2)

                     87601-Z0H-J40       Etiqueta, Tipo (GY3)

      3            87660-Z3V-J00        Etiqueta (4-Tempos)



      FIGURA 13 – MANOPLA  / ALAVANCA ACELERADOR(1)

      Nº Explod.    Cod.IBF          Descrição

      1            17735-VK9-A00     Tubo, Corrugado

      2            17850-VK9-A01     Alavanca Conj., Acelerador

      3            17910-VK9-A00    Cabo Comp., Acelerador

      4            35120-VK9-A01     Interruptor Conj., Parada Motor

      5            53100-VK9-A00     Tubo Conj., Manopla

      6            53136-VK9-A01    Suporte A, Manopla

      7            53137-VK9-A01    Suporte B, Manopla

      8            53138-VK9-A01    Suporte C, Manopla

      9            53165-VK9-A00    Manopla, Direita

      10          53166-VK9-A00     Manopla, Esquerda

      11          90104-VK9-A01     Parafuso, Allen, 6x30

      12          90651-MA6-720    Presilha, Fiação Principal

      13          93893-05010-00    Parafuso-arruela, 5x10

      14          94002-06000-0S    Porca, Sextavada, 6mm

      15          90011-Z0H-811       Parafuso, Allen, 5x9



      FIGURA 14 – MANOPLA / ALAVANCA ACELERADOR(2)

      Nº Explod.    Cod.IBF          Descrição

      1            17850-VK9-L01     Alavanca Conj., Acelerador

      2            17851-VH8-761    Alavanca, Acelerador (Amarelo)

      3            17852-VJ8-C01     Alavanca, Trava Acelerador

      4            17853-VF9-V31    Manopla, Direita Alavanca Acelerador

      5            17854-VF9-V31    Capa, Alavanca Acelerador

      6            17856-VF9-V31    Manopla, Esquerda Alavanca Acelerador

      7            17859-VF9-V31    Mola, Alavanca Acelerador

      8            32100-VK9-L01     Fiação Conj., Principal

      9            53100-VK9-L00      Tubo Conj., Manopla

      10          53136-VK9-A01     Suporte A, Manopla

      11          53137-VK9-A01     Suporte B, Manopla

      12          53138-VK9-A01     Suporte C, Manopla

      13          53166-VK9-A00     Manopla, Esquerda

      14          90101-VF9-V31     Parafuso, Fixação, 4x20

      15          90104-VK9-A01     Parafuso, Allen, 6x30

      16          90651-MA6-720   Presilha, Fiação Principal

      17          93500-05030-0G   Parafuso, Phillips, 5x30

      18          93893-05010-00   Parafuso-arruela, 5x10

      19          94002-05070-0S   Porca, Sextavada, 5mm

      20          94002-06000-0S   Porca, Sextavada, 6mm

      21          90011-Z0H-811      Parafuso, Allen, 5x9



      FIGURA 15 – CAIXA DE TRANSMISSÃO(1)

      Nº Explod.    Cod.IBF           Descrição

      1            23326-VR5-T01       Eixo, Engrenagem

      3            41101-VR5-T01       Carcaça, Engrenagem

      4            41131-VK9-A01     Pinhão, Cônico

      5            41141-VK9-A01      Engrenagem, Cônica

      6            76200-VK9-A01      Defletor Conj., Grama

      7            76245-VK9-A01      Defletor Comp., Grama

      8            76248-VK9-A01      Suporte, Protetor

      9            90104-VK9-A01      Parafuso, Allen, 6x30

      10          90105-VK9-A01      Parafuso, Fixação, 5x10

      11          90115-VL5-A11     Parafuso, Sextavado, 6x8

      12          90301-VR5-T01     Porca-U, Sextavada, 8mm

      13          91051-VR5-T01      Rolamento, Radial Esferas, 6001

      14          94510-12000           Anel Elástico, Externo, 12mm

      15          94520-28000          Anel Elástico, Interno, 28mm

      16          94520-35000           Anel Elástico, Interno, 35mm

      17          96100-60010-00    Rolamento, Radial Esferas, 6001

      18          96120-60010-00    Rolamento, Radial Esferas, 6001

      19          96150-62020-10    Rolamento, Radial Esferas, 6202UU



      FIGURA 16 – CAIXA DE TRANSMISSÃO(2)
      Nº Explod.    Cod.IBF          Descrição

      1            23326-VR5-T01      Eixo, Engrenagem

      3            41101-VR5-B01    Carcaça, Engrenagem

      4            41131-VK9-A01     Pinhão, Cônico

      5            41141-VK9-A01     Engrenagem, Cônica

      6            72571-VK9-L01      Placa, Corte Nylon

      7            76200-VK9-L01      Defletor Conj., Grama

      8            76248-VK9-L01      Suporte, Protetor

      9            90103-VL5-G41     Parafuso, Allen, 5x20

                    90101-VK9-L01

      10          90103-VK9-L01      Parafuso, Allen, 6x25

      11          90104-VK9-L01     Parafuso, Sextavado, 6x20

      12          90105-VK9-A01     Parafuso, Fixação, 5x10

      13          90105-VK9-L01      Arruela, Lisa, 6mm

      14          90115-VL5-A11     Parafuso, Sextavado, 6x8

      15          90301-VK9-L01     Porca, Trava, 6mm

      16          90301-VR5-T01     Porca-U, Sextavada, 8mm

      17          91051-VR5-T01     Rolamento, Radial Esferas, 6001

      18          94510-12000          Anel Elástico, Externo, 12mm

      19          94520-28000          Anel Elástico, Interno, 28mm

      20          94520-35000          Anel Elástico, Interno, 35mm

      21          96100-60010-00   Rolamento, Radial Esferas, 6001

      22          96120-60010-00   Rolamento, Radial Esferas, 6001

      23          96150-62020-10   Rolamento, Radial Esferas, 6202UU



      FIGURA 17 – TUBO DO CHASSI/CARCAÇA DA EMBREAGEM

      Nº Explod.    Cod.IBF          Descrição

      1            22100-VK9-A02    Carcaça Externa Comp., Embreagem

      2            22260-VK9-A02     Carcaça Comp., Embreagem

      3            22261-VK9-A01     Carcaça, Embreagem (A)

      4            40230-VK9-A00     Tubo Conj., Chassi

                    40230-VK9-L00

      5            41411-VK9-A00     Eixo, Tração

      6            50225-VK9-A01    Suporte, Fixação Motor

      7            50237-VK9-A01     Coxim, Fixação Motor

      8            50374-VK9-A00     Suporte (A)

      9            50376-VK9-A00     Suporte (B)

      10          50378-VK9-A00     Suporte (C)

      11          90102-VK9-A01     Parafuso, Allen, 6x20

      12          90104-VK9-A01     Parafuso, Allen, 6x30

      13          90105-VK9-A01     Parafuso, Fixação, 5x10

      14          93893-05020-07   Parafuso-arruela, 5x20

      15          94510-15000          Anel Elástico, Externo, 15mm

      16          94520-35000          Anel Elástico, Interno, 35mm

      17          94520-45000          Anel Elástico, Interno, 45mm

      18          96130-62020-10   Rolamento, Radial Esferas, 6202

      19          50379-VK9-L60      Bucha

      20          90106-VK9-L61      Parafuso, Torx, 5x20

      21          90107-VK9-L61      Arruela, Pressão, 5mm

      22          90108-VK9-L61      Arruela, Lisa, 5mm



      FIGURA 18 – LÂMINA(1)

      Nº Explod.    Cod.IBF          Descrição

      1            21912-VR5-T01     Protetor, Grama

      2            41125-VK9-A01    Suporte A, Lâmina

      3            41126-VK9-A01     Suporte B, Lâmina

      4            72511-VR5-T00      Lâmina, Corte

      5            72623-VK9-A01     Tampa, Parafuso

      6            72800-VR5-T01      Jogo de Lâminas (2 Lâminas)

      7            90105-VK9-A01     Parafuso, Fixação, 5x10

      8           90301-VK9-A01      Porca, Flange, 10mm



      FIGURA 19 – CORTADOR DE NYLON / LÂMINA(2)

      Nº Explod.    Cod.IBF          Descrição

      1            21912-VR5-T01     Protetor, Grama

      2            41125-VK9-A01     Suporte A, Lâmina

      3           41126-VK9-A01    Suporte B, Lâmina

      4           72560-VR5-B01     Cortador Conj., Nylon

      5           72562-VL5-G41     Orifício

      6           72563-VL5-G41     Carretel

      7           72564-VL5-G41     Mola

      8           72566-VL5-G41     Tampa

      9           72623-VK9-A01     Tampa, Parafuso

      10         90105-VK9-A01     Parafuso, Fixação, 5x10

      11         90301-VK9-A01     Porca, Flange, 10mm

      12        72511-VK9-L01       Lâmina, Corte (3-Dentes)

      13        72534-VL5-G41      Tampa, Lâmina



      FIGURA 20 - ETIQUETAS

      Nº Explod.    Cod.IBF          Descrição

      1            87150-VF9-A00    Etiqueta, Precaução

                    87150-VL5-G40

      2            87521-VR5-T00     Emblema (UMK450T)

      3            87108-VL6-H30     Etiqueta, Indicação PTO

      4            87594-VR5-B00    Etiqueta, Precaução Óleo

      5            87641-VL5-G40    Etiqueta, Precaução Lâmina



      FIGURA 21 - FERRAMENTAS

      Nº Explod.    Cod.IBF          Descrição

      1          89101-VK9-A01       Bolsa, Ferramentas

      2          89211-KWW-601    Chave, Boca, 8x10 (ATC)

      3          89216-VK9-A01       Chave, Velas (P16X17)

      4          89221-KW3-000     Chave, Allen, 4mm

      5          89221-MJ4-000      Chave, Allen, 5mm

      6          89216-VJ3-J10       Chave, Velas (16X19)

      7          99005-01000           Cabo A, Chave Velas



      FIGURA 22 – SUPORTE OMBRO

      Nº Explod.    Cod.IBF          Descrição

      1           60156-VK9-A01      Óculos, Segurança

      2           68150-VR5-D01      Cinto Conj., Ombro

                   68150-VR5-B01

      3           68150-VR5-T01       Cinto Conj., Ombro

      4           89104-VK9-A00     Bolsa, Transporte




    Solicite um contato:

    Preencha o formulário abaixo:

    Confira também:

    ROÇADEIRA PROFISSIONAL GARTHEN CG-550B 2T 51,7CC

    Confira

    ROÇADEIRA 4 TEMPOS HONDA UMK435T 1,6HP 35CC SEMI PROFISSIONAL

    Confira

    VISTA EXPLODIDA - ROÇADEIRA LYNUS LYN-450

    Confira

    ROÇADEIRA LATERAL LYNUS LYN-450 42,7CC 2T

    Confira

    ROÇADEIRA 4 TEMPOS HONDA UMK450 2,0HP 50CC PROFISSIONAL

    Confira

    PEÇAS HONDA UMK435 - GX35

    Confira
