  • DESCRIÇÃO COMPLETA
  • FIGURA 01 – BLOCO DE CILINDRO

    Ref.         Nº da peça        Descrição

    1          12000-ZDJ-305           BLOCO CONJ., CILINDRO

    2          12201-ZOD-305          GUIA CONJ., VÁLVULA ESC. (O.S.)

    3          12204-ZOD-305          GUIA, VÁLVULA ADM, (O.S)

    4          12311-ZOD-000          TAMPA, CABEÇOTE

    5          12355-ZOD-000          TAMPA COMP. A, RESPIRO

    6          12365-ZOD-000          TAMPA COMP. B, RESPIRO

    7          15171-ZOD-VOO         TUBO, RESPIRO

    8          15571-ZOD-V71          VÁLVULA, DESCARGA DE ÓLEO

    9          15572-ZM7-000          PLACA, LIMITADORA

    10        15721-ZOD-000          TUBO, RESPIRO

    11        15721-ZOD-V70          TUBO, RESPIRO (BOMAG)

    12        90008-ZM7-000          PARAFUSO, 4X10

    13        90014-952-000            PARAFUSO, FLANGE, 6X14 (CT200)

    14        91202-ZE6-013           RETENTOR DE ÓLEO, 22X35X6

    15        93500-03005-0A         PARAFUSO, ALLEN, 3X5

    16        98056-55757               VELA DE IGNIÇÃO (U16FSR-UB)

                98056-55777               VELA DE IGNIÇÃO (CR5HSB

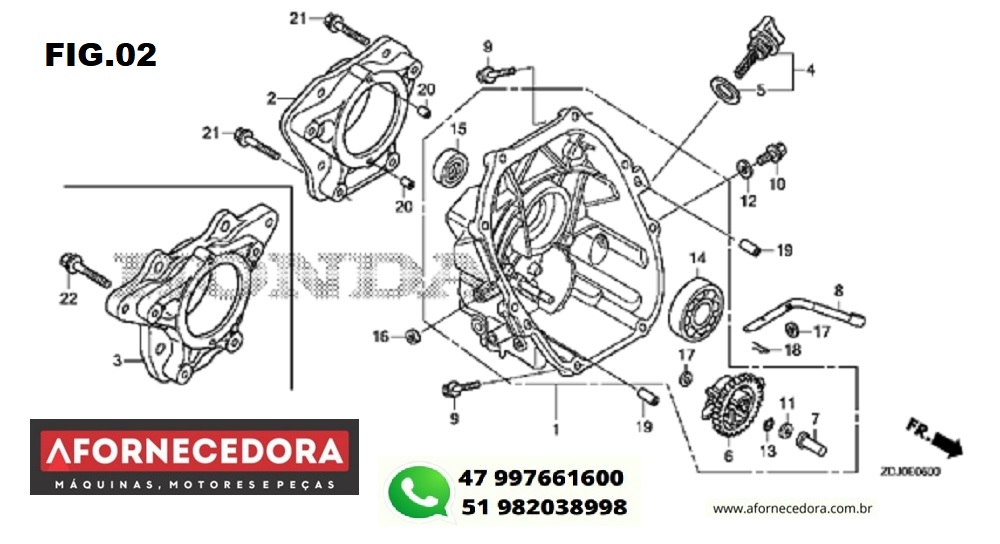

    FIGURA 02 – TAMPA DA CARCAÇA DO MOTOR

    Ref.         Nº da peça        Descrição

    1          11300-ZDJ-305           TAMPA CONJ., CARCAÇA DO MOTOR

                11300-ZDJ-305

    2          11511-ZOD-V00          FLANGE, P.T.O

    3          11511-ZOD-V1-           FLANGE, P.T.O

    4          15600-ZDF-000          TAMPA CONJ., ABASTECIMENTO DE ÓLEO

                 15600-Z3F-000

    5          15625-ZOT-800           JUNTA, TAMPA DE ABASTECIMENTO DE ÓLEO

    6          16510-ZL8-000           GOVERNADOR CONJ

    7          16531-ZE1-000           DESLIZADOR, GOVERNADOR

    8          16541-ZOD-000          EIXO, BRAÇO DO GOVERNADOR

    9          90212-952-000            PARAFUSO, FLANGE, 6X25 (CT200)

    10        90131-ZE1-000           PARAFUSO, DRENAGEM

    11        90451-ZE1-000           ARRUELA, ENCOSTO, 6MM

    12        90601-ZE1-000           ARRUELA, PARAFUSO DE DRENAGEM, 10,2MM.

     13       90602-ZE1-000           ANEL DE TRAVA, SUPORTE DO GOVERNADOR

    14        91001-878-003            ROLAMENTO, ESFERAS RADIAIS, 66/22

    15        91203-ZEO-013           RETENTOR DE ÓLEO, 22X41X6

    16        91231-891-003            RETENTOR DE ÓLEO. 6X11X4 (ARAI)

    17        94101-06800               ARRUELA, LISA, 6MM

    18        94251-08000               CUPILHA, 8MM

    19        94301-08200               PINO-GUIA, 8X20

    20        94303-06100               PINO-GUIA, 6X10

    21        95701-08040-00          PARAFUSO, FLANGE, 8X40

    22        95701-08045-00          PARAFUSO, FLANGE, 8X45

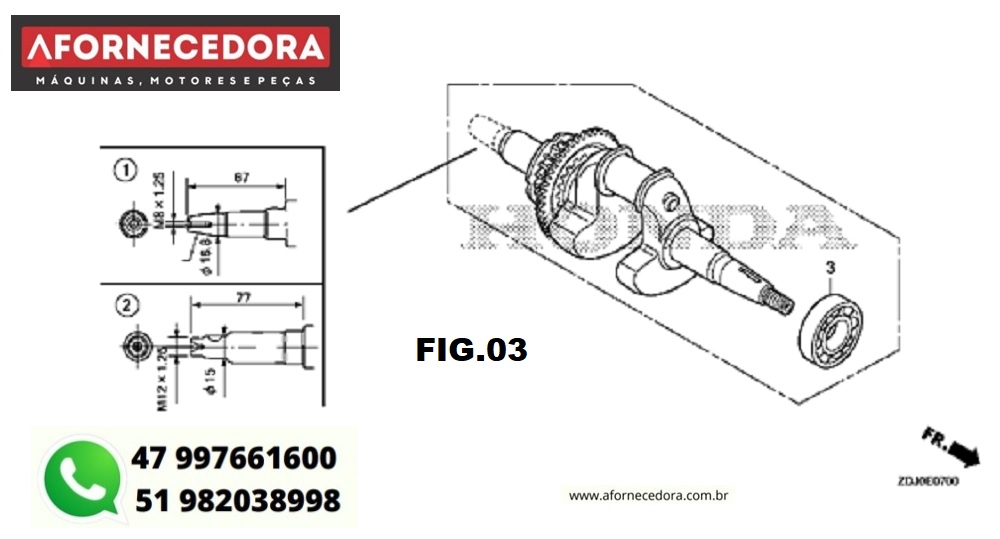

    FIGURA 03 – ÁRVORE DE MANIVELAS

    Ref.         Nº da peça        Descrição

    1          13310-ZDJ000            ÁRVORE DE MANIVELAS COMP

    2          13310-ZDJ-800           ÁRVORE DE MANIVELAS COMP

    3          91005-KS4-003           ROLAMENTO, ESFERAS RADIAIS, 62/22

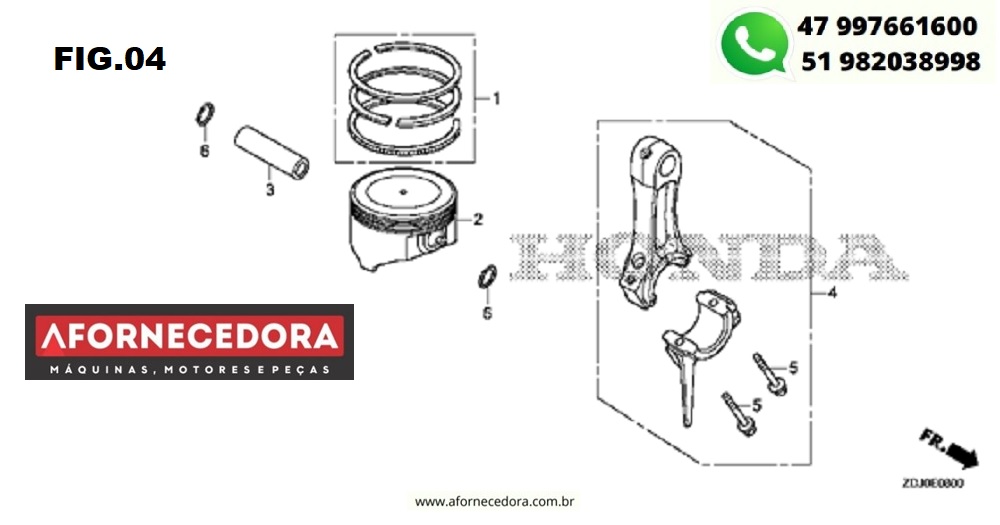

    FIGURA 04 – PISTÃO/BIELA

    Ref.         Nº da peça        Descrição

    1          13010-ZDJ-003           ANÉIS JOGO, PISTÃO (STD)(ANEL DE PISTÃO NIPPON)

    2          13101-ZDJ-000           PISTÃO

    3          13111-ZED-000           PINO, PISTÃO

    4          13200-ZDJ-000           BIELA CONJ

                13200-ZDJ-305           BIELA, CONJ.(SOBREMEDIDA)

    5          90001-ZDJ-000           PARAFUSO, BIELA, 6X32

    6          90551-ZEO-000           PRESILHA, PINO DO PISTÃO, 13MM

    FIGURA 05 – POLIA DE COMANDO

    Ref.         Nº da peça        Descrição

    1          12209-KT7-013           RETENTOR DE ÓLEO, HASTE DA VÁLVULA

    2          14320-ZDD-000          POLIA COMP., COMANDO

    3          14324-ZOD-000          EIXO, POLIA DE COMANDO

    4          14400-ZOD-003          CORREIA, SINCRONIZAÇÃO (61YU7 G-200

    5          14431-ZDD-000          BALANCIM, VÁLVULA DE ADMISSÃO

    6          14441-ZDD-000          BALANCIM, VÁLVULA DE ESCAPAMENTO

    7          14461-ZL8-000           EIXO, BALANCIM

    8          14711-ZOD-000          VÁLVULA, ADM

    9          14721-ZOD-000          VÁLVULA, ESC

    10        14751-ZOD-000          MOLA, VÁLVULA

    11        14771-ZM3-010          RETENTOR, MOLA DA VÁLVULA

    12        90012-333-000            PARAFUSO, AJUSTE DA VÁLVULA

    13        90206-001-000            PORCA, AJUSTE DA VÁLVULA

    14        91301-ZMO-V31         ANEL DE VEDAÇÃO, 6,8X1,9 (ARAI)

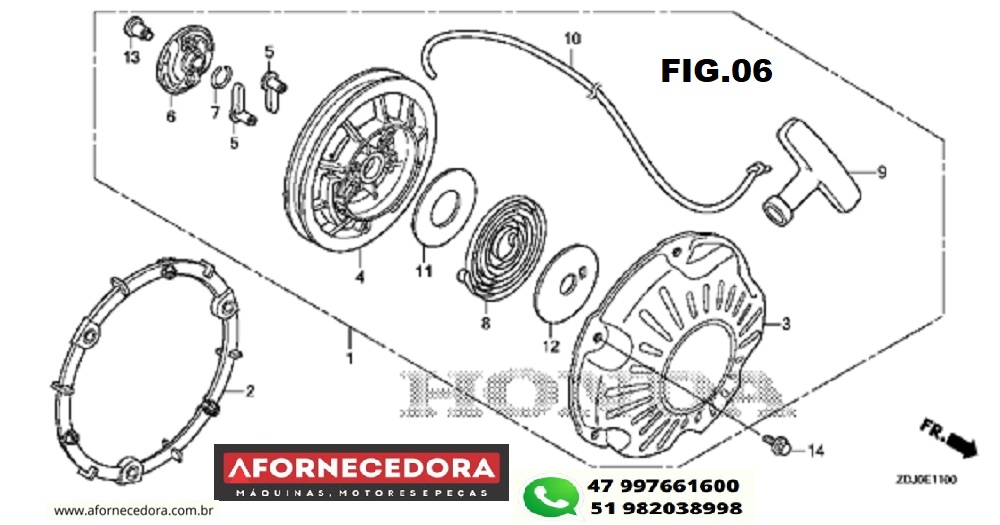

    FIGURA 06 – PARTIDA RETRÁTIL

    Ref.         Nº da peça        Descrição

    1          28400-ZDJ-003ZB      PARTIDA CONJ., RETRÁTIL*NH1*PRETA

                28400-ZDJ-003ZA      *R280*VERMELHA

    2          28405-ZDJ-000           ESPAÇADOR, PARTIDA RETRÁTIL

    3          28410-ZDJ-003ZB      CARCAÇA COMP., PARTIDA RETRÁTIL*NH1*PRETA

                28410-ZDJ-003ZA      *R280*VERMELHA

    4          28421-ZOD-V02          CARRETEL, PARTIDA RETRÁTIL

                28421-ZDD-003          CARRETEL, PARTIDA RETRÁTIL (PRETA)

    5          28422-ZGO-W02         CATRACA, PARTIDA

    6          28433-ZGO-W02         GUIA, CATRACA

    7          28441-ZW6-003          MOLA, FRICÇÃO

    8          28442-ZH8-003           MOLA, PARTIDA RETRÁTIL

    9          28461-ZH8-013           MANOPLA, PARTIDA RETRÁTIL

                28461-ZDD-003

    10        28462-ZOD-V03          CORDA, PARTIDA RETRÁTIL

    11        28467-ZOD-V02          PLACA, LATERAL

    12        28468-ZOD-V02          PLACA, DESLIZANTE

    13        90003-ZH8-003           PARAFUSO, AJUSTE

    14        95701-06014-00          PARAFUSO, FLANGE, 6X14

    FIGURA 07 – TAMPA DA VENTOINHA

    Ref.         Nº da peça        Descrição

    1          19610-ZOD-V00ZC     TAMPA COMP., VENTOINHA*R280*VERMELHA

                19610-Z4E-S30ZA      *NH1*PRETA

                19610-ZOD-V00ZB     *NH1*PRETA

                19610-Z4E-S11ZA      *NH1*PRETA

                19610-Z4E-V60ZA      *NH1*PRETA

                19610-Z4E-S11ZB      *R280*VERMELHA

    2          35120-ZOD-V81          INTERRUPTOR CONJ., MOTOR

    3          81329-567-020            TAMPÃO, ORIFÍCIO DE DRENAGEM

    4          90014-952-000            PARAFUSO, FLANGE, 6X14 (CT200)

    FIGURA 08 – CARBURADOR (1) (COMPACTADOR COM BOIA)

    Ref.         Nº da peça        Descrição

    1          16010-Z4E-W51          JUNTA JOGO

    2          16011-ZEO-005           VÁLVULA JOGO, BOIA

    3          16013-ZGO-811          BOIA JOGO

    4          16015-Z4E-W51          CÂMARA JOGO, BOIA

    5          16016-ZOD-V21          PARAFUSO, MISTURA

    6          16024-124-760            PARAFUSO, DRENAGEM

    7          16028-ZCO-005          PARAFUSO, FIXAÇÃO

    8          16044-ZOD-V21          ALAVANCA JOGO, AFOGADOR

                16044-ZOD-S01

    9          16100-ZDJ-821           CARBURADOR CONJ. (BF33S A)

                16100-ZDJ-831           CARBURADOR CONJ. (BF33R A)

    10        16124-ZEO-005           PARAFUSO, ACELERAÇÃO

    11        16166-ZDJ-821           PULVERIZADOR

    12        16199-ZOD-V21          TUBO, RESPIRO DE AR

    13        16211-ZOD-010          ISOLANTE, CARBURADOR

    14        16212-ZOD-V20          JUNTA, ISOLANTE

    15        16221-ZGO-801          JUNTA, CARBURADOR

    16        16910-Z4E-S21           FILTRO COMP., COMBUSTÍVEL

                16910-ZBH-821

    17        95002-40850-08          BRAÇADEIRA, TUBO (D8,5)

                90602-Z4E-003           BRAÇADEIRA, TUBO (D9,4)

    18        91434-Z4E-812           MANGUEIRA, COMBUSTÍVEL, 4,5X80 (FKM)

    19        91434-Z4E-912           MANGUEIRA, COMBUSTÍVEL, 4,5X400 (FKM)

                91434-Z4E-W52          MANGUEIRA, COMBUSTÍVEL, 4,5X350 (FKM)

                91434-Z4E-862           MANGUEIRA, COMBUSTÍVEL, 4,5X210 (FKM)

                91434-Z4E-832           MANGUEIRA, COMBUSTÍVEL, 4,5X100 (FKM)

    20        93892-04012-18          PARAFUSO-ARRUELA, 4X12

    21        95002-40850-08          BRAÇADEIRA, TUBO (D8,5)

    22        95003-05019-31          TUBO, VINIL, 3,5X6,5X190(95003-05001-60M)

    23        99101-ZGO-0550        GICLÊ, PRINCIPAL, Nº55

                99101-ZGO-0580        GICLÊ, PRINCIPAL, Nº58

               99101-ZGO-0600        GICLÊ, PRINCIPAL, Nº60

    24        99204-ZEO-0350         GICLÊ, MARCHA LENTA, Nº35

    25        90602-921-000            BRAÇADEIRA, TUBO (B8)

    26        90602-Z4E-003           BRAÇADEIRA, TUBO (D9,4)

    27        95002-40850-08          BRAÇADEIRA, TUBO (D8,5)

    FIGURA 09 – CARBURADOR (2) (COMPACTADOR SEM BOIA)

    Ref.         Nº da peça        Descrição

    1          10010-ZOD-V02          JUNTA, DIAFRAGMA DOSADOR

    2          16011-ZOD-V02         JUNTA, BOMBA

    3          16013-Z4E-S44          DIAFRAGMA CONJ., DOSADOR

     4         16014-ZOD-V02          DIAFRAGMA, BOMBA.

    5          16017-Z4E-S32           CARCAÇA CONJ., PURGA DE AR

    6          16018-ZM3-004          TELA, ENTRADA

    7          16019-ZM3-004          VÁLVULA, DE AGULHA DE ENTRADA

    8          16022-ZM3-014          PINO, ALAVANCA DOSADORA

    9          16023-ZOD-V02          ALAVANCA, DOSADORA

    10        16026-Z4E-S32           TAMPA, BOMBA DE ESCORVA

    11        16030-ZM3-004          MOLA, BOMBA

    12        16032-Z4E-S32           BOMBA, ESCORVA

    13        16040-Z4E-802           TAMPA, BOMBA

    14        16041-ZOD-V02          PARAFUSO

    15        16042-ZOD-V02          MOLA

    16        16043-Z0D-V02          TAMPA, DIAFRAGMA DOSADOR

    17        16044-Z4E-802           PARAFUSO

    18        16045-ZOD-V02          LIMITADOR, ALAVANCA DE ACELERAÇÃO

    19        16046-ZOD-V73          ALAVANCA, ACELERAÇÃO

    20        16048-ZOD-V02          ESPAÇADOR, ALAVANCA DE ACELERAÇÃO

    21        16049-Z4E-S12           PARAFUSO, AJUSTE DA MARCHA LENTA

    22        16050-ZOD-V02          MOLA

    23        16051-Z4E-S44           VÁLVULA, ACELERAÇÃO

    24        16052-ZOD-V02          EIXO, ACELERAÇÃO

    25        16053-ZOD-V02          PRESILHA, EIXO DE ACELERAÇÃO

    26        16054-ZOD-V02          PARAFUSO, VÁLVULA

    27        16055-ZOD-V02          PARAFUSO CONJ

    28        16055-ZOD-V02          PARAFUSO CONJ

    29        16055-Z4E-S32           PARAFUSO CONJ

    30        16056-ZOD-V02          MOLA

    31        16057-ZOD-V02          ESFERA

    32        16058-ZOD-V02          EIXO CONJ., AFOGADOR

                16058-ZOD-V72

    33        16059-ZOD-V03          VÁLVULA, AFOGADOR

    34        16060-ZOD-V02          PARAFUSO

    35        16061-ZOD-V02          RETENTOR, PÓ

    36        16100-ZDJ-813           CARBURADOR CONJ. (HAD-323)

                16100-ZDJ-803           CARBURADOR CONJ. (HAD-322)

                16100-ZDJ-014           CARBURADOR CONJ. (HAD-321)

    37        16211-ZDJ-000           ISOLANTE, CARBURADOR

    38        16212-ZOD-V00          JUNTA, ISOLANTE

    39        16221-ZOD-V00          JUNTA, CARBURADOR

    40        16552-896-650            BUCHA, ALAVANCA

    41        16910-Z4E-S21           FILTRO COMP., COMBUSTÍVEL

    42        17702-Z4E-S21           TUBO, RETORNO DE COMBUSTÍVEL

    43        95002-408-50-08         BRAÇADEIRA, TUBO (D8,5)

                90602-Z4E-003           BRAÇADEIRA, TUBO (D9,4)

    44        91434-Z4E-812           MANGUEIRA, COMBUSTÍVEL, 4,5X80 (FKM)

                91434-Z4E-882           MANGUEIRA, COMBUSTÍVEL, 4,5X300 (FKM)

                91434-Z4E-892           MANGUEIRA, COMBUSTÍVEL, 4,5X310 (FKM)

                91434-Z4E-872           MANGUEIRA, COMBUSTÍVEL, 4,5X270 (FKM)

     45       91434-Z4E-902           MANGUEIRA, COMBUSTÍVEL, 4,5X330 (FKM)

                91434-Z4E-912           MANGUEIRA, COMBUSTÍVEL, 4,5X400 (FKM)

                91434-Z4E-922           MANGUEIRA, COMBUSTÍVEL, 4,5X600 (FKM)

                91434-Z4E-842           MANGUEIRA, COMBUSTÍVEL, 4,5X120 (FKM)

                91434-Z4E-832           MANGUEIRA, COMBUSTÍVEL, 4,5X100 (FKM)

                91434-Z4E-882           MANGUEIRA, COMBUSTÍVEL, 4,5X300 (FKM)

    46        95002-40850-08          BRAÇADEIRA, TUBO (D8,5)

    47        95003-36026-20          TUBO, VINIL, 11X13X260(95003-36001-10M)

    48        99101-ZOD-0440        GICLÊ, Nº 44

                99101-ZOD-0460        GICLÊ (Nº 46)

                99101-ZOD-0480        GICLÊ (Nº 48)

                99101-ZOD-0500        GICLÊ (Nº 50

    FIGURA 10 – FILTRO DE AR

    Ref.         Nº da peça        Descrição

    1          15633-ZOA-300          BUCHA, EXTENSÃO

    2          17211-ZL8-023           ELEMENTO, FILTRO DE AR

    3          17218-ZOD-000          FILTRO, EXTERNO

    4          17220-ZOD-V21          CARCAÇA COMP., FILTRO DE AR

                17220-ZOD-V01

    5          17228-ZOD-V01          JUNTA, FILTRO DE AR

    6          17228-ZOD-V21          JUNTA, FILTRO DE AR

    7          17231-ZOD-010          TAMPA, FILTRO DE AR

                17231-ZOD-062

                17231-ZOD-010

                17231-Z4E-S11

    8          17410-ZOD-S00          COTOVELO COMP., FILTRO DE AR

    9          17410-Z4E-S31           COTOVELO, FILTRO DE AR

    10        19619-ZM7-300          BUCHA, TAMPA DA VENTOINHA

    11        90011-ZOD-000          PARAFUSO, TAMPA DO FILTRO DE AR

    12        90041-ZOD-V20          PRISIONEIRO

                90041-ZOD-V00

    13        90042-ZOD0V20         PRISIONEIRO, 5X75 (CT200)

                90042-ZDJ-000           PRISIONEIRO, 5X85

    14        90042-ZDJ-810           PRISIONEIRO, 5X95

                90042-Z4E-S30

                90042-ZDJ-820           PRISIONEIRO, 5X110

                90042-ZDJ-800           PRISIONEIRO, 5X91

    15        94050-05000               PORCA, FLANGE, 5MM

    16        94050-06000               PORCA, FLANGE, 6MM

    17        94101-05000               ARRUELA, LISA, 5MM

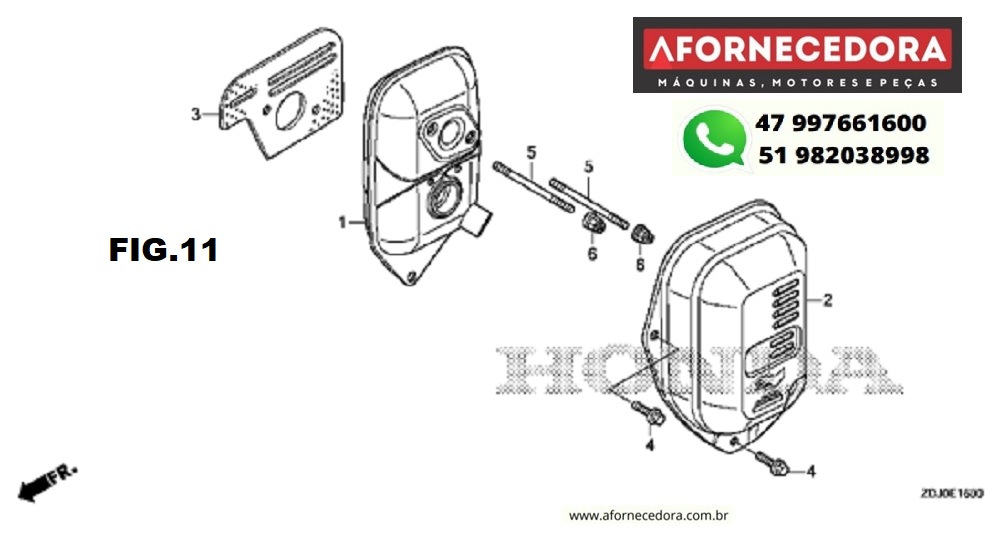

    FIGURA 11 –  SILENCIOSO

    Ref.         Nº da peça        Descrição

    1          18310-ZDJ-000           SILENCIOSO COMP. (COMPACTADOR)

    2          18320-ZDJ-000           PROTETOR COMP., SILENCIOSO(COMPACTADOR)

    3          18381-ZOD-000          JUNTA, SILENCIOSO

    4          90014-952-000            PARAFUSO, FLANGE, 6X14(CT200)

    5          90048-ZDJ-000           PRISIONEIRO, 6X56,5

    6          90343-ZE6-000           PORCA, AUTOTRAVANTE, 6MM

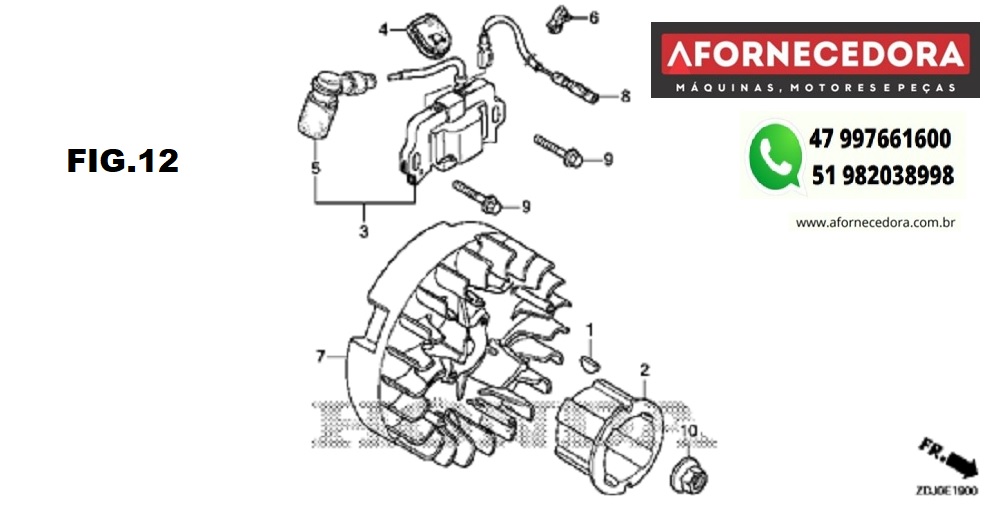

    FIGURA 12 –  VOLANTE DO MOTOR/BOBINA DE IGNIÇÃO

    Ref.         Nº da peça        Descrição

    1          13331-357-000            CHAVETA, MEIA-LUA, 25X12

    2          28451-ZDJ-003           POLIA, PARTIDA

    3          30500-ZOD-V02          BOBINA CONJ., IGNIÇÃO

    4          30564-ZA5-000           BORRACHA, CABO

    5          30700-ZOD-V01          TERMINAL CONJ., ALTA TENSÃO

    6          30701-883-000            PRESILHA, CABO DE ALTA TENSÃO (8MM)

    7          31110-ZDJ-003           VOLANTE COMPLETO COMP

    8          32195-ZOD-000          FIAÇÃO, INTERRUPTOR DO MOTOR

    9          90022-888-010            PARAFUSO, FLANGE. 6X20 (CT200)

    10        90201-ZOT-800           PORCA, ESPECIAL, 14MM

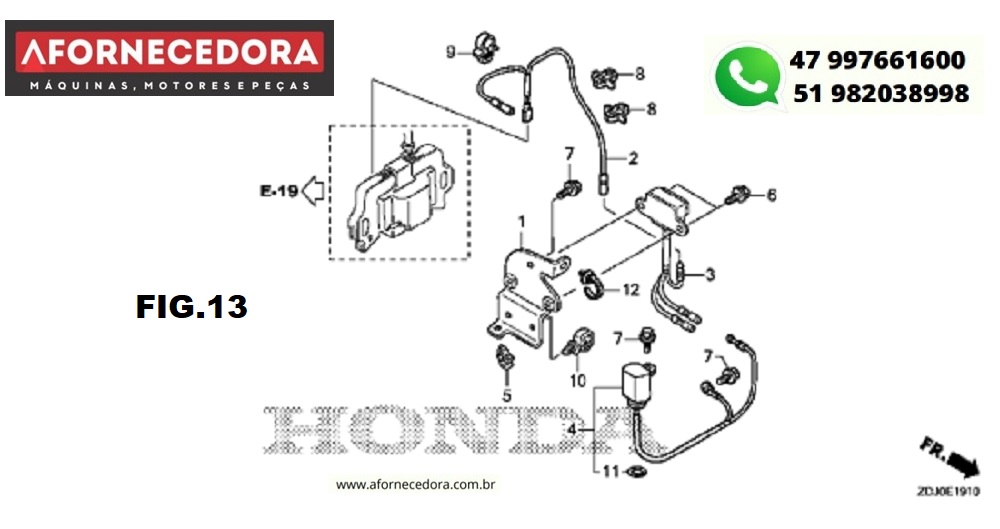

    FIGURA 13 –  ALERTA DE ÓLEO/INTERRUPTOR DE NÍVEL DE ÓLEO

    Ref.         Nº da peça        Descrição

    1          32112-Z4E-S11           SUPORTE, UNIDADE DE ALERTA DE ÓLEO

    2          32195-Z4E-S10           FIAÇÃO, INTERRUPTOR DO MOTOR

    3          34150-Z4E-801           UNIDADE DE ALERTA, ÓLEO (LED DE PARTIDA)

    4          35480-Z4E-S11           INTERRUPTOR CONJ., NÍVEL DE ÓLEO

    5          36103-ZE1-003           SUPORTE, FIAÇÃO DO INTERRUPTOR DO MOTOR

    6          90002-MC7-000          PARAFUSO, FLANGE, 5X8

    7          90014-952-000            PARAFUSO, FLANGE, 6X14 (CT200)

     8         90681-959-003            BRAÇADEIRA A, FIAÇÃO (NIFCO)(3.8MM PRETA)

     9         90682-959-661            BRAÇADEIRA B, FIAÇÃO (9MM PRETA)

    10        90683-SÃO-003          BRAÇADEIRA, FIAÇÃO, 25 MM

    11        91302-ZL8-003           ANEL DE VEDAÇÃO, 11,8X2,4

    12        91540-S30-003           BRAÇADEIRA, FIAÇÃO (NATURAL)(151,5 MM)

    FIGURA 14 –  CONTROLE (1)

    Ref.         Nº da peça        Descrição

    1          16500-ZOD-V50          CONTROLE CONJ

    2          17231-ZOD-S10          CONTROLE CONJ

                17231-ZOD-V10

    3          16500-Z4E-S30           CONTROLE CONJ

    4          16500-ZGO-V90          CONTROLE CONJ

    5          16550-ZOD-V21          BRAÇO COMP., GOVERNADOR

                16550-ZOD-V01

    6          16555-ZOD-V20          HASTE, GOVERNADOR

                16555-ZOD-V00

    7          16561-ZDJ-800           MOLA, GOVERNADOR

                16561-ZDJ-000

    8          16562-ZOD-V20          MOLA, RETORNO DO ACELERADOR

                16562-ZDJ-000

    9          16594-883-010            SUPORTE, FIAÇÃO

    10        54717-ZGO-S00          PARAFUSO, AJUSTE DO CABO (6X34)

    11        90014-952-000            PARAFUSO, FLANGE, 6X14 (CT200)

    12        90015-Z5T-000           PARAFUSO, BRAÇO DO GOVERNADOR

    13        90605-230-000            ANEL DE TRAVA, 5MM

    14        92301-05020-OA         PARAFUSO, ALLEN, 5X20

    15        93500-04006-OH        PARAFUSO, ALLEN, 4X6

    16        94001-05000               PORCA, SEXTAVADA, 5MM

    17        94001-05000-OS         PORCA, SEXTAVADA, 5MM

    18        94002-06000-OS         PORCA, SEXTAVADA, 6MM

    19        94050-06000               PORCA, FLANGE, 6MM

    20        16263-883-H10           HASTE, CONEXÃO

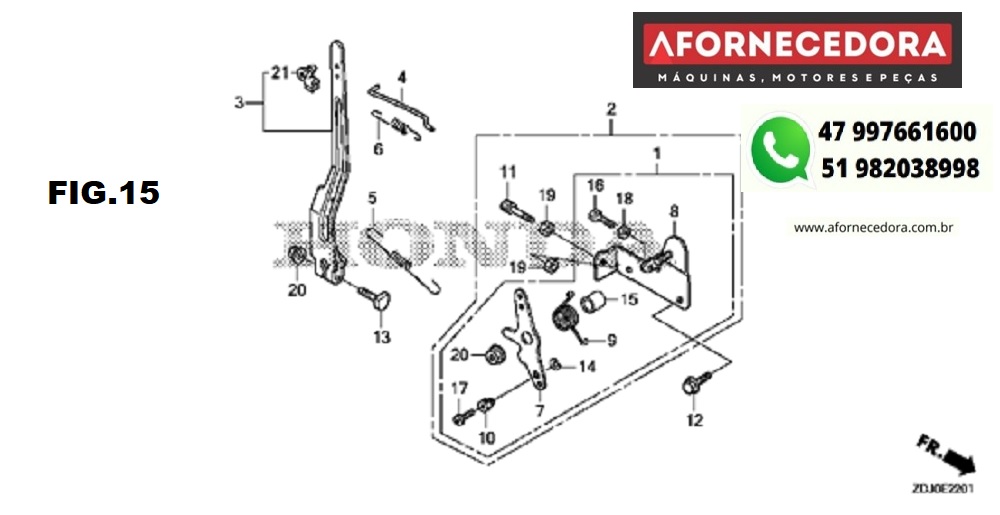

    FIGURA 15 – CONTROLE (2)

    Ref.         Nº da peça        Descrição

    1          16500-ZOD-V70          CONTROLE CONJ. (BOMAG)

                16500-ZOD-V80          CONTROLE CONJ

    2          16500-ZGO-U01          CONTROLE CONJ. (REMOTO)

    3          16550-ZOD-V01          BRAÇO COMP., GOVERNADOR

    4          16555-ZOD-V00          HASTE, GOVERNADOR

    5          16561-ZDJ-000           MOLA, GOVERNADOR

    6          16562-ZDJ-000           MOLA, RETORNO DO ACELERADOR

    7          16571-ZGO-810          ALAVANCA, CONTROLE (REMOTO)

    8          16572-ZGO-810          BASE COMP., CONTROLE (REMOTO)

                16581-ZOD-V80          BASE, CONTROLE

    9          16592-896-610            MOLA, RETORNO

                16575-ZOD-V70          MOLA, RETORNO DA ALAVANCA DE CONTROLE

    10        16594-883-010            SUPORTE, FIAÇÃO.

    11        54717-ZGO-S00          PARAFUSO, CABO DE AJUSTE (6X34)

    12        90014-952-000            PARAFUSO, FLANGE, 6X14 (CT200)

    13        90015-Z5T-000           PARAFUSO, BRAÇO DO GOVERNADOR

    14        90605-230-000            ANEL DE TRAVA, 5MM

     15       91552-ZGO-810          BUCHA, ALAVANCA DE CONTROLE

    16        92301-05020-OA         PARAFUSO, ALLEN, 5X20

    17        93500-04006-OH        PARAFUSO, ALLEN, 4X6

    18        94001-05000-OS         PORCA, SEXTAVADA, 5MM

                94001-05000

    19        94002-06000-OS         PORCA, SEXTAVADA, 6MM

    20        94050-06000               PORCA, FLANGE, 6MM

    21        16263-883-W10          HASTE, CONEXÃO

    FIGURA 16 – ETIQUETAS

    Ref.         Nº da peça        Descrição

    1          87114-ZH7-000           ETIQUETA, ADVERTÊNCIA(NÃO CERTIFICADO PARA VENDA)

    2          87150-ZH8-000           MARCA, PRECAUÇÃO (JAPONÊS)

    3          87516-ZDD-000          MARCA, PRECAUÇÃO DO OPERADOR (INGLÊS)

                87569-ZDD-000          MARCA, PRECAUÇÃO DO OPERADOR (PICTOGRÁFICA)

    4          87516-ZK6-800           MARCA, PRECAUÇÃO DO OPERADOR(CHINÊS)

    5          87521-ZDJ-000           EMBLEMA

    6          87528-ZOD-000          MARCA, INDICAÇÃO DO AFOGADOR

    7          87539-ZOD-000          MARCA, PRECAUÇÃO DE ESCAPAMENTO (INGLÊS)

    8          87601-ZOD-S00          MARCA, TIPO (KRB3)

                87601-ZOD-R90          MARCA, TIPO (KRF1)

                87601-ZOD-890          MARCA, TIPO (KRH)

                87601-ZOD-V90          MARCA, TIPO (KRH2)

                87601-ZOD-V40          MARCA, TIPO (KRA2)

                87601-Z4E-S990         MARCA, TIPO (KRAA)

                87601-ZOD-U10          MARCA, TIPO (KRB4)

               87601-Z4E-W50          MARCA, TIPO (KRB5)

               87601-Z4E-S30           MARCA, TIPO (KRBF)

                87601-Z4E-S20           MARCA, TIPO (KRDF)

               87601-ZDJ-V80          MARCA, TIPO (KRDP)

               87601-ZDJ-V90          MARCA, TIPO (KRDY)

               87601-ZOD-V10          MARCA, TIPO (KRE4)

               87601-Z4E-V90           MARCA, TIPO (KREE)

               87601-Z4E-V20           MARCA, TIPO (KREU)

              87601-ZOD-U90          MARCA, TIPO (KRF2)

              87601-ZOD-V70          MARCA, TIPO (KRG)

               87601-Z4E-S80           MARCA, TIPO (KRGA)

              87601-Z4E-S10           MARCA, TIPO (KRGF)

              87601-ZOD-T70          MARCA, TIPO (KRM)

             87601-ZOD-R80          MARCA, TIPO (KRMB)

             87601-ZOD-R10          MARCA, TIPO (KRS2)

             87601-Z4E-S50           MARCA, TIPO (KRSB)

             87601-Z4E-W60          MARCA, TIPO (KRWB)

             87601-Z4E-S70           MARCA, TIPO (KRWF)

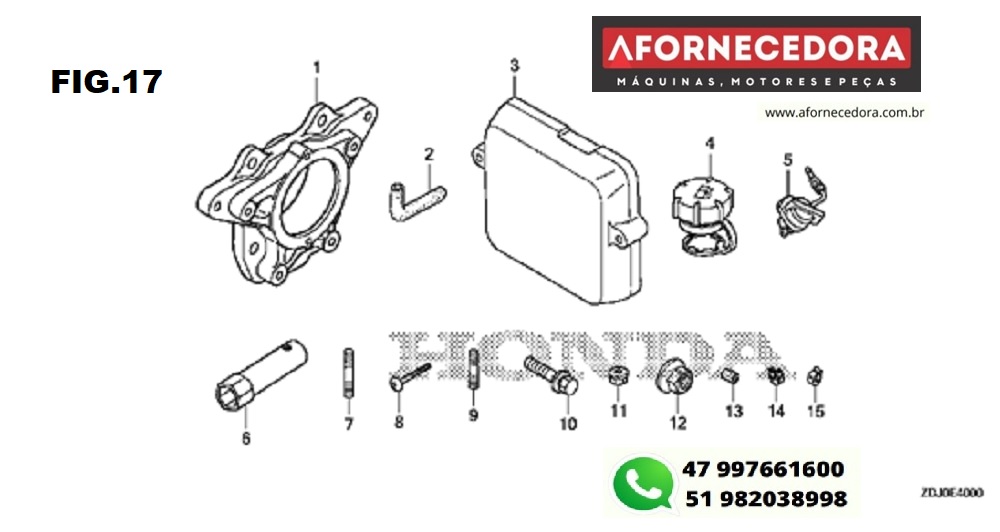

    FIGURA 17 – OUTRAS PEÇAS (1)

    Ref.         Nº da peça        Descrição

    1          11511-ZOD-V10          FLANGE, P.T.O

    2          15721-ZOD-V70          TUBO, RESPIRO (BOMAG)

    3          17231-ZOD-V62          TAMPA, FILTRO DE AR

    4          17620-ZOJ-800           TAMPA CONJ., TANQUE DE COMBUSTÍVEL

    5          35120-ZOD-V81          INTERRUPTOR CONJ., MOTOR

    6          89216-045-670            CHAVE, VELA

    7          90001-ZK7-V00           PRISIONEIRO, 10X32

    8          90011-ZOD-000          PARAFUSO, TAMPA DO FILTRO DE AR

    9          92900-08025-OE         PRISIONEIRO, 8X25

    10        93402-10040-00          PARAFUSO-ARRUELA, 10X40

    11        94050-10000               PORCA, FLANGE, 10MM

    12        94050-12000               PORCA, FLANGE, 12MM

    13        94303-06100               PINO-GUIA, 6X10

    14        95002-40800-08          BRAÇADEIRA, TUBO (D8)

    15        95002-40850-08          BRAÇADEIRA, TUBO (D8,5)

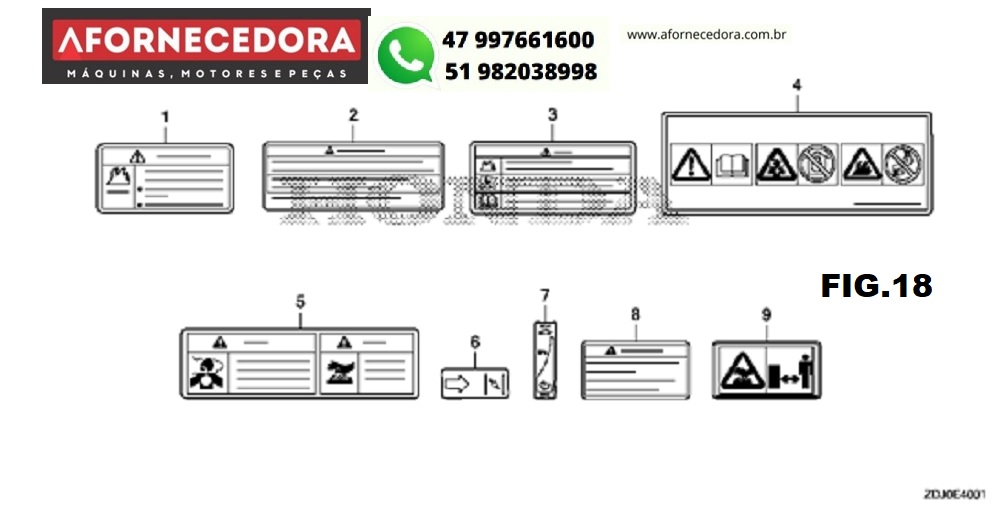

    FIGURA 18 – OUTRAS PEÇAS (2)

    Ref.         Nº da peça        Descrição

    1          87106-737-J00            MARCA, ADVERTÊNCIA DE COMBUSTÍVEL

    2          87516-ZDD-800          MARCA, PRECAUÇÃO DO OPERADOR (FRANCÊS)

                87516-ZDD-000          MARCA, PRECAUÇÃO DO OPERADOR(INGLÊS)

    3          87516-ZK6-800           MARCA, PRECAUÇÃO DO OPERADOR(CHINÊS)

    4          87519-ZDD-000          MARCA, PRECAUÇÃO DO OPERADOR(PICTOGRÁFICA)

    5          87526-ZH8-000           MARCA B, COMBINADA (JAPONÊS)

    6          87528-ZOD-000          MARCA, INDICAÇÃO DO AFOGADOR

    7          87532-Z4E-000           MARCA, INDICAÇÃO DO ACELERADOR

    8          87539-ZOJ-810           MARCA, PRECAUÇÃO DE ESCAPAMENTO (FRANCÊS)

                  87539-ZOJ-000          MARCA, PRECAUÇÃO DE ESCAPAMENTO (INGLÊS)

    9           87539-ZOJ-800          MARCA, PRECAUÇÃO DE ESCAPAMENTO (PICTOGRÁFICA)





    • assignmentDESCRIÇÃO COMPLETA

      FIGURA 01 – BLOCO DE CILINDRO

      Ref.         Nº da peça        Descrição

      1          12000-ZDJ-305           BLOCO CONJ., CILINDRO

      2          12201-ZOD-305          GUIA CONJ., VÁLVULA ESC. (O.S.)

      3          12204-ZOD-305          GUIA, VÁLVULA ADM, (O.S)

      4          12311-ZOD-000          TAMPA, CABEÇOTE

      5          12355-ZOD-000          TAMPA COMP. A, RESPIRO

      6          12365-ZOD-000          TAMPA COMP. B, RESPIRO

      7          15171-ZOD-VOO         TUBO, RESPIRO

      8          15571-ZOD-V71          VÁLVULA, DESCARGA DE ÓLEO

      9          15572-ZM7-000          PLACA, LIMITADORA

      10        15721-ZOD-000          TUBO, RESPIRO

      11        15721-ZOD-V70          TUBO, RESPIRO (BOMAG)

      12        90008-ZM7-000          PARAFUSO, 4X10

      13        90014-952-000            PARAFUSO, FLANGE, 6X14 (CT200)

      14        91202-ZE6-013           RETENTOR DE ÓLEO, 22X35X6

      15        93500-03005-0A         PARAFUSO, ALLEN, 3X5

      16        98056-55757               VELA DE IGNIÇÃO (U16FSR-UB)

                  98056-55777               VELA DE IGNIÇÃO (CR5HSB

      FIGURA 02 – TAMPA DA CARCAÇA DO MOTOR

      Ref.         Nº da peça        Descrição

      1          11300-ZDJ-305           TAMPA CONJ., CARCAÇA DO MOTOR

                  11300-ZDJ-305

      2          11511-ZOD-V00          FLANGE, P.T.O

      3          11511-ZOD-V1-           FLANGE, P.T.O

      4          15600-ZDF-000          TAMPA CONJ., ABASTECIMENTO DE ÓLEO

                   15600-Z3F-000

      5          15625-ZOT-800           JUNTA, TAMPA DE ABASTECIMENTO DE ÓLEO

      6          16510-ZL8-000           GOVERNADOR CONJ

      7          16531-ZE1-000           DESLIZADOR, GOVERNADOR

      8          16541-ZOD-000          EIXO, BRAÇO DO GOVERNADOR

      9          90212-952-000            PARAFUSO, FLANGE, 6X25 (CT200)

      10        90131-ZE1-000           PARAFUSO, DRENAGEM

      11        90451-ZE1-000           ARRUELA, ENCOSTO, 6MM

      12        90601-ZE1-000           ARRUELA, PARAFUSO DE DRENAGEM, 10,2MM.

       13       90602-ZE1-000           ANEL DE TRAVA, SUPORTE DO GOVERNADOR

      14        91001-878-003            ROLAMENTO, ESFERAS RADIAIS, 66/22

      15        91203-ZEO-013           RETENTOR DE ÓLEO, 22X41X6

      16        91231-891-003            RETENTOR DE ÓLEO. 6X11X4 (ARAI)

      17        94101-06800               ARRUELA, LISA, 6MM

      18        94251-08000               CUPILHA, 8MM

      19        94301-08200               PINO-GUIA, 8X20

      20        94303-06100               PINO-GUIA, 6X10

      21        95701-08040-00          PARAFUSO, FLANGE, 8X40

      22        95701-08045-00          PARAFUSO, FLANGE, 8X45

      FIGURA 03 – ÁRVORE DE MANIVELAS

      Ref.         Nº da peça        Descrição

      1          13310-ZDJ000            ÁRVORE DE MANIVELAS COMP

      2          13310-ZDJ-800           ÁRVORE DE MANIVELAS COMP

      3          91005-KS4-003           ROLAMENTO, ESFERAS RADIAIS, 62/22

      FIGURA 04 – PISTÃO/BIELA

      Ref.         Nº da peça        Descrição

      1          13010-ZDJ-003           ANÉIS JOGO, PISTÃO (STD)(ANEL DE PISTÃO NIPPON)

      2          13101-ZDJ-000           PISTÃO

      3          13111-ZED-000           PINO, PISTÃO

      4          13200-ZDJ-000           BIELA CONJ

                  13200-ZDJ-305           BIELA, CONJ.(SOBREMEDIDA)

      5          90001-ZDJ-000           PARAFUSO, BIELA, 6X32

      6          90551-ZEO-000           PRESILHA, PINO DO PISTÃO, 13MM

      FIGURA 05 – POLIA DE COMANDO

      Ref.         Nº da peça        Descrição

      1          12209-KT7-013           RETENTOR DE ÓLEO, HASTE DA VÁLVULA

      2          14320-ZDD-000          POLIA COMP., COMANDO

      3          14324-ZOD-000          EIXO, POLIA DE COMANDO

      4          14400-ZOD-003          CORREIA, SINCRONIZAÇÃO (61YU7 G-200

      5          14431-ZDD-000          BALANCIM, VÁLVULA DE ADMISSÃO

      6          14441-ZDD-000          BALANCIM, VÁLVULA DE ESCAPAMENTO

      7          14461-ZL8-000           EIXO, BALANCIM

      8          14711-ZOD-000          VÁLVULA, ADM

      9          14721-ZOD-000          VÁLVULA, ESC

      10        14751-ZOD-000          MOLA, VÁLVULA

      11        14771-ZM3-010          RETENTOR, MOLA DA VÁLVULA

      12        90012-333-000            PARAFUSO, AJUSTE DA VÁLVULA

      13        90206-001-000            PORCA, AJUSTE DA VÁLVULA

      14        91301-ZMO-V31         ANEL DE VEDAÇÃO, 6,8X1,9 (ARAI)

      FIGURA 06 – PARTIDA RETRÁTIL

      Ref.         Nº da peça        Descrição

      1          28400-ZDJ-003ZB      PARTIDA CONJ., RETRÁTIL*NH1*PRETA

                  28400-ZDJ-003ZA      *R280*VERMELHA

      2          28405-ZDJ-000           ESPAÇADOR, PARTIDA RETRÁTIL

      3          28410-ZDJ-003ZB      CARCAÇA COMP., PARTIDA RETRÁTIL*NH1*PRETA

                  28410-ZDJ-003ZA      *R280*VERMELHA

      4          28421-ZOD-V02          CARRETEL, PARTIDA RETRÁTIL

                  28421-ZDD-003          CARRETEL, PARTIDA RETRÁTIL (PRETA)

      5          28422-ZGO-W02         CATRACA, PARTIDA

      6          28433-ZGO-W02         GUIA, CATRACA

      7          28441-ZW6-003          MOLA, FRICÇÃO

      8          28442-ZH8-003           MOLA, PARTIDA RETRÁTIL

      9          28461-ZH8-013           MANOPLA, PARTIDA RETRÁTIL

                  28461-ZDD-003

      10        28462-ZOD-V03          CORDA, PARTIDA RETRÁTIL

      11        28467-ZOD-V02          PLACA, LATERAL

      12        28468-ZOD-V02          PLACA, DESLIZANTE

      13        90003-ZH8-003           PARAFUSO, AJUSTE

      14        95701-06014-00          PARAFUSO, FLANGE, 6X14

      FIGURA 07 – TAMPA DA VENTOINHA

      Ref.         Nº da peça        Descrição

      1          19610-ZOD-V00ZC     TAMPA COMP., VENTOINHA*R280*VERMELHA

                  19610-Z4E-S30ZA      *NH1*PRETA

                  19610-ZOD-V00ZB     *NH1*PRETA

                  19610-Z4E-S11ZA      *NH1*PRETA

                  19610-Z4E-V60ZA      *NH1*PRETA

                  19610-Z4E-S11ZB      *R280*VERMELHA

      2          35120-ZOD-V81          INTERRUPTOR CONJ., MOTOR

      3          81329-567-020            TAMPÃO, ORIFÍCIO DE DRENAGEM

      4          90014-952-000            PARAFUSO, FLANGE, 6X14 (CT200)

      FIGURA 08 – CARBURADOR (1) (COMPACTADOR COM BOIA)

      Ref.         Nº da peça        Descrição

      1          16010-Z4E-W51          JUNTA JOGO

      2          16011-ZEO-005           VÁLVULA JOGO, BOIA

      3          16013-ZGO-811          BOIA JOGO

      4          16015-Z4E-W51          CÂMARA JOGO, BOIA

      5          16016-ZOD-V21          PARAFUSO, MISTURA

      6          16024-124-760            PARAFUSO, DRENAGEM

      7          16028-ZCO-005          PARAFUSO, FIXAÇÃO

      8          16044-ZOD-V21          ALAVANCA JOGO, AFOGADOR

                  16044-ZOD-S01

      9          16100-ZDJ-821           CARBURADOR CONJ. (BF33S A)

                  16100-ZDJ-831           CARBURADOR CONJ. (BF33R A)

      10        16124-ZEO-005           PARAFUSO, ACELERAÇÃO

      11        16166-ZDJ-821           PULVERIZADOR

      12        16199-ZOD-V21          TUBO, RESPIRO DE AR

      13        16211-ZOD-010          ISOLANTE, CARBURADOR

      14        16212-ZOD-V20          JUNTA, ISOLANTE

      15        16221-ZGO-801          JUNTA, CARBURADOR

      16        16910-Z4E-S21           FILTRO COMP., COMBUSTÍVEL

                  16910-ZBH-821

      17        95002-40850-08          BRAÇADEIRA, TUBO (D8,5)

                  90602-Z4E-003           BRAÇADEIRA, TUBO (D9,4)

      18        91434-Z4E-812           MANGUEIRA, COMBUSTÍVEL, 4,5X80 (FKM)

      19        91434-Z4E-912           MANGUEIRA, COMBUSTÍVEL, 4,5X400 (FKM)

                  91434-Z4E-W52          MANGUEIRA, COMBUSTÍVEL, 4,5X350 (FKM)

                  91434-Z4E-862           MANGUEIRA, COMBUSTÍVEL, 4,5X210 (FKM)

                  91434-Z4E-832           MANGUEIRA, COMBUSTÍVEL, 4,5X100 (FKM)

      20        93892-04012-18          PARAFUSO-ARRUELA, 4X12

      21        95002-40850-08          BRAÇADEIRA, TUBO (D8,5)

      22        95003-05019-31          TUBO, VINIL, 3,5X6,5X190(95003-05001-60M)

      23        99101-ZGO-0550        GICLÊ, PRINCIPAL, Nº55

                  99101-ZGO-0580        GICLÊ, PRINCIPAL, Nº58

                 99101-ZGO-0600        GICLÊ, PRINCIPAL, Nº60

      24        99204-ZEO-0350         GICLÊ, MARCHA LENTA, Nº35

      25        90602-921-000            BRAÇADEIRA, TUBO (B8)

      26        90602-Z4E-003           BRAÇADEIRA, TUBO (D9,4)

      27        95002-40850-08          BRAÇADEIRA, TUBO (D8,5)

      FIGURA 09 – CARBURADOR (2) (COMPACTADOR SEM BOIA)

      Ref.         Nº da peça        Descrição

      1          10010-ZOD-V02          JUNTA, DIAFRAGMA DOSADOR

      2          16011-ZOD-V02         JUNTA, BOMBA

      3          16013-Z4E-S44          DIAFRAGMA CONJ., DOSADOR

       4         16014-ZOD-V02          DIAFRAGMA, BOMBA.

      5          16017-Z4E-S32           CARCAÇA CONJ., PURGA DE AR

      6          16018-ZM3-004          TELA, ENTRADA

      7          16019-ZM3-004          VÁLVULA, DE AGULHA DE ENTRADA

      8          16022-ZM3-014          PINO, ALAVANCA DOSADORA

      9          16023-ZOD-V02          ALAVANCA, DOSADORA

      10        16026-Z4E-S32           TAMPA, BOMBA DE ESCORVA

      11        16030-ZM3-004          MOLA, BOMBA

      12        16032-Z4E-S32           BOMBA, ESCORVA

      13        16040-Z4E-802           TAMPA, BOMBA

      14        16041-ZOD-V02          PARAFUSO

      15        16042-ZOD-V02          MOLA

      16        16043-Z0D-V02          TAMPA, DIAFRAGMA DOSADOR

      17        16044-Z4E-802           PARAFUSO

      18        16045-ZOD-V02          LIMITADOR, ALAVANCA DE ACELERAÇÃO

      19        16046-ZOD-V73          ALAVANCA, ACELERAÇÃO

      20        16048-ZOD-V02          ESPAÇADOR, ALAVANCA DE ACELERAÇÃO

      21        16049-Z4E-S12           PARAFUSO, AJUSTE DA MARCHA LENTA

      22        16050-ZOD-V02          MOLA

      23        16051-Z4E-S44           VÁLVULA, ACELERAÇÃO

      24        16052-ZOD-V02          EIXO, ACELERAÇÃO

      25        16053-ZOD-V02          PRESILHA, EIXO DE ACELERAÇÃO

      26        16054-ZOD-V02          PARAFUSO, VÁLVULA

      27        16055-ZOD-V02          PARAFUSO CONJ

      28        16055-ZOD-V02          PARAFUSO CONJ

      29        16055-Z4E-S32           PARAFUSO CONJ

      30        16056-ZOD-V02          MOLA

      31        16057-ZOD-V02          ESFERA

      32        16058-ZOD-V02          EIXO CONJ., AFOGADOR

                  16058-ZOD-V72

      33        16059-ZOD-V03          VÁLVULA, AFOGADOR

      34        16060-ZOD-V02          PARAFUSO

      35        16061-ZOD-V02          RETENTOR, PÓ

      36        16100-ZDJ-813           CARBURADOR CONJ. (HAD-323)

                  16100-ZDJ-803           CARBURADOR CONJ. (HAD-322)

                  16100-ZDJ-014           CARBURADOR CONJ. (HAD-321)

      37        16211-ZDJ-000           ISOLANTE, CARBURADOR

      38        16212-ZOD-V00          JUNTA, ISOLANTE

      39        16221-ZOD-V00          JUNTA, CARBURADOR

      40        16552-896-650            BUCHA, ALAVANCA

      41        16910-Z4E-S21           FILTRO COMP., COMBUSTÍVEL

      42        17702-Z4E-S21           TUBO, RETORNO DE COMBUSTÍVEL

      43        95002-408-50-08         BRAÇADEIRA, TUBO (D8,5)

                  90602-Z4E-003           BRAÇADEIRA, TUBO (D9,4)

      44        91434-Z4E-812           MANGUEIRA, COMBUSTÍVEL, 4,5X80 (FKM)

                  91434-Z4E-882           MANGUEIRA, COMBUSTÍVEL, 4,5X300 (FKM)

                  91434-Z4E-892           MANGUEIRA, COMBUSTÍVEL, 4,5X310 (FKM)

                  91434-Z4E-872           MANGUEIRA, COMBUSTÍVEL, 4,5X270 (FKM)

       45       91434-Z4E-902           MANGUEIRA, COMBUSTÍVEL, 4,5X330 (FKM)

                  91434-Z4E-912           MANGUEIRA, COMBUSTÍVEL, 4,5X400 (FKM)

                  91434-Z4E-922           MANGUEIRA, COMBUSTÍVEL, 4,5X600 (FKM)

                  91434-Z4E-842           MANGUEIRA, COMBUSTÍVEL, 4,5X120 (FKM)

                  91434-Z4E-832           MANGUEIRA, COMBUSTÍVEL, 4,5X100 (FKM)

                  91434-Z4E-882           MANGUEIRA, COMBUSTÍVEL, 4,5X300 (FKM)

      46        95002-40850-08          BRAÇADEIRA, TUBO (D8,5)

      47        95003-36026-20          TUBO, VINIL, 11X13X260(95003-36001-10M)

      48        99101-ZOD-0440        GICLÊ, Nº 44

                  99101-ZOD-0460        GICLÊ (Nº 46)

                  99101-ZOD-0480        GICLÊ (Nº 48)

                  99101-ZOD-0500        GICLÊ (Nº 50

      FIGURA 10 – FILTRO DE AR

      Ref.         Nº da peça        Descrição

      1          15633-ZOA-300          BUCHA, EXTENSÃO

      2          17211-ZL8-023           ELEMENTO, FILTRO DE AR

      3          17218-ZOD-000          FILTRO, EXTERNO

      4          17220-ZOD-V21          CARCAÇA COMP., FILTRO DE AR

                  17220-ZOD-V01

      5          17228-ZOD-V01          JUNTA, FILTRO DE AR

      6          17228-ZOD-V21          JUNTA, FILTRO DE AR

      7          17231-ZOD-010          TAMPA, FILTRO DE AR

                  17231-ZOD-062

                  17231-ZOD-010

                  17231-Z4E-S11

      8          17410-ZOD-S00          COTOVELO COMP., FILTRO DE AR

      9          17410-Z4E-S31           COTOVELO, FILTRO DE AR

      10        19619-ZM7-300          BUCHA, TAMPA DA VENTOINHA

      11        90011-ZOD-000          PARAFUSO, TAMPA DO FILTRO DE AR

      12        90041-ZOD-V20          PRISIONEIRO

                  90041-ZOD-V00

      13        90042-ZOD0V20         PRISIONEIRO, 5X75 (CT200)

                  90042-ZDJ-000           PRISIONEIRO, 5X85

      14        90042-ZDJ-810           PRISIONEIRO, 5X95

                  90042-Z4E-S30

                  90042-ZDJ-820           PRISIONEIRO, 5X110

                  90042-ZDJ-800           PRISIONEIRO, 5X91

      15        94050-05000               PORCA, FLANGE, 5MM

      16        94050-06000               PORCA, FLANGE, 6MM

      17        94101-05000               ARRUELA, LISA, 5MM

      FIGURA 11 –  SILENCIOSO

      Ref.         Nº da peça        Descrição

      1          18310-ZDJ-000           SILENCIOSO COMP. (COMPACTADOR)

      2          18320-ZDJ-000           PROTETOR COMP., SILENCIOSO(COMPACTADOR)

      3          18381-ZOD-000          JUNTA, SILENCIOSO

      4          90014-952-000            PARAFUSO, FLANGE, 6X14(CT200)

      5          90048-ZDJ-000           PRISIONEIRO, 6X56,5

      6          90343-ZE6-000           PORCA, AUTOTRAVANTE, 6MM

      FIGURA 12 –  VOLANTE DO MOTOR/BOBINA DE IGNIÇÃO

      Ref.         Nº da peça        Descrição

      1          13331-357-000            CHAVETA, MEIA-LUA, 25X12

      2          28451-ZDJ-003           POLIA, PARTIDA

      3          30500-ZOD-V02          BOBINA CONJ., IGNIÇÃO

      4          30564-ZA5-000           BORRACHA, CABO

      5          30700-ZOD-V01          TERMINAL CONJ., ALTA TENSÃO

      6          30701-883-000            PRESILHA, CABO DE ALTA TENSÃO (8MM)

      7          31110-ZDJ-003           VOLANTE COMPLETO COMP

      8          32195-ZOD-000          FIAÇÃO, INTERRUPTOR DO MOTOR

      9          90022-888-010            PARAFUSO, FLANGE. 6X20 (CT200)

      10        90201-ZOT-800           PORCA, ESPECIAL, 14MM

      FIGURA 13 –  ALERTA DE ÓLEO/INTERRUPTOR DE NÍVEL DE ÓLEO

      Ref.         Nº da peça        Descrição

      1          32112-Z4E-S11           SUPORTE, UNIDADE DE ALERTA DE ÓLEO

      2          32195-Z4E-S10           FIAÇÃO, INTERRUPTOR DO MOTOR

      3          34150-Z4E-801           UNIDADE DE ALERTA, ÓLEO (LED DE PARTIDA)

      4          35480-Z4E-S11           INTERRUPTOR CONJ., NÍVEL DE ÓLEO

      5          36103-ZE1-003           SUPORTE, FIAÇÃO DO INTERRUPTOR DO MOTOR

      6          90002-MC7-000          PARAFUSO, FLANGE, 5X8

      7          90014-952-000            PARAFUSO, FLANGE, 6X14 (CT200)

       8         90681-959-003            BRAÇADEIRA A, FIAÇÃO (NIFCO)(3.8MM PRETA)

       9         90682-959-661            BRAÇADEIRA B, FIAÇÃO (9MM PRETA)

      10        90683-SÃO-003          BRAÇADEIRA, FIAÇÃO, 25 MM

      11        91302-ZL8-003           ANEL DE VEDAÇÃO, 11,8X2,4

      12        91540-S30-003           BRAÇADEIRA, FIAÇÃO (NATURAL)(151,5 MM)

      FIGURA 14 –  CONTROLE (1)

      Ref.         Nº da peça        Descrição

      1          16500-ZOD-V50          CONTROLE CONJ

      2          17231-ZOD-S10          CONTROLE CONJ

                  17231-ZOD-V10

      3          16500-Z4E-S30           CONTROLE CONJ

      4          16500-ZGO-V90          CONTROLE CONJ

      5          16550-ZOD-V21          BRAÇO COMP., GOVERNADOR

                  16550-ZOD-V01

      6          16555-ZOD-V20          HASTE, GOVERNADOR

                  16555-ZOD-V00

      7          16561-ZDJ-800           MOLA, GOVERNADOR

                  16561-ZDJ-000

      8          16562-ZOD-V20          MOLA, RETORNO DO ACELERADOR

                  16562-ZDJ-000

      9          16594-883-010            SUPORTE, FIAÇÃO

      10        54717-ZGO-S00          PARAFUSO, AJUSTE DO CABO (6X34)

      11        90014-952-000            PARAFUSO, FLANGE, 6X14 (CT200)

      12        90015-Z5T-000           PARAFUSO, BRAÇO DO GOVERNADOR

      13        90605-230-000            ANEL DE TRAVA, 5MM

      14        92301-05020-OA         PARAFUSO, ALLEN, 5X20

      15        93500-04006-OH        PARAFUSO, ALLEN, 4X6

      16        94001-05000               PORCA, SEXTAVADA, 5MM

      17        94001-05000-OS         PORCA, SEXTAVADA, 5MM

      18        94002-06000-OS         PORCA, SEXTAVADA, 6MM

      19        94050-06000               PORCA, FLANGE, 6MM

      20        16263-883-H10           HASTE, CONEXÃO

      FIGURA 15 – CONTROLE (2)

      Ref.         Nº da peça        Descrição

      1          16500-ZOD-V70          CONTROLE CONJ. (BOMAG)

                  16500-ZOD-V80          CONTROLE CONJ

      2          16500-ZGO-U01          CONTROLE CONJ. (REMOTO)

      3          16550-ZOD-V01          BRAÇO COMP., GOVERNADOR

      4          16555-ZOD-V00          HASTE, GOVERNADOR

      5          16561-ZDJ-000           MOLA, GOVERNADOR

      6          16562-ZDJ-000           MOLA, RETORNO DO ACELERADOR

      7          16571-ZGO-810          ALAVANCA, CONTROLE (REMOTO)

      8          16572-ZGO-810          BASE COMP., CONTROLE (REMOTO)

                  16581-ZOD-V80          BASE, CONTROLE

      9          16592-896-610            MOLA, RETORNO

                  16575-ZOD-V70          MOLA, RETORNO DA ALAVANCA DE CONTROLE

      10        16594-883-010            SUPORTE, FIAÇÃO.

      11        54717-ZGO-S00          PARAFUSO, CABO DE AJUSTE (6X34)

      12        90014-952-000            PARAFUSO, FLANGE, 6X14 (CT200)

      13        90015-Z5T-000           PARAFUSO, BRAÇO DO GOVERNADOR

      14        90605-230-000            ANEL DE TRAVA, 5MM

       15       91552-ZGO-810          BUCHA, ALAVANCA DE CONTROLE

      16        92301-05020-OA         PARAFUSO, ALLEN, 5X20

      17        93500-04006-OH        PARAFUSO, ALLEN, 4X6

      18        94001-05000-OS         PORCA, SEXTAVADA, 5MM

                  94001-05000

      19        94002-06000-OS         PORCA, SEXTAVADA, 6MM

      20        94050-06000               PORCA, FLANGE, 6MM

      21        16263-883-W10          HASTE, CONEXÃO

      FIGURA 16 – ETIQUETAS

      Ref.         Nº da peça        Descrição

      1          87114-ZH7-000           ETIQUETA, ADVERTÊNCIA(NÃO CERTIFICADO PARA VENDA)

      2          87150-ZH8-000           MARCA, PRECAUÇÃO (JAPONÊS)

      3          87516-ZDD-000          MARCA, PRECAUÇÃO DO OPERADOR (INGLÊS)

                  87569-ZDD-000          MARCA, PRECAUÇÃO DO OPERADOR (PICTOGRÁFICA)

      4          87516-ZK6-800           MARCA, PRECAUÇÃO DO OPERADOR(CHINÊS)

      5          87521-ZDJ-000           EMBLEMA

      6          87528-ZOD-000          MARCA, INDICAÇÃO DO AFOGADOR

      7          87539-ZOD-000          MARCA, PRECAUÇÃO DE ESCAPAMENTO (INGLÊS)

      8          87601-ZOD-S00          MARCA, TIPO (KRB3)

                  87601-ZOD-R90          MARCA, TIPO (KRF1)

                  87601-ZOD-890          MARCA, TIPO (KRH)

                  87601-ZOD-V90          MARCA, TIPO (KRH2)

                  87601-ZOD-V40          MARCA, TIPO (KRA2)

                  87601-Z4E-S990         MARCA, TIPO (KRAA)

                  87601-ZOD-U10          MARCA, TIPO (KRB4)

                 87601-Z4E-W50          MARCA, TIPO (KRB5)

                 87601-Z4E-S30           MARCA, TIPO (KRBF)

                  87601-Z4E-S20           MARCA, TIPO (KRDF)

                 87601-ZDJ-V80          MARCA, TIPO (KRDP)

                 87601-ZDJ-V90          MARCA, TIPO (KRDY)

                 87601-ZOD-V10          MARCA, TIPO (KRE4)

                 87601-Z4E-V90           MARCA, TIPO (KREE)

                 87601-Z4E-V20           MARCA, TIPO (KREU)

                87601-ZOD-U90          MARCA, TIPO (KRF2)

                87601-ZOD-V70          MARCA, TIPO (KRG)

                 87601-Z4E-S80           MARCA, TIPO (KRGA)

                87601-Z4E-S10           MARCA, TIPO (KRGF)

                87601-ZOD-T70          MARCA, TIPO (KRM)

               87601-ZOD-R80          MARCA, TIPO (KRMB)

               87601-ZOD-R10          MARCA, TIPO (KRS2)

               87601-Z4E-S50           MARCA, TIPO (KRSB)

               87601-Z4E-W60          MARCA, TIPO (KRWB)

               87601-Z4E-S70           MARCA, TIPO (KRWF)

      FIGURA 17 – OUTRAS PEÇAS (1)

      Ref.         Nº da peça        Descrição

      1          11511-ZOD-V10          FLANGE, P.T.O

      2          15721-ZOD-V70          TUBO, RESPIRO (BOMAG)

      3          17231-ZOD-V62          TAMPA, FILTRO DE AR

      4          17620-ZOJ-800           TAMPA CONJ., TANQUE DE COMBUSTÍVEL

      5          35120-ZOD-V81          INTERRUPTOR CONJ., MOTOR

      6          89216-045-670            CHAVE, VELA

      7          90001-ZK7-V00           PRISIONEIRO, 10X32

      8          90011-ZOD-000          PARAFUSO, TAMPA DO FILTRO DE AR

      9          92900-08025-OE         PRISIONEIRO, 8X25

      10        93402-10040-00          PARAFUSO-ARRUELA, 10X40

      11        94050-10000               PORCA, FLANGE, 10MM

      12        94050-12000               PORCA, FLANGE, 12MM

      13        94303-06100               PINO-GUIA, 6X10

      14        95002-40800-08          BRAÇADEIRA, TUBO (D8)

      15        95002-40850-08          BRAÇADEIRA, TUBO (D8,5)

      FIGURA 18 – OUTRAS PEÇAS (2)

      Ref.         Nº da peça        Descrição

      1          87106-737-J00            MARCA, ADVERTÊNCIA DE COMBUSTÍVEL

      2          87516-ZDD-800          MARCA, PRECAUÇÃO DO OPERADOR (FRANCÊS)

                  87516-ZDD-000          MARCA, PRECAUÇÃO DO OPERADOR(INGLÊS)

      3          87516-ZK6-800           MARCA, PRECAUÇÃO DO OPERADOR(CHINÊS)

      4          87519-ZDD-000          MARCA, PRECAUÇÃO DO OPERADOR(PICTOGRÁFICA)

      5          87526-ZH8-000           MARCA B, COMBINADA (JAPONÊS)

      6          87528-ZOD-000          MARCA, INDICAÇÃO DO AFOGADOR

      7          87532-Z4E-000           MARCA, INDICAÇÃO DO ACELERADOR

      8          87539-ZOJ-810           MARCA, PRECAUÇÃO DE ESCAPAMENTO (FRANCÊS)

                    87539-ZOJ-000          MARCA, PRECAUÇÃO DE ESCAPAMENTO (INGLÊS)

      9           87539-ZOJ-800          MARCA, PRECAUÇÃO DE ESCAPAMENTO (PICTOGRÁFICA)








    Solicite um contato:

    Preencha o formulário abaixo:

    Confira também:

    MOTOR HONDA GX100 3HP DIAFRAGMA (SUBSTITUÍDO PELO GXR120)

    Confira

    Motor Honda GXR120 Wacker carburador bulbo e eixo cônico prolongado

    Confira

    PARTIDA RETRÁTIL EH12

    Confira

    MOTOR EH12 SIMILAR 4,5HP TOYAMA TE40ZX-XP P/COMPACTADOR DE SOLO

    Confira

    PISTÃO TE40Z TOYAMA

    Confira

    BIELA EH12 UNIVERSAL

    Confira

    MOTOR HONDA GX100 BOIA 3HP (SUBSTITUÍDO PELO GXR120)

    Confira

    ELEMENTO DO FILTRO DE AR TE40Z-XP TOYAMA

    Confira

    FILTRO DE AR EH12 ROBIN SUBARU

    Confira

    JUNTA DO CARBURADOR TOYAMA TE40Z 31-00656

    Confira

    MOTOR HONDA GXR120 4HP BÓIA

    Confira

    PASTILHA DE VÁLVULA TE40Z/TTRX80 TOYAMA

    Confira

    VISTA EXPLODIDA MOTOR ROBIN SUBARU EH12

    Confira

    VISTA EXPLODIDA PEÇAS TE40Z-TOYAMA 4 HP

    Confira

    JUNTA DO CARBURADOR TE40Z TOYAMA

    Confira
