  • DESCRIÇÃO COMPLETA
  • FIGURA 01 – CABEÇOTE

    Ref.         Nº da peça        Descrição

    1          12204-ZE1-306           GUIA, VÁLVULA DE ADMISSÃO (O.S.)

    2          12205-ZE1-315           GUIA, VÁLVULA DE  ESCAPAMENTO (O.S.)

    3          12210-ZH7-415           CABEÇOTE, COMP.

    4          12216-ZE5-300           PRESILHA, GUIA DA VÁLVULA

    5          12251-Z0S-801           JUNTA, CABEÇOTE (THAI LEAKLESS)

                12251-ZH7-800           JUNTA, CABEÇOTE

                 12251-Z0S-801           JUNTA, CABEÇOTE (THAI LEAKLESS)

    6          12310-ZE1-020           TAMPA, COMP., CABEÇOTE

    7          12391-ZE1-000           JUNTA, TAMPA DO CABEÇOTE.

    8          15721-ZH8-000          TUBO, RESPIRO

    9          15721-883-030          TUBO, RESPIRO

     10       90013-883-000            PARAFUSO, FLANGE 6X12 (CT200)

    11        90043-ZB2-003          PRISIONEIRO, 6X94

                90043-ZE1-020           PRISIONEIRO, 6X112

                90043-Z4M-000          PRISIONEIRO, 6X114.

                 90043-ZE1-020           PRISIONEIRO, 6X112

     12       90047-ZE1-000           PRISIONEIRO, 8X32

    13        94301-10160              PINO-GUIA, 10X16

    14        95701-08055-00         PARAFUSO, FLANGE, 8X55

                95723-08055-00

                95701-08055-00

    15        98079-56855             VELA, IGNIÇÃO (W20EPR-U) (DENSO)

                98079-55855             VELA, IGNIÇÃO (W16EPR-U) (DENSO)

                 98079-54846             VELA, IGNIÇÃO (BPR4ES) (NGK)

                98079-54855             VELA, IGNIÇÃO (W14EPR-U) (DENSO)

               98079-56876             VELA, IGNIÇÃO (BPR6ES) (NGK)

              98079-55846              VELA, IGNIÇÃO (BPR5ES) (NGK)

             98079-56846              VELA, IGNIÇÃO (BPR6ES) (NGK)

            98079-55876              VELA, IGNIÇÃO (BPR5ES) (NGK)

             98079-56876              VELA, IGNIÇÃO (BPR6ES) (NGK)

             98079-55876             VELA, IGNIÇÃO (BPR5ES) (NGK)

     16       12310-ZE1-842          TAMPA COMP., CABEÇOTE (TUBO DE RESPIRO)

               12310-Z4M-840         TAMPA COMP., CABEÇOTE

     17       15721-ZE1-840          TUBO, RESPIRO

     18       95002-80000             PRESILHA, TUBO (C12)

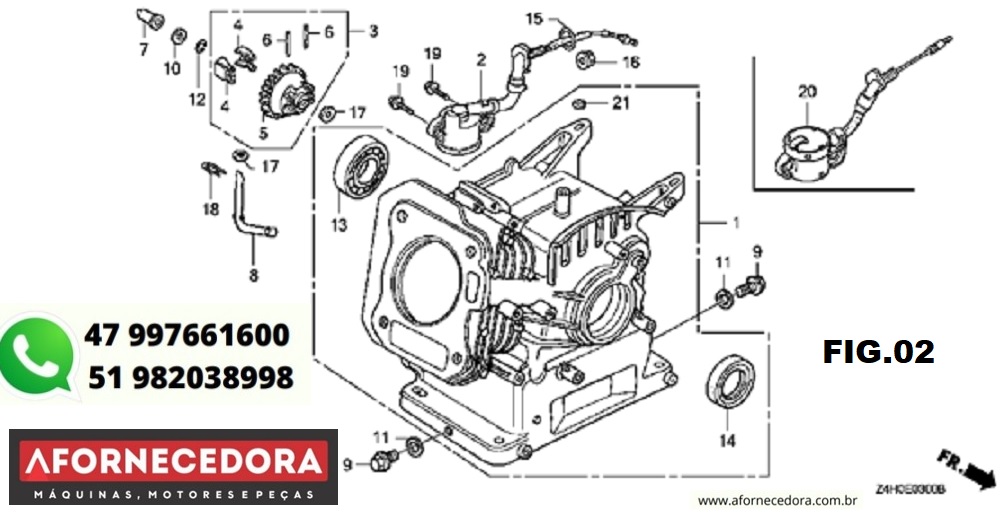

    FIGURA 02 – BLOCO DE CILINDRO

    Ref.         Nº da peça        Descrição

    1          12000-Z0S-405           CONJ. BLOCO, CILINDRO

                12000-Z0S-416

                12000-Z4H-405

    2          15510-ZE1-033           CONJ. INTERRUPTOR, NÍVEL DE  ÓLEO

    3          16510-ZE1-000           CONJ. GOVERNADOR

    4          16511-ZE1-000           CONTRAPESO, GOVERNADOR

    5          16512-ZE1-000           SUPORTE, CONTRAPESO DO GOVERNADOR

    6          16513-ZE1-000           PINO, CONTRAPESO DO GOVERNADOR

    7          16531-ZE1-000           DESLIZADOR, GOVERNADOR

    8          16541-ZE1-000           EIXO, BRAÇO DO  GOVERNADOR

    9          90131-ZE1-000           PARAFUSO, BUJÃO DE DRENAGEM

    10        90451-ZE1-000           ARRUELA, ENCOSTO, 6MM

    11        90601-ZE1-000           ARRUELA, BUJÃO DE DRENAGEM, 10,2MM

    12        90602-ZE1-000           PRESILHA, SUPORTE DO GOVERNADOR

    13        91001-878-003            ROLAMENTO, RADIAL DE ESFERAS, 62/22

    14        91202-ZE6-013           RETENTOR DE ÓLEO, 22X35X6

    15        91353-671-004            ANEL DE VEDAÇÃO, 14MM (NOK)

    16        94050-10000   PORCA, FLANGE, 10MM

    17        94101-06800   ARRUELA, LISA, 6MM

    18        94251-08000   PINO, TRAVA, 8MM

    19        95701-06012-00          PARAFUSO, FLANGE 6X12

    20        35480-Z0T-003           CONJ. INTERRUPTOR, NÍVEL DE  ÓLEO

    21        91231-891-003            RETENTOR DE ÓLEO, 6X11X4 (RAI) .

    FIGURA 03 – TAMPA DA CARCAÇA DO MOTOR

    Ref.         Nº da peça        Descrição

    1          11300-ZE0-641           CONJ. TAMPA, CARCAÇA DO MOTOR

                11300-ZE0-634

                11300-ZE0-010

    2          11300-ZE0-613           CONJ. TAMPA, CARCAÇA DO MOTOR

               11300-ZK7-V00

    3          11381-ZH7-800           JUNTA, TAMPA DA CARCAÇA

                11381-ZK7-V00

    4          15600-Z0T-810           CONJ. TAMPA, GARGALO DE  ABASTECIMENTO DE ÓLEO

    5          15600-Z0T-820           CONJ. TAMPA, GARGALO DE  ABASTECIMENTO DE ÓLEO 15600-ZG4-003

                15600-Z0T-820

    6          15625-Z0T-800           JUNTA, TAMPA DO GARGALO DE ABASTECIMENTO DE ÓLEO

     7        90015-883-000             PARAFUSO, FLANGE 6X28 (CT200

    8           91001-878-003           ROLAMENTO, RADIAL DE ESFERAS, 62/22

    9          91203-ZE0-013           RETENTOR DE ÓLEO, 22X41X6

    10        94301-08140               PINO-GUIA, 8X14

               94303-08140

    11        15500-ZK7-V00           CONJ. RESERVATÓRIO, ÓLEO

    12        15625-Z0T-800           JUNTA, TAMPA DO GARGALO DE ABASTECIMENTO DE ÓLEO

                15625-ZE1-003

               15625-Z0T-800

    13        90014-952-000            PARAFUSO, FLANGE 6X14 (CT200

    14        90029-888-000            PARAFUSO, FLANGE 6X16 (CT200

    15        91304-MJ0-003          ANEL DE VEDAÇÃO, 15,8X2,4 (SHOWA)

                91304-Z4H-000           ANEL DE VEDAÇÃO

    16        95002-02070               PRESILHA, TUBO (B7)

    17        95005-35150-10          TUBO, 3,5X150 (95005-35001-10M)

    18        16106-KW7-900          PRESILHA B,

    19        90013-883-000            PARAFUSO, FLANGE 6X12 (CT200)

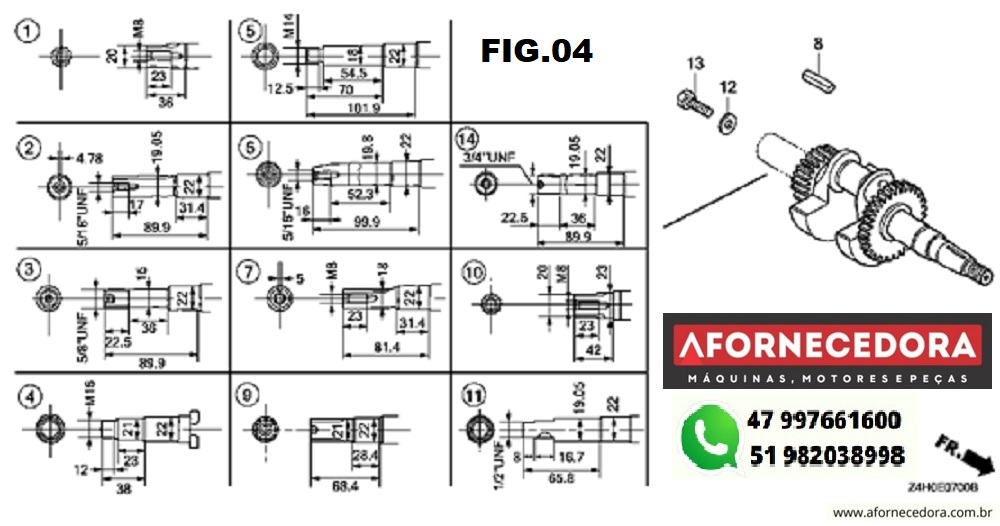

    FIGURA 04 – ÁRVORE DE MANIVELAS

    Ref.         Nº da peça        Descrição

    1          13310-ZE0-610           ÁRVORE DE MANIVELAS COMP

                13310-Z4H-610

    2          13310-Z0S-800           ÁRVORE DE MANIVELAS COMP

                QXUZ  13310-Z0S-900

    3          13310-Z0S-830           ÁRVORE DE MANIVELAS COMP

    4          13310-Z0S-850           ÁRVORE DE MANIVELAS COMP

    5          13310-Z0S-860           ÁRVORE DE MANIVELAS COMP,

    6          13310-Z0S-970           ÁRVORE DE MANIVELAS COMP

               13310-Z0S-870

    7          13310-Z0S-880           ÁRVORE DE MANIVELAS COMP

                13310-Z0S-980

    8          90745-ZE1-600           CHAVETA, 4,78X4,78X38

                 90741-883-810            CHAVETA, 5X5X33 (AMARELA

    9          13310-Z4H-620           ÁRVORE DE MANIVELAS COMP

                13310-ZE0-622

                13310-Z4H-620

    10        13310-Z4H-V00          ÁRVORE DE MANIVELAS COMP

    11        13310-Z4H-640           ÁRVORE DE MANIVELAS COMP

    12        90473-842-000            ARRUELA, 8MM

    13        92101-08025-0A         PARAFUSO, ALLEN, 8X25

    14        13310-Z0S-840           ÁRVORE DE MANIVELAS COMP

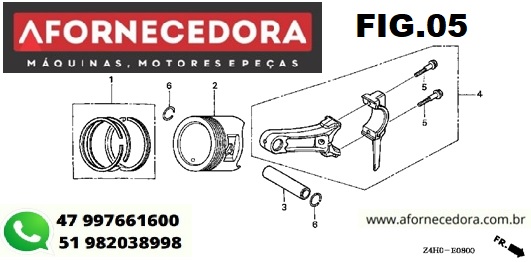

    FIGURA 05 – PISTÃO

    Ref.         Nº da peça        Descrição

    1          13010-Z4F-004           JOGO DE ANÉIS, PISTÃO (STD.) (TEIKOKU)

                13011-Z4F-004           JOGO DE ANÉIS, PISTÃO (0,25) (TEIKOKU)

                13012-Z4F-004           JOGO DE ANÉIS, PISTÃO (0,50) (TEIKOKU)

                13013-Z4F-004           JOGO DE ANÉIS, PISTÃO (0,75) (TEIKOKU)

                13010-Z4H-003           JOGO DE ANÉIS, PISTÃO (STD.) (RIKEN)

                13011-Z4H-003           JOGO DE ANÉIS, PISTÃO (0,25) (RIKEN)

                13012-Z4H-003           JOGO DE ANÉIS, PISTÃO (0,50) (RIKEN)

                13013-Z4H-003           JOGO DE ANÉIS, PISTÃO (0,75) (RIKEN)

               13010-Z0S-801           JOGO DE ANÉIS, PISTÃO (STD.) (RIKEN)

               13011-Z0S-801           JOGO DE ANÉIS, PISTÃO (0,25) (RIKEN)

    (1)       13012-Z0S-801           JOGO DE ANÉIS, PISTÃO (0,50) (RIKEN)

                13013-Z0S-801           JOGO DE ANÉIS, PISTÃO (0,75) (RIKEN)

               13010-Z4F-004           JOGO DE ANÉIS, PISTÃO (STD.) (TEIKOKU)

               13010-Z4H-003           JOGO DE ANÉIS, PISTÃO (STD.) (RIKEN)

              13011-Z4F-004           JOGO DE ANÉIS, PISTÃO (0,25) (TEIKOKU)

              13011-Z4H-003           JOGO DE ANÉIS, PISTÃO (0,25) (RIKEN)

              13012-Z4F-004          JOGO DE ANÉIS, PISTÃO (0,50) (TEIKOKU

              13012-Z4H-003         JOGO DE ANÉIS, PISTÃO (0,50) (RIKEN)

              13013-Z4F-004         JOGO DE ANÉIS, PISTÃO (0,75) (TEIKOKU)

             13013-Z4H-003         JOGO DE ANÉIS, PISTÃO (0,75) (RIKEN)

              13010-Z4F-004         JOGO DE ANÉIS, PISTÃO (STD.) (TEIKOKU)

               13011-Z4F-004        JOGO DE ANÉIS, PISTÃO (0,25) (TEIKOKU)

               13012-Z4F-004        JOGO DE ANÉIS, PISTÃO (0,50) (TEIKOKU)

               13013-Z4F-004       JOGO DE ANÉIS, PISTÃO (0,75) (TEIKOKU)

               13010-Z4H-003       JOGO DE ANÉIS, PISTÃO (STD.) (RIKEN)

               13011-Z4H-003        JOGO DE ANÉIS, PISTÃO (0,25) (RIKEN)

               13012-Z4H-003       JOGO DE ANÉIS, PISTÃO (0,50) (RIKEN)

              13013-Z4H-003       JOGO DE ANÉIS, PISTÃO (0,75) (RIKEN)

    (2)       13104-Z0S-810           PISTÃO (0,75)

               13101-Z0S-811           PISTÃO (STD.)

               13102-Z0S-811           PISTÃO (0,25)

               13103-Z0S-811           PISTÃO (0,50)

               13104-Z0S-811           PISTÃO (0,75)

               13101-Z0S-811           PISTÃO (STD.)

              13102-Z0S-811           PISTÃO (0,25)

             13103-Z0S-811           PISTÃO (0,50)

              13104-Z0S-811           PISTÃO (0,75)

             13101-ZH7-020           PISTÃO (STD.)

    (2)       13102-ZH7-020           PISTÃO (0,25)

              13103-ZH7-020           PISTÃO (0,50)

              13104-ZH7-020           PISTÃO (0,75)

              13101-ZH7-020           PISTÃO (STD.)

             13102-ZH7-020           PISTÃO (0,25)

             13103-ZH7-020           PISTÃO (0,50)

             13104-ZH7-020           PISTÃO (0,75)

    3       13111-ZE0-000           PINO, PISTÃO

    4          13200-Z0S-800           CONJ., BIELA

    5          90001-ZE1-000           PARAFUSO, BIELA

    6          90551-ZE0-000           PRESILHA, PINO DO PISTÃO, 13MM

    FIGURA 06 – ÁRVORE DE COMANDO

    Ref.         Nº da peça        Descrição

    1          12209-ZH8-003           RETENTOR DE ÓLEO, HASTE DA VÁLVULA

    2          14100-ZE0-812           CONJ. ÁRVORE DE COMANDO

                14100-ZH7-B20

                14100-ZK7-870

                14100-Z0S-880

                14100-ZK7-870

    3          14410-ZE0-010           HASTE, ACIONAMENTO

    4          14431-ZE1-000           BALANCIM, VÁLVULA

    5          14441-ZE1-010           TUCHO, VÁLVULA

    6          14451-ZE1-013           ARTICULAÇÃO, BALANCIM

    7          14568-ZE1-000           MOLA, RETORNO, CONTRAPESO

    8          14711-ZF0-010           VÁLVULA, ADM.

    9          14721-ZF0-000           VÁLVULA, ESC

                14721-ZH7-810           VÁLVULA, ESC. (STELLITE)

                14721-Z4H-000           VÁLVULA, ESC.

                14721-Z4H-810

    10        14751-ZF1-000           MOLA, VÁLVULA

    11        14771-ZE1-000           RETENTOR, MOLA DA VÁLVULA ADM

    12        14773-Z4X-000           RETENTOR, MOLA DA VÁLVULA ESC.

                 14771-ZE1-000           RETENTOR, MOLA DA VÁLVULA ADM

    13        14781-ZE1-000           ROTOR, VÁLVULA

    14        14791-ZE0-010           PLACA, GUIA DA HASTE DE  ACIONAMENTO

    15        90012-ZE0-010           PARAFUSO, ARTICULAÇÃO, 8MM

    16        90206-ZE1-000           PORCA, AJUSTE ARTICULAÇÃO

    17        90413-Z0T-880           ARRUELA, ENCOSTO, 14,1MM

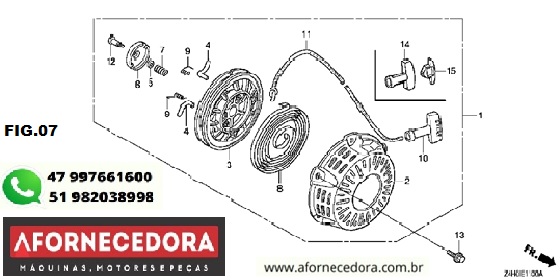

    FIGURA 07 – PARTIDA RETRÁTIL

    Ref.         Nº da peça        Descrição

    1          28400-ZH8-023YA      CONJ. PARTIDA, RETRÁTIL *R280* VERMELHO

               28400-Z0T-003ZA      *NH1*  PRETO

               28400-ZH8-033YA      *R280* VERMELHO

               28400-ZH8-023ZM     *NH246*  CINZA LOOSEY

               28400-ZH8-023ZG      *NH105* PRETO MAT (#15-#20)

              28400-ZH8-023ZJ      *T51* LARANJA JACOBSEN

              28400-ZH8-023ZB      *NH1*  PRETO

              28400-ZH8-033ZM     *NH246* CINZA LOOSEY

              28400-ZH8-033ZG      *NH105*  PRETO MAT (#15-#20))

              28400-ZH8-033ZJ      *T51*  LARANJA JACOBSEN

              28400-ZH8-033ZB      *NH1*  PRETO

              28400-Z4M-003ZA     *R280* VERMELHO

              28400-Z4M-003ZC     *NH1* PRETO

             28400-Z4M-003ZB      *NH246*  CINZA LOOSEY

             28400-Z4M-003ZD     *T51* LARANJA JACOBSEN

    2          28410-ZH8-003YA      CARCAÇA COMP., PARTIDA RETRÁTIL *R280*  VERMELHO

               28410-ZH8-003ZB      *NH1* PRETO

              28410-ZH8-003ZM     CARCAÇA COMP., PARTIDA RETRÁTIL*NH246* CINZA LOOSEY

              28410-ZH8-003ZJ      *T51* LARANJA JACOBSEN

              28410-ZH8-003ZG      *NH105* PRETO MAT (#15-#20)

             28410-Z4M-003ZB      *R280* VERMELHO

              28410-Z4M-003ZD     *NH1*  PRETO

             28410-Z4M-003ZC     *NH246* CINZA LOOSEY

               28410-Z4M-003ZA     *T51*  LARANJA JACOBSEN

    3          28421-ZH8-801           CARRETEL, PARTIDA RETRÁTIL (PRETO)

                28421-Z0T-003           CARRETEL, PARTIDA RETRÁTIL

    4          28422-ZH8-801           CATRACA, PARTIDA

    5          28431-ZH8-801           PLACA, FRICÇÃO

    6          28433-ZH8-801           GUIA, CATRACA

    7          28441-ZH8-801           MOLA, FRICÇÃO

    8          28442-ZH8-003           MOLA, PARTIDA RETRÁTIL

    9          28443-ZH8-801           MOLA, RETORNO

    10        28461-ZH8-013           MANOPLA, PARTIDA

               28461-ZH8-003           CATRACA, PARTIDA

               28461-ZH8-013

    11        28462-ZH8-003           CORDA, PARTIDA RETRÁTIL

    12        90003-ZH8-801           PARAFUSO, FIXAÇÃO

    13        90008-ZE2-003           PARAFUSO, FLANGE, 6X10

    14        28461-Z4M-003          MANOPLA, PARTIDA RETRÁTIL

    15        28463-Z4M-003          MANOPLA, REFORÇO

    FIGURA 08 – TAMPA DA VENTOINHA

    Ref.         Nº da peça        Descrição

    1          11347-371-300            BORRACHA, TAMPA DE AJUSTE

    2          19610-ZE0-000ZS       TAMPA COMP., VENTOINHA *R280* VERMELHO

                19610-ZE0-000ZF       *NH246* CINZA LOOSEY

                19610-ZE0-000ZG      *T51* LARANJA JACOBSEN

                19610-ZK7-V00ZD      *R280* VERMELHO

                 19610-ZK7-V00ZC      *NH1*  PRETO

                 19610-ZE0-000ZE       *NH1*  PRETO

                 19610-ZE0-000ZK       *NH105*  PRETO MAT (#15-#20)

                19610-ZE0-000ZE       *NH1* PRETO

    3          19611-ZH7-810           PLACA COMP., LATERAL (ALERTA DE ÓLEO)

    4          19611-ZH7-820           PLACA COMP., LATERAL (ALERTA E INDICADOR)

    5          19612-ZH7-000           PLACA, LATERAL (PADRÃO)

                 19612-ZK7-V00           PLACA, LATERAL

    6          19613-ZE1-020           PRESILHA, CABO

    7          19630-ZH7-000          PROTETOR COMP

     8         32197-ZH8-003          FIAÇÃO SECUNDÁRIA

     9         34150-ZH7-013          UNIDADE DE ALERTA, ÓLEO

                34150-ZH7-003

                34150-ZH7-013

     10       35120-Z0T-801          CONJ. INTERRUPTOR, MOTOR

     11       35120-Z0T-851          CONJ. INTERRUPTOR, MOTOR

     12       81329-567-020           BORRACHA, ORIFÍCIO DE DRENAGEM

     13       90013-883-000           PARAFUSO, FLANGE 6X12 (CT200)

    14        90022-888-010            PARAFUSO, FLANGE 6X20 (CT200)

     15       90601-ZH7-013          PRESILHA, FIAÇÃO

     16       95701-06008-00        PARAFUSO, FLANGE, 6X8

     17       19612-ZH7-821          PLACA, LATERAL (INDICADOR)

     18       91406-657-671          PRESILHA, FIAÇÃO

    FIGURA 09 – CARBURADOR (1)

    Ref.         Nº da peça        Descrição

    1          16010-ZE0-025           JOGO DE JUNTAS

    2          16011-ZE0-005           CONJUNTO DA VÁLVULA, BOIA

    3          16013-Z0S-B01           CONJUNTO DA BOIA

    4          16015-ZE0-831           CONJUNTO DA CUBA, BOIA

                16015-Z4M-911

    5          16016-ZH7-W01         CONJUNTO DO  PARAFUSO, MISTURA (Nº DO CARBURADOR)

    6          16024-ZE1-811           CONJUNTO DO PARAFUSO, DRENAGEM

                 16024-Z5T-901

    7          16028-ZE0-005           CONJUNTO DO PARAFUSO

                 16028-Z5T-901

    8          16044-ZE0-005           CONJUNTO DO  AFOGADOR

    9          16100-Z0S-931           CONJ. CARBURADOR (BE61K A)

                16100-Z0S-831           CONJ. CARBURADOR (BE61J A)

                 16100-Z0S-931           CONJ. CARBURADOR (BE61K A)

                16100-Z4H-931           CONJ. CARBURADOR (BE61M A)

    10        16124-ZE0-005           PARAFUSO, ACELERAÇÃO

    11        16166-ZH7-W50         PULVERIZADOR, PRINCIPAL

    12        16211-ZE0-000           ISOLANTE, CARBURADOR

    13        16212-ZH7-800           JUNTA, ISOLANTE

    14        16220-ZE1-020           ESPAÇADOR COMP., CARBURADOR

    15        16221-ZH8-801           JUNTA, CARBURADOR

    16        16610-ZE1-000           ALAVANCA COMP., AFOGADOR (PADRÃO)

    17        16953-ZE1-812           ALAVANCA, REGISTRO

    18        16954-ZE1-812           PLACA, FIXAÇÃO DA ALAVANCA

    19        16956-ZE1-811           MOLA, ALAVANCA DO REGISTRO

    20        16957-ZE1-812           JUNTA, REGISTRO DE COMBUSTÍVEL

    21        93500-03006-1H         PARAFUSO, PHILLIPS, 3X6

    22        94305-20122   PINO, MOLA, 2X12

    23        99101-ZH8-0580         GICLÊ, PRINCIPAL, #58

               99101-ZH8-0600         GICLÊ, PRINCIPAL, #60

               99101-ZH8-0620         GICLÊ, PRINCIPAL, #62

    24        99204-ZE0-0350         CONJUNTO DO GICLÊ, MARCHA LENTA

    25        16016-ZE0-005           CONJUNTO DO PARAFUSO, MISTURA(Nº DO CARBURADOR)

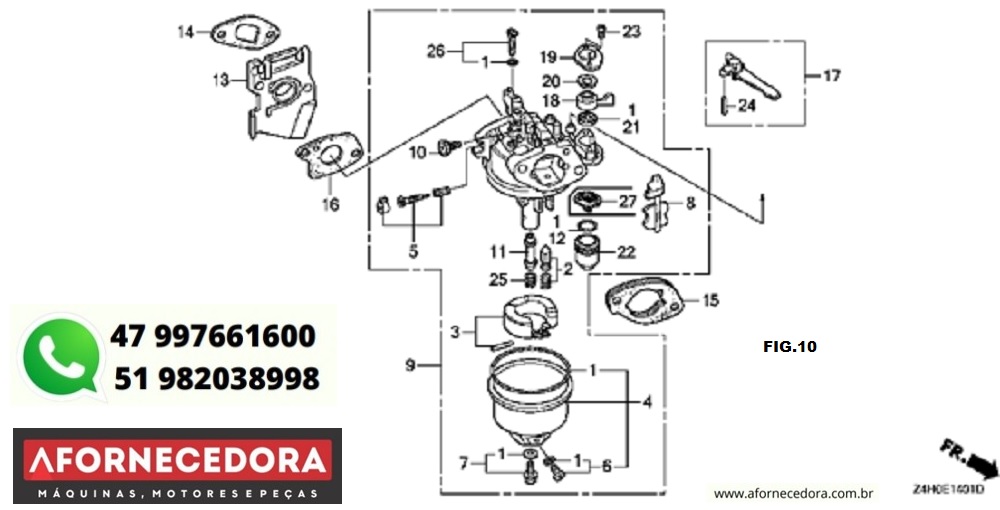

    FIGURA 10 – CARBURADOR (2)

    Ref.         Nº da peça        Descrição

    1          16010-ZE1-812           JOGO DE JUNTAS

    2          16011-ZE0-005           CONJUNTO DA VÁLVULA, BOIA

    3          16013-Z0S-B01           CONJUNTO DA BOIA

    4          16015-ZE0-831           CONJUNTO DA CUBA, BOIA

                16015-Z4M-911

    5          16016-ZH7-W01         CONJUNTO DO  PARAFUSO, MISTURA

    6          16024-ZE1-811           CONJUNTO DO PARAFUSO, DRENAGEM

    7          16028-ZE0-005           CONJUNTO DO PARAFUSO

     8         16044-ZE0-005           CONJUNTO DO AFOGADOR

     9         16100-Z0S-921           CONJ. CARBURADOR (BE60R A)

                16100-Z0S-911           CONJ. CARBURADOR (BE60Q A)

                16100-Z4H-V21          CONJ. CARBURADOR (BE60V A)

                 16100-Z4H-921         CONJ. CARBURADOR (BE99A A)

                16100-Z4H-911          CONJ. CARBURADOR (BE60W A)

                16100-Z4H-V31          CONJ. CARBURADOR (BE99B A)

     10       16124-ZE0-005           PARAFUSO, ACELERAÇÃO

     11       16166-ZH7-W50         PULVERIZADOR, PRINCIPAL

     12       16173-001-004           JUNTA, COPO DO FILTRO DE COMBUSTÍVEL

     13       16211-ZE0-000           ISOLANTE, CARBURADOR

    14        16212-ZH7-800           JUNTA, ISOLANTE

    15        16220-ZE1-020           ESPAÇADOR COMP., CARBURADOR

    16        16221-ZH8-801           JUNTA, CARBURADOR

    17        16610-ZE1-000           ALAVANCA COMP., AFOGADOR (PADRÃO)

    18        16953-ZE1-812           ALAVANCA, REGISTRO

    19        16954-ZE1-812           PLACA, FIXAÇÃO DA ALAVANCA

     20       16956-ZE1-811           MOLA, ALAVANCA DO REGISTRO

     21       16957-ZE1-812           JUNTA, REGISTRO DE COMBUSTÍVEL

     22       16967-ZE0-811           COPO, FILTRO DE COMBUSTÍVEL

     23       93500-03006-1H        PARAFUSO, PHILLIPS, 3X6

    24        94305-20122              PINO, MOLA, 2X12

    25        99101-ZH8-0580        GICLÊ, PRINCIPAL, #58

                99101-ZH8-0550         GICLÊ, PRINCIPAL, #55

                99101-ZH8-0600        GICLÊ, PRINCIPAL, #60

                99101-ZH8-0620         GICLÊ, PRINCIPAL, #62

    26        99204-ZE0-0350         CONJUNTO DO GICLÊ, MARCHA LENTA, #35

                99204-ZE2-0380         CONJUNTO DO GICLÊ, MARCHA LENTA, #38

                99204-ZE0-0380

    27        16959-Z5T-901           FILTRO, COPO

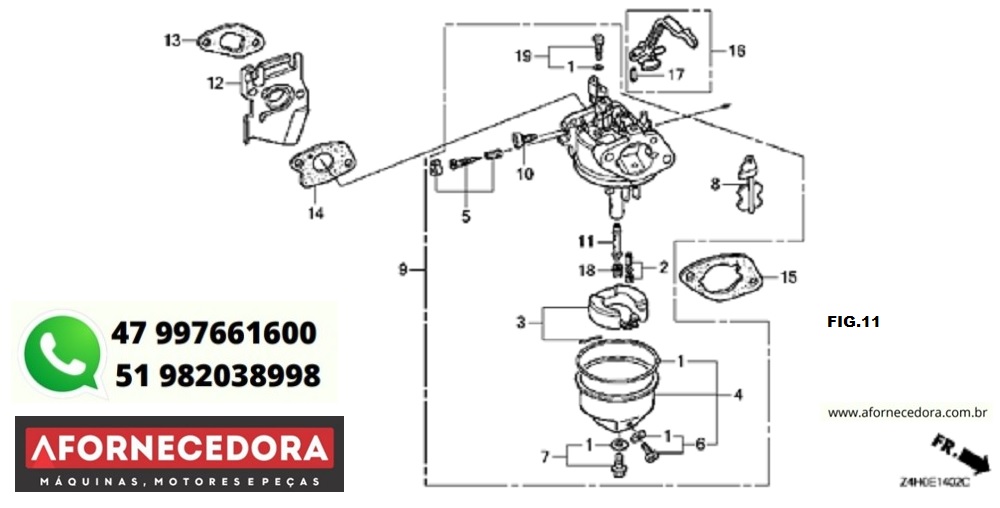

    FIGURA 11 – CARBURADOR (3)

    Ref.         Nº da peça        Descrição

    1          16010-ZB1-015           JOGO DE JUNTAS

    2          16011-ZE0-005           CONJUNTO DA VÁLVULA, BOIA

    3          16013-Z0S-B01           CONJUNTO DA BOIA

    4          16015-ZE0-831           CONJUNTO DA CUBA, BOIA

                16015-Z4M-911

    5          16016-ZH7-W01         CONJUNTO DO  PARAFUSO, MISTURA

    6          16024-ZE1-811           CONJUNTO DO PARAFUSO, DRENAGEM

                  16024-Z5T-901

    7          16028-ZE0-005           CONJUNTO DO PARAFUSO

                 16028-Z5T-901

    8          16044-ZE0-005           CONJUNTO DO  AFOGADOR

    9          16100-Z0S-U12           CONJ. CARBURADOR (BE62D B)

                 16100-Z4H-U11          CONJ. CARBURADOR (BE62G A)

                 16100-Z4H-U41          CONJ. CARBURADOR (BE62K A)

    10        16124-ZE0-005           PARAFUSO, ACELERAÇÃO

    11        16166-ZH7-W50         PULVERIZADOR, PRINCIPAL

    12        16211-ZE0-000           ISOLANTE, CARBURADOR

    13        16212-ZH7-800           JUNTA, ISOLANTE

    14        16221-ZH8-801           JUNTA, CARBURADOR

    15        16269-ZE1-800           JUNTA, FILTRO DE AR

    16        16610-ZB2-000           ALAVANCA COMP., AFOGADOR

    17        94305-20122   PINO, MOLA, 2X12

    18        99101-ZH8-0580         GICLÊ, PRINCIPAL, #58

                99101-ZH8-0600         GICLÊ, PRINCIPAL, #60

                99101-ZH8-0620         GICLÊ, PRINCIPAL, #62

    19        99204-ZE0-0350         CONJUNTO DO GICLÊ, MARCHA LENTA, #35

    1          16010-ZB1-015           JOGO DE JUNTAS

    2          16011-ZE0-005           CONJUNTO DA VÁLVULA, BOIA

    3          16013-Z0S-B01           CONJUNTO DA BOIA

    4          16015-ZE1-811           CONJUNTO DA CUBA, BOIA

                16015-Z4H-U51          CUBA, BOIA.

    5          16016-ZH7-W01         CONJUNTO DO  PARAFUSO,

    6          16024-ZE1-811           CONJUNTO DO PARAFUSO, DRENAGEM

                 16024-Z5T-901

    7          16028-ZE0-005           CONJUNTO DO PARAFUSO

                16028-Z5T-901

    8          16044-ZE0-005           CONJUNTO DO  AFOGADOR

    9          16100-Z4H-U31          CONJ. CARBURADOR (BE62H A)

                 16100-Z4H-U51          CONJ. CARBURADOR (BE62J A)

    10        16124-ZE0-005           PARAFUSO, ACELERAÇÃO

    11        16166-ZH7-A50          PULVERIZADOR, PRINCIPAL

    12        16211-ZE0-000           ISOLANTE, CARBURADOR

    13        16212-ZH7-800           JUNTA, ISOLANTE

    14        16220-ZE1-020           ESPAÇADOR COMP., CARBURADOR

    15        16221-ZH8-801           JUNTA, CARBURADOR

    16        16610-ZE1-000           ALAVANCA COMP., AFOGADOR (PADRÃO)

    17        16854-ZH8-000           BORRACHA, SUPORTE (107MM)

    18        91424-Z4G-822           TUBO, COMBUSTÍVEL, 4,5X400

    19        94305-20122               PINO, MOLA, 2X12

    20        95002-40800-08          BRAÇADEIRA, TUBO (D8)

    21        99101-ZH8-0580         GICLÊ, PRINCIPAL, #58

                99101-ZH8-0600         GICLÊ, PRINCIPAL, #60

                 99101-ZH8-0620         GICLÊ, PRINCIPAL, #62

    22        99204-ZE0-0350         CONJUNTO DO GICLÊ, MARCHA LENTA, #35

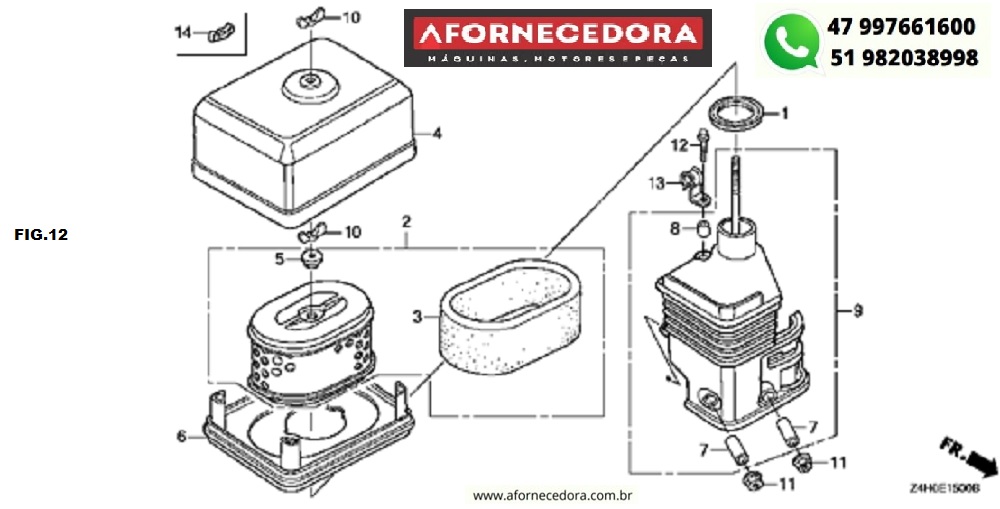

    FIGURA 12 – FILTRO DE AR (1)

    Ref.         Nº da peça        Descrição

    1          16271-ZE1-000           JUNTA, CARCAÇA

    2          17210-ZE0-822           ELEMENTO, FILTRO DE AR (DUPLO)

                17210-ZE1-822

    3     17218-ZE0-821    FILTRO, EXTERNO

            17218-ZE1-821

    4      17230-ZE0-820           TAMPA, FILTRO DE AR (DUPLO)

             17230-ZE1-820

             17231-Z4H-820           TAMPA, FILTRO DE  AR

              17231-Z4M-000

    5         17232-891-000            BORRACHA, FILTRO DE AR

    6          17235-ZE1-831           BICO, SILENCIADOR

                17235-Z4M-830

    7          17238-ZE7-010           BUCHA, FILTRO DE AR

               17238-ZE0-010

              17238-ZE7-010

    8          17239-ZE1-000           BUCHA B, FILTRO DE  AR

    9          17410-ZE0-030           CARCAÇA COMP., FILTRO DE  AR

               17410-ZE1-020

               17410-Z4H-000

    10        90325-044-000            PORCA, FIXAÇÃO DA CAIXA DE FERRAMENTAS

    11        94050-06000               PORCA, FLANGE, 6MM

    12        95701-06020-00          PARAFUSO, FLANGE, 6X20

    13        16106-KW7-900          PRESILHA B, FIAÇÃO

    14        90300-Z1V-000           PORCA, FILTRO DE AR17410-Z4M-000

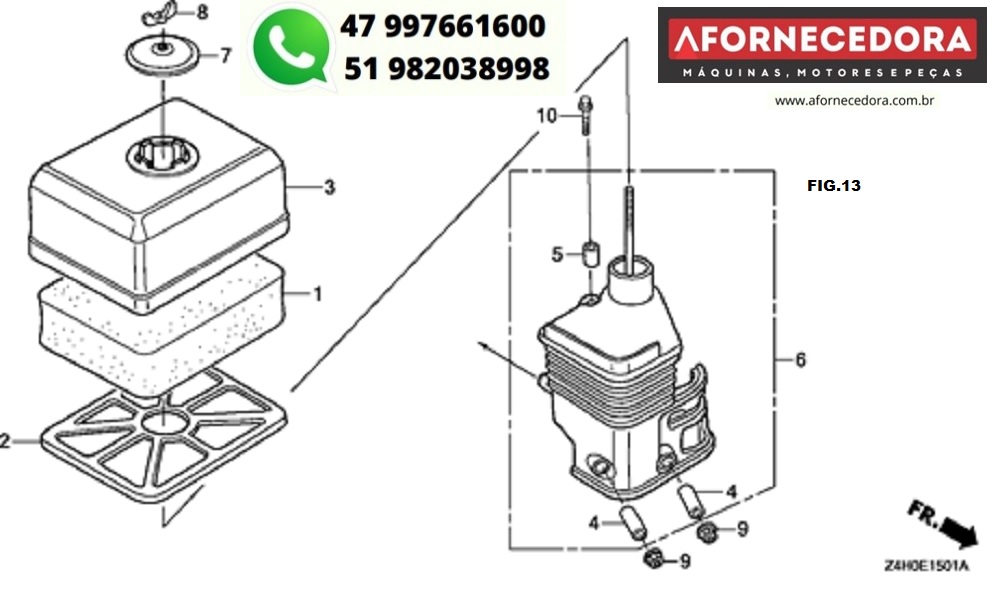

    FIGURA 13 – FILTRO DE AR (2)

    Ref.         Nº da peça        Descrição

    1          17211-ZE1-000           ELEMENTO, FILTRO DE  AR (SEMISSECO)

    2          17212-ZE1-000           GRADE, FILTRO DE AR (SEMISSECO)

    3          17231-ZE0-000           TAMPA, FILTRO DE AR (SEMISSECO)

    4          17238-ZE0-010           BUCHA, FILTRO DE AR

    5          17239-ZE1-000           BUCHA B, FILTRO DE  AR

    6          17410-ZE0-030           CARCAÇA COMP., FILTRO DE  AR

    7          17421-ZE1-000           TAMPÃO, FILTRO DE AR

    8          90325-044-000            PORCA, FIXAÇÃO DA CAIXA DE FERRAMENTAS

    9          94050-06000   PORCA, FLANGE, 6MM

    10        95701-06020-00          PARAFUSO, FLANGE, 6X20

    FIGURA 14 – FILTRO DE AR (3)

    Ref.         Nº da peça        Descrição

    1          16271-ZE1-000           JUNTA, CARCAÇA

    2          17238-ZE0-010           BUCHA, FILTRO DE AR

    3          17239-ZE1-000           BUCHA B, FILTRO DE  AR

    4          17401-ZE1-810           CARCAÇA, FILTRO DE AR (BANHO DE ÓLEO)

    5          17402-ZE1-810           CÁRTER, FILTRO DE AR (BANHO DE ÓLEO)

    6          17403-ZE1-810           ELEMENTO, FILTRO DE AR (BANHO DE ÓLEO)

    7          17404-841-000            GRADE, FILTRO DE AR

    8          17410-ZE0-811           CARCAÇA COMP., FILTRO DE  AR

    9          17421-ZE1-000           TAMPÃO, FILTRO DE AR

    10        90325-044-000            PORCA, FIXAÇÃO DA CAIXA DE FERRAMENTAS

    11        94050-06000               PORCA, FLANGE, 6MM

    12        95701-06020-00          PARAFUSO, FLANGE, 6X20

    FIGURA 15 – FILTRO DE AR (4)

    Ref.         Nº da peça        Descrição

    1          17211-ZB2-000           ELEMENTO, FILTRO DE AR

    2          17212-ZB2-000           SEPARADOR, FILTRO  DE AR

    3          17220-ZB2-000           CARCAÇA COMP., FILTRO DE  AR

    4          17231-ZB2-000           TAMPA, FILTRO DE  AR

    5          17239-ZB2-000           SUPORTE, FILTRO  DE AR

    6          17252-ZB2-000           RETENTOR, FILTRO DE AR

    7          90115-459-770            PARAFUSO, FIXAÇÃO

    8          94050-06080   PORCA, FLANGE, 6MM

    9          95701-06010-00          PARAFUSO, FLANGE, 6X10



    • assignmentDESCRIÇÃO COMPLETA

      FIGURA 01 – CABEÇOTE

      Ref.         Nº da peça        Descrição

      1          12204-ZE1-306           GUIA, VÁLVULA DE ADMISSÃO (O.S.)

      2          12205-ZE1-315           GUIA, VÁLVULA DE  ESCAPAMENTO (O.S.)

      3          12210-ZH7-415           CABEÇOTE, COMP.

      4          12216-ZE5-300           PRESILHA, GUIA DA VÁLVULA

      5          12251-Z0S-801           JUNTA, CABEÇOTE (THAI LEAKLESS)

                  12251-ZH7-800           JUNTA, CABEÇOTE

                   12251-Z0S-801           JUNTA, CABEÇOTE (THAI LEAKLESS)

      6          12310-ZE1-020           TAMPA, COMP., CABEÇOTE

      7          12391-ZE1-000           JUNTA, TAMPA DO CABEÇOTE.

      8          15721-ZH8-000          TUBO, RESPIRO

      9          15721-883-030          TUBO, RESPIRO

       10       90013-883-000            PARAFUSO, FLANGE 6X12 (CT200)

      11        90043-ZB2-003          PRISIONEIRO, 6X94

                  90043-ZE1-020           PRISIONEIRO, 6X112

                  90043-Z4M-000          PRISIONEIRO, 6X114.

                   90043-ZE1-020           PRISIONEIRO, 6X112

       12       90047-ZE1-000           PRISIONEIRO, 8X32

      13        94301-10160              PINO-GUIA, 10X16

      14        95701-08055-00         PARAFUSO, FLANGE, 8X55

                  95723-08055-00

                  95701-08055-00

      15        98079-56855             VELA, IGNIÇÃO (W20EPR-U) (DENSO)

                  98079-55855             VELA, IGNIÇÃO (W16EPR-U) (DENSO)

                   98079-54846             VELA, IGNIÇÃO (BPR4ES) (NGK)

                  98079-54855             VELA, IGNIÇÃO (W14EPR-U) (DENSO)

                 98079-56876             VELA, IGNIÇÃO (BPR6ES) (NGK)

                98079-55846              VELA, IGNIÇÃO (BPR5ES) (NGK)

               98079-56846              VELA, IGNIÇÃO (BPR6ES) (NGK)

              98079-55876              VELA, IGNIÇÃO (BPR5ES) (NGK)

               98079-56876              VELA, IGNIÇÃO (BPR6ES) (NGK)

               98079-55876             VELA, IGNIÇÃO (BPR5ES) (NGK)

       16       12310-ZE1-842          TAMPA COMP., CABEÇOTE (TUBO DE RESPIRO)

                 12310-Z4M-840         TAMPA COMP., CABEÇOTE

       17       15721-ZE1-840          TUBO, RESPIRO

       18       95002-80000             PRESILHA, TUBO (C12)

      FIGURA 02 – BLOCO DE CILINDRO

      Ref.         Nº da peça        Descrição

      1          12000-Z0S-405           CONJ. BLOCO, CILINDRO

                  12000-Z0S-416

                  12000-Z4H-405

      2          15510-ZE1-033           CONJ. INTERRUPTOR, NÍVEL DE  ÓLEO

      3          16510-ZE1-000           CONJ. GOVERNADOR

      4          16511-ZE1-000           CONTRAPESO, GOVERNADOR

      5          16512-ZE1-000           SUPORTE, CONTRAPESO DO GOVERNADOR

      6          16513-ZE1-000           PINO, CONTRAPESO DO GOVERNADOR

      7          16531-ZE1-000           DESLIZADOR, GOVERNADOR

      8          16541-ZE1-000           EIXO, BRAÇO DO  GOVERNADOR

      9          90131-ZE1-000           PARAFUSO, BUJÃO DE DRENAGEM

      10        90451-ZE1-000           ARRUELA, ENCOSTO, 6MM

      11        90601-ZE1-000           ARRUELA, BUJÃO DE DRENAGEM, 10,2MM

      12        90602-ZE1-000           PRESILHA, SUPORTE DO GOVERNADOR

      13        91001-878-003            ROLAMENTO, RADIAL DE ESFERAS, 62/22

      14        91202-ZE6-013           RETENTOR DE ÓLEO, 22X35X6

      15        91353-671-004            ANEL DE VEDAÇÃO, 14MM (NOK)

      16        94050-10000   PORCA, FLANGE, 10MM

      17        94101-06800   ARRUELA, LISA, 6MM

      18        94251-08000   PINO, TRAVA, 8MM

      19        95701-06012-00          PARAFUSO, FLANGE 6X12

      20        35480-Z0T-003           CONJ. INTERRUPTOR, NÍVEL DE  ÓLEO

      21        91231-891-003            RETENTOR DE ÓLEO, 6X11X4 (RAI) .

      FIGURA 03 – TAMPA DA CARCAÇA DO MOTOR

      Ref.         Nº da peça        Descrição

      1          11300-ZE0-641           CONJ. TAMPA, CARCAÇA DO MOTOR

                  11300-ZE0-634

                  11300-ZE0-010

      2          11300-ZE0-613           CONJ. TAMPA, CARCAÇA DO MOTOR

                 11300-ZK7-V00

      3          11381-ZH7-800           JUNTA, TAMPA DA CARCAÇA

                  11381-ZK7-V00

      4          15600-Z0T-810           CONJ. TAMPA, GARGALO DE  ABASTECIMENTO DE ÓLEO

      5          15600-Z0T-820           CONJ. TAMPA, GARGALO DE  ABASTECIMENTO DE ÓLEO 15600-ZG4-003

                  15600-Z0T-820

      6          15625-Z0T-800           JUNTA, TAMPA DO GARGALO DE ABASTECIMENTO DE ÓLEO

       7        90015-883-000             PARAFUSO, FLANGE 6X28 (CT200

      8           91001-878-003           ROLAMENTO, RADIAL DE ESFERAS, 62/22

      9          91203-ZE0-013           RETENTOR DE ÓLEO, 22X41X6

      10        94301-08140               PINO-GUIA, 8X14

                 94303-08140

      11        15500-ZK7-V00           CONJ. RESERVATÓRIO, ÓLEO

      12        15625-Z0T-800           JUNTA, TAMPA DO GARGALO DE ABASTECIMENTO DE ÓLEO

                  15625-ZE1-003

                 15625-Z0T-800

      13        90014-952-000            PARAFUSO, FLANGE 6X14 (CT200

      14        90029-888-000            PARAFUSO, FLANGE 6X16 (CT200

      15        91304-MJ0-003          ANEL DE VEDAÇÃO, 15,8X2,4 (SHOWA)

                  91304-Z4H-000           ANEL DE VEDAÇÃO

      16        95002-02070               PRESILHA, TUBO (B7)

      17        95005-35150-10          TUBO, 3,5X150 (95005-35001-10M)

      18        16106-KW7-900          PRESILHA B,

      19        90013-883-000            PARAFUSO, FLANGE 6X12 (CT200)

      FIGURA 04 – ÁRVORE DE MANIVELAS

      Ref.         Nº da peça        Descrição

      1          13310-ZE0-610           ÁRVORE DE MANIVELAS COMP

                  13310-Z4H-610

      2          13310-Z0S-800           ÁRVORE DE MANIVELAS COMP

                  QXUZ  13310-Z0S-900

      3          13310-Z0S-830           ÁRVORE DE MANIVELAS COMP

      4          13310-Z0S-850           ÁRVORE DE MANIVELAS COMP

      5          13310-Z0S-860           ÁRVORE DE MANIVELAS COMP,

      6          13310-Z0S-970           ÁRVORE DE MANIVELAS COMP

                 13310-Z0S-870

      7          13310-Z0S-880           ÁRVORE DE MANIVELAS COMP

                  13310-Z0S-980

      8          90745-ZE1-600           CHAVETA, 4,78X4,78X38

                   90741-883-810            CHAVETA, 5X5X33 (AMARELA

      9          13310-Z4H-620           ÁRVORE DE MANIVELAS COMP

                  13310-ZE0-622

                  13310-Z4H-620

      10        13310-Z4H-V00          ÁRVORE DE MANIVELAS COMP

      11        13310-Z4H-640           ÁRVORE DE MANIVELAS COMP

      12        90473-842-000            ARRUELA, 8MM

      13        92101-08025-0A         PARAFUSO, ALLEN, 8X25

      14        13310-Z0S-840           ÁRVORE DE MANIVELAS COMP

      FIGURA 05 – PISTÃO

      Ref.         Nº da peça        Descrição

      1          13010-Z4F-004           JOGO DE ANÉIS, PISTÃO (STD.) (TEIKOKU)

                  13011-Z4F-004           JOGO DE ANÉIS, PISTÃO (0,25) (TEIKOKU)

                  13012-Z4F-004           JOGO DE ANÉIS, PISTÃO (0,50) (TEIKOKU)

                  13013-Z4F-004           JOGO DE ANÉIS, PISTÃO (0,75) (TEIKOKU)

                  13010-Z4H-003           JOGO DE ANÉIS, PISTÃO (STD.) (RIKEN)

                  13011-Z4H-003           JOGO DE ANÉIS, PISTÃO (0,25) (RIKEN)

                  13012-Z4H-003           JOGO DE ANÉIS, PISTÃO (0,50) (RIKEN)

                  13013-Z4H-003           JOGO DE ANÉIS, PISTÃO (0,75) (RIKEN)

                 13010-Z0S-801           JOGO DE ANÉIS, PISTÃO (STD.) (RIKEN)

                 13011-Z0S-801           JOGO DE ANÉIS, PISTÃO (0,25) (RIKEN)

      (1)       13012-Z0S-801           JOGO DE ANÉIS, PISTÃO (0,50) (RIKEN)

                  13013-Z0S-801           JOGO DE ANÉIS, PISTÃO (0,75) (RIKEN)

                 13010-Z4F-004           JOGO DE ANÉIS, PISTÃO (STD.) (TEIKOKU)

                 13010-Z4H-003           JOGO DE ANÉIS, PISTÃO (STD.) (RIKEN)

                13011-Z4F-004           JOGO DE ANÉIS, PISTÃO (0,25) (TEIKOKU)

                13011-Z4H-003           JOGO DE ANÉIS, PISTÃO (0,25) (RIKEN)

                13012-Z4F-004          JOGO DE ANÉIS, PISTÃO (0,50) (TEIKOKU

                13012-Z4H-003         JOGO DE ANÉIS, PISTÃO (0,50) (RIKEN)

                13013-Z4F-004         JOGO DE ANÉIS, PISTÃO (0,75) (TEIKOKU)

               13013-Z4H-003         JOGO DE ANÉIS, PISTÃO (0,75) (RIKEN)

                13010-Z4F-004         JOGO DE ANÉIS, PISTÃO (STD.) (TEIKOKU)

                 13011-Z4F-004        JOGO DE ANÉIS, PISTÃO (0,25) (TEIKOKU)

                 13012-Z4F-004        JOGO DE ANÉIS, PISTÃO (0,50) (TEIKOKU)

                 13013-Z4F-004       JOGO DE ANÉIS, PISTÃO (0,75) (TEIKOKU)

                 13010-Z4H-003       JOGO DE ANÉIS, PISTÃO (STD.) (RIKEN)

                 13011-Z4H-003        JOGO DE ANÉIS, PISTÃO (0,25) (RIKEN)

                 13012-Z4H-003       JOGO DE ANÉIS, PISTÃO (0,50) (RIKEN)

                13013-Z4H-003       JOGO DE ANÉIS, PISTÃO (0,75) (RIKEN)

      (2)       13104-Z0S-810           PISTÃO (0,75)

                 13101-Z0S-811           PISTÃO (STD.)

                 13102-Z0S-811           PISTÃO (0,25)

                 13103-Z0S-811           PISTÃO (0,50)

                 13104-Z0S-811           PISTÃO (0,75)

                 13101-Z0S-811           PISTÃO (STD.)

                13102-Z0S-811           PISTÃO (0,25)

               13103-Z0S-811           PISTÃO (0,50)

                13104-Z0S-811           PISTÃO (0,75)

               13101-ZH7-020           PISTÃO (STD.)

      (2)       13102-ZH7-020           PISTÃO (0,25)

                13103-ZH7-020           PISTÃO (0,50)

                13104-ZH7-020           PISTÃO (0,75)

                13101-ZH7-020           PISTÃO (STD.)

               13102-ZH7-020           PISTÃO (0,25)

               13103-ZH7-020           PISTÃO (0,50)

               13104-ZH7-020           PISTÃO (0,75)

      3       13111-ZE0-000           PINO, PISTÃO

      4          13200-Z0S-800           CONJ., BIELA

      5          90001-ZE1-000           PARAFUSO, BIELA

      6          90551-ZE0-000           PRESILHA, PINO DO PISTÃO, 13MM

      FIGURA 06 – ÁRVORE DE COMANDO

      Ref.         Nº da peça        Descrição

      1          12209-ZH8-003           RETENTOR DE ÓLEO, HASTE DA VÁLVULA

      2          14100-ZE0-812           CONJ. ÁRVORE DE COMANDO

                  14100-ZH7-B20

                  14100-ZK7-870

                  14100-Z0S-880

                  14100-ZK7-870

      3          14410-ZE0-010           HASTE, ACIONAMENTO

      4          14431-ZE1-000           BALANCIM, VÁLVULA

      5          14441-ZE1-010           TUCHO, VÁLVULA

      6          14451-ZE1-013           ARTICULAÇÃO, BALANCIM

      7          14568-ZE1-000           MOLA, RETORNO, CONTRAPESO

      8          14711-ZF0-010           VÁLVULA, ADM.

      9          14721-ZF0-000           VÁLVULA, ESC

                  14721-ZH7-810           VÁLVULA, ESC. (STELLITE)

                  14721-Z4H-000           VÁLVULA, ESC.

                  14721-Z4H-810

      10        14751-ZF1-000           MOLA, VÁLVULA

      11        14771-ZE1-000           RETENTOR, MOLA DA VÁLVULA ADM

      12        14773-Z4X-000           RETENTOR, MOLA DA VÁLVULA ESC.

                   14771-ZE1-000           RETENTOR, MOLA DA VÁLVULA ADM

      13        14781-ZE1-000           ROTOR, VÁLVULA

      14        14791-ZE0-010           PLACA, GUIA DA HASTE DE  ACIONAMENTO

      15        90012-ZE0-010           PARAFUSO, ARTICULAÇÃO, 8MM

      16        90206-ZE1-000           PORCA, AJUSTE ARTICULAÇÃO

      17        90413-Z0T-880           ARRUELA, ENCOSTO, 14,1MM

      FIGURA 07 – PARTIDA RETRÁTIL

      Ref.         Nº da peça        Descrição

      1          28400-ZH8-023YA      CONJ. PARTIDA, RETRÁTIL *R280* VERMELHO

                 28400-Z0T-003ZA      *NH1*  PRETO

                 28400-ZH8-033YA      *R280* VERMELHO

                 28400-ZH8-023ZM     *NH246*  CINZA LOOSEY

                 28400-ZH8-023ZG      *NH105* PRETO MAT (#15-#20)

                28400-ZH8-023ZJ      *T51* LARANJA JACOBSEN

                28400-ZH8-023ZB      *NH1*  PRETO

                28400-ZH8-033ZM     *NH246* CINZA LOOSEY

                28400-ZH8-033ZG      *NH105*  PRETO MAT (#15-#20))

                28400-ZH8-033ZJ      *T51*  LARANJA JACOBSEN

                28400-ZH8-033ZB      *NH1*  PRETO

                28400-Z4M-003ZA     *R280* VERMELHO

                28400-Z4M-003ZC     *NH1* PRETO

               28400-Z4M-003ZB      *NH246*  CINZA LOOSEY

               28400-Z4M-003ZD     *T51* LARANJA JACOBSEN

      2          28410-ZH8-003YA      CARCAÇA COMP., PARTIDA RETRÁTIL *R280*  VERMELHO

                 28410-ZH8-003ZB      *NH1* PRETO

                28410-ZH8-003ZM     CARCAÇA COMP., PARTIDA RETRÁTIL*NH246* CINZA LOOSEY

                28410-ZH8-003ZJ      *T51* LARANJA JACOBSEN

                28410-ZH8-003ZG      *NH105* PRETO MAT (#15-#20)

               28410-Z4M-003ZB      *R280* VERMELHO

                28410-Z4M-003ZD     *NH1*  PRETO

               28410-Z4M-003ZC     *NH246* CINZA LOOSEY

                 28410-Z4M-003ZA     *T51*  LARANJA JACOBSEN

      3          28421-ZH8-801           CARRETEL, PARTIDA RETRÁTIL (PRETO)

                  28421-Z0T-003           CARRETEL, PARTIDA RETRÁTIL

      4          28422-ZH8-801           CATRACA, PARTIDA

      5          28431-ZH8-801           PLACA, FRICÇÃO

      6          28433-ZH8-801           GUIA, CATRACA

      7          28441-ZH8-801           MOLA, FRICÇÃO

      8          28442-ZH8-003           MOLA, PARTIDA RETRÁTIL

      9          28443-ZH8-801           MOLA, RETORNO

      10        28461-ZH8-013           MANOPLA, PARTIDA

                 28461-ZH8-003           CATRACA, PARTIDA

                 28461-ZH8-013

      11        28462-ZH8-003           CORDA, PARTIDA RETRÁTIL

      12        90003-ZH8-801           PARAFUSO, FIXAÇÃO

      13        90008-ZE2-003           PARAFUSO, FLANGE, 6X10

      14        28461-Z4M-003          MANOPLA, PARTIDA RETRÁTIL

      15        28463-Z4M-003          MANOPLA, REFORÇO

      FIGURA 08 – TAMPA DA VENTOINHA

      Ref.         Nº da peça        Descrição

      1          11347-371-300            BORRACHA, TAMPA DE AJUSTE

      2          19610-ZE0-000ZS       TAMPA COMP., VENTOINHA *R280* VERMELHO

                  19610-ZE0-000ZF       *NH246* CINZA LOOSEY

                  19610-ZE0-000ZG      *T51* LARANJA JACOBSEN

                  19610-ZK7-V00ZD      *R280* VERMELHO

                   19610-ZK7-V00ZC      *NH1*  PRETO

                   19610-ZE0-000ZE       *NH1*  PRETO

                   19610-ZE0-000ZK       *NH105*  PRETO MAT (#15-#20)

                  19610-ZE0-000ZE       *NH1* PRETO

      3          19611-ZH7-810           PLACA COMP., LATERAL (ALERTA DE ÓLEO)

      4          19611-ZH7-820           PLACA COMP., LATERAL (ALERTA E INDICADOR)

      5          19612-ZH7-000           PLACA, LATERAL (PADRÃO)

                   19612-ZK7-V00           PLACA, LATERAL

      6          19613-ZE1-020           PRESILHA, CABO

      7          19630-ZH7-000          PROTETOR COMP

       8         32197-ZH8-003          FIAÇÃO SECUNDÁRIA

       9         34150-ZH7-013          UNIDADE DE ALERTA, ÓLEO

                  34150-ZH7-003

                  34150-ZH7-013

       10       35120-Z0T-801          CONJ. INTERRUPTOR, MOTOR

       11       35120-Z0T-851          CONJ. INTERRUPTOR, MOTOR

       12       81329-567-020           BORRACHA, ORIFÍCIO DE DRENAGEM

       13       90013-883-000           PARAFUSO, FLANGE 6X12 (CT200)

      14        90022-888-010            PARAFUSO, FLANGE 6X20 (CT200)

       15       90601-ZH7-013          PRESILHA, FIAÇÃO

       16       95701-06008-00        PARAFUSO, FLANGE, 6X8

       17       19612-ZH7-821          PLACA, LATERAL (INDICADOR)

       18       91406-657-671          PRESILHA, FIAÇÃO

      FIGURA 09 – CARBURADOR (1)

      Ref.         Nº da peça        Descrição

      1          16010-ZE0-025           JOGO DE JUNTAS

      2          16011-ZE0-005           CONJUNTO DA VÁLVULA, BOIA

      3          16013-Z0S-B01           CONJUNTO DA BOIA

      4          16015-ZE0-831           CONJUNTO DA CUBA, BOIA

                  16015-Z4M-911

      5          16016-ZH7-W01         CONJUNTO DO  PARAFUSO, MISTURA (Nº DO CARBURADOR)

      6          16024-ZE1-811           CONJUNTO DO PARAFUSO, DRENAGEM

                   16024-Z5T-901

      7          16028-ZE0-005           CONJUNTO DO PARAFUSO

                   16028-Z5T-901

      8          16044-ZE0-005           CONJUNTO DO  AFOGADOR

      9          16100-Z0S-931           CONJ. CARBURADOR (BE61K A)

                  16100-Z0S-831           CONJ. CARBURADOR (BE61J A)

                   16100-Z0S-931           CONJ. CARBURADOR (BE61K A)

                  16100-Z4H-931           CONJ. CARBURADOR (BE61M A)

      10        16124-ZE0-005           PARAFUSO, ACELERAÇÃO

      11        16166-ZH7-W50         PULVERIZADOR, PRINCIPAL

      12        16211-ZE0-000           ISOLANTE, CARBURADOR

      13        16212-ZH7-800           JUNTA, ISOLANTE

      14        16220-ZE1-020           ESPAÇADOR COMP., CARBURADOR

      15        16221-ZH8-801           JUNTA, CARBURADOR

      16        16610-ZE1-000           ALAVANCA COMP., AFOGADOR (PADRÃO)

      17        16953-ZE1-812           ALAVANCA, REGISTRO

      18        16954-ZE1-812           PLACA, FIXAÇÃO DA ALAVANCA

      19        16956-ZE1-811           MOLA, ALAVANCA DO REGISTRO

      20        16957-ZE1-812           JUNTA, REGISTRO DE COMBUSTÍVEL

      21        93500-03006-1H         PARAFUSO, PHILLIPS, 3X6

      22        94305-20122   PINO, MOLA, 2X12

      23        99101-ZH8-0580         GICLÊ, PRINCIPAL, #58

                 99101-ZH8-0600         GICLÊ, PRINCIPAL, #60

                 99101-ZH8-0620         GICLÊ, PRINCIPAL, #62

      24        99204-ZE0-0350         CONJUNTO DO GICLÊ, MARCHA LENTA

      25        16016-ZE0-005           CONJUNTO DO PARAFUSO, MISTURA(Nº DO CARBURADOR)

      FIGURA 10 – CARBURADOR (2)

      Ref.         Nº da peça        Descrição

      1          16010-ZE1-812           JOGO DE JUNTAS

      2          16011-ZE0-005           CONJUNTO DA VÁLVULA, BOIA

      3          16013-Z0S-B01           CONJUNTO DA BOIA

      4          16015-ZE0-831           CONJUNTO DA CUBA, BOIA

                  16015-Z4M-911

      5          16016-ZH7-W01         CONJUNTO DO  PARAFUSO, MISTURA

      6          16024-ZE1-811           CONJUNTO DO PARAFUSO, DRENAGEM

      7          16028-ZE0-005           CONJUNTO DO PARAFUSO

       8         16044-ZE0-005           CONJUNTO DO AFOGADOR

       9         16100-Z0S-921           CONJ. CARBURADOR (BE60R A)

                  16100-Z0S-911           CONJ. CARBURADOR (BE60Q A)

                  16100-Z4H-V21          CONJ. CARBURADOR (BE60V A)

                   16100-Z4H-921         CONJ. CARBURADOR (BE99A A)

                  16100-Z4H-911          CONJ. CARBURADOR (BE60W A)

                  16100-Z4H-V31          CONJ. CARBURADOR (BE99B A)

       10       16124-ZE0-005           PARAFUSO, ACELERAÇÃO

       11       16166-ZH7-W50         PULVERIZADOR, PRINCIPAL

       12       16173-001-004           JUNTA, COPO DO FILTRO DE COMBUSTÍVEL

       13       16211-ZE0-000           ISOLANTE, CARBURADOR

      14        16212-ZH7-800           JUNTA, ISOLANTE

      15        16220-ZE1-020           ESPAÇADOR COMP., CARBURADOR

      16        16221-ZH8-801           JUNTA, CARBURADOR

      17        16610-ZE1-000           ALAVANCA COMP., AFOGADOR (PADRÃO)

      18        16953-ZE1-812           ALAVANCA, REGISTRO

      19        16954-ZE1-812           PLACA, FIXAÇÃO DA ALAVANCA

       20       16956-ZE1-811           MOLA, ALAVANCA DO REGISTRO

       21       16957-ZE1-812           JUNTA, REGISTRO DE COMBUSTÍVEL

       22       16967-ZE0-811           COPO, FILTRO DE COMBUSTÍVEL

       23       93500-03006-1H        PARAFUSO, PHILLIPS, 3X6

      24        94305-20122              PINO, MOLA, 2X12

      25        99101-ZH8-0580        GICLÊ, PRINCIPAL, #58

                  99101-ZH8-0550         GICLÊ, PRINCIPAL, #55

                  99101-ZH8-0600        GICLÊ, PRINCIPAL, #60

                  99101-ZH8-0620         GICLÊ, PRINCIPAL, #62

      26        99204-ZE0-0350         CONJUNTO DO GICLÊ, MARCHA LENTA, #35

                  99204-ZE2-0380         CONJUNTO DO GICLÊ, MARCHA LENTA, #38

                  99204-ZE0-0380

      27        16959-Z5T-901           FILTRO, COPO

      FIGURA 11 – CARBURADOR (3)

      Ref.         Nº da peça        Descrição

      1          16010-ZB1-015           JOGO DE JUNTAS

      2          16011-ZE0-005           CONJUNTO DA VÁLVULA, BOIA

      3          16013-Z0S-B01           CONJUNTO DA BOIA

      4          16015-ZE0-831           CONJUNTO DA CUBA, BOIA

                  16015-Z4M-911

      5          16016-ZH7-W01         CONJUNTO DO  PARAFUSO, MISTURA

      6          16024-ZE1-811           CONJUNTO DO PARAFUSO, DRENAGEM

                    16024-Z5T-901

      7          16028-ZE0-005           CONJUNTO DO PARAFUSO

                   16028-Z5T-901

      8          16044-ZE0-005           CONJUNTO DO  AFOGADOR

      9          16100-Z0S-U12           CONJ. CARBURADOR (BE62D B)

                   16100-Z4H-U11          CONJ. CARBURADOR (BE62G A)

                   16100-Z4H-U41          CONJ. CARBURADOR (BE62K A)

      10        16124-ZE0-005           PARAFUSO, ACELERAÇÃO

      11        16166-ZH7-W50         PULVERIZADOR, PRINCIPAL

      12        16211-ZE0-000           ISOLANTE, CARBURADOR

      13        16212-ZH7-800           JUNTA, ISOLANTE

      14        16221-ZH8-801           JUNTA, CARBURADOR

      15        16269-ZE1-800           JUNTA, FILTRO DE AR

      16        16610-ZB2-000           ALAVANCA COMP., AFOGADOR

      17        94305-20122   PINO, MOLA, 2X12

      18        99101-ZH8-0580         GICLÊ, PRINCIPAL, #58

                  99101-ZH8-0600         GICLÊ, PRINCIPAL, #60

                  99101-ZH8-0620         GICLÊ, PRINCIPAL, #62

      19        99204-ZE0-0350         CONJUNTO DO GICLÊ, MARCHA LENTA, #35

      1          16010-ZB1-015           JOGO DE JUNTAS

      2          16011-ZE0-005           CONJUNTO DA VÁLVULA, BOIA

      3          16013-Z0S-B01           CONJUNTO DA BOIA

      4          16015-ZE1-811           CONJUNTO DA CUBA, BOIA

                  16015-Z4H-U51          CUBA, BOIA.

      5          16016-ZH7-W01         CONJUNTO DO  PARAFUSO,

      6          16024-ZE1-811           CONJUNTO DO PARAFUSO, DRENAGEM

                   16024-Z5T-901

      7          16028-ZE0-005           CONJUNTO DO PARAFUSO

                  16028-Z5T-901

      8          16044-ZE0-005           CONJUNTO DO  AFOGADOR

      9          16100-Z4H-U31          CONJ. CARBURADOR (BE62H A)

                   16100-Z4H-U51          CONJ. CARBURADOR (BE62J A)

      10        16124-ZE0-005           PARAFUSO, ACELERAÇÃO

      11        16166-ZH7-A50          PULVERIZADOR, PRINCIPAL

      12        16211-ZE0-000           ISOLANTE, CARBURADOR

      13        16212-ZH7-800           JUNTA, ISOLANTE

      14        16220-ZE1-020           ESPAÇADOR COMP., CARBURADOR

      15        16221-ZH8-801           JUNTA, CARBURADOR

      16        16610-ZE1-000           ALAVANCA COMP., AFOGADOR (PADRÃO)

      17        16854-ZH8-000           BORRACHA, SUPORTE (107MM)

      18        91424-Z4G-822           TUBO, COMBUSTÍVEL, 4,5X400

      19        94305-20122               PINO, MOLA, 2X12

      20        95002-40800-08          BRAÇADEIRA, TUBO (D8)

      21        99101-ZH8-0580         GICLÊ, PRINCIPAL, #58

                  99101-ZH8-0600         GICLÊ, PRINCIPAL, #60

                   99101-ZH8-0620         GICLÊ, PRINCIPAL, #62

      22        99204-ZE0-0350         CONJUNTO DO GICLÊ, MARCHA LENTA, #35

      FIGURA 12 – FILTRO DE AR (1)

      Ref.         Nº da peça        Descrição

      1          16271-ZE1-000           JUNTA, CARCAÇA

      2          17210-ZE0-822           ELEMENTO, FILTRO DE AR (DUPLO)

                  17210-ZE1-822

      3     17218-ZE0-821    FILTRO, EXTERNO

              17218-ZE1-821

      4      17230-ZE0-820           TAMPA, FILTRO DE AR (DUPLO)

               17230-ZE1-820

               17231-Z4H-820           TAMPA, FILTRO DE  AR

                17231-Z4M-000

      5         17232-891-000            BORRACHA, FILTRO DE AR

      6          17235-ZE1-831           BICO, SILENCIADOR

                  17235-Z4M-830

      7          17238-ZE7-010           BUCHA, FILTRO DE AR

                 17238-ZE0-010

                17238-ZE7-010

      8          17239-ZE1-000           BUCHA B, FILTRO DE  AR

      9          17410-ZE0-030           CARCAÇA COMP., FILTRO DE  AR

                 17410-ZE1-020

                 17410-Z4H-000

      10        90325-044-000            PORCA, FIXAÇÃO DA CAIXA DE FERRAMENTAS

      11        94050-06000               PORCA, FLANGE, 6MM

      12        95701-06020-00          PARAFUSO, FLANGE, 6X20

      13        16106-KW7-900          PRESILHA B, FIAÇÃO

      14        90300-Z1V-000           PORCA, FILTRO DE AR17410-Z4M-000

      FIGURA 13 – FILTRO DE AR (2)

      Ref.         Nº da peça        Descrição

      1          17211-ZE1-000           ELEMENTO, FILTRO DE  AR (SEMISSECO)

      2          17212-ZE1-000           GRADE, FILTRO DE AR (SEMISSECO)

      3          17231-ZE0-000           TAMPA, FILTRO DE AR (SEMISSECO)

      4          17238-ZE0-010           BUCHA, FILTRO DE AR

      5          17239-ZE1-000           BUCHA B, FILTRO DE  AR

      6          17410-ZE0-030           CARCAÇA COMP., FILTRO DE  AR

      7          17421-ZE1-000           TAMPÃO, FILTRO DE AR

      8          90325-044-000            PORCA, FIXAÇÃO DA CAIXA DE FERRAMENTAS

      9          94050-06000   PORCA, FLANGE, 6MM

      10        95701-06020-00          PARAFUSO, FLANGE, 6X20

      FIGURA 14 – FILTRO DE AR (3)

      Ref.         Nº da peça        Descrição

      1          16271-ZE1-000           JUNTA, CARCAÇA

      2          17238-ZE0-010           BUCHA, FILTRO DE AR

      3          17239-ZE1-000           BUCHA B, FILTRO DE  AR

      4          17401-ZE1-810           CARCAÇA, FILTRO DE AR (BANHO DE ÓLEO)

      5          17402-ZE1-810           CÁRTER, FILTRO DE AR (BANHO DE ÓLEO)

      6          17403-ZE1-810           ELEMENTO, FILTRO DE AR (BANHO DE ÓLEO)

      7          17404-841-000            GRADE, FILTRO DE AR

      8          17410-ZE0-811           CARCAÇA COMP., FILTRO DE  AR

      9          17421-ZE1-000           TAMPÃO, FILTRO DE AR

      10        90325-044-000            PORCA, FIXAÇÃO DA CAIXA DE FERRAMENTAS

      11        94050-06000               PORCA, FLANGE, 6MM

      12        95701-06020-00          PARAFUSO, FLANGE, 6X20

      FIGURA 15 – FILTRO DE AR (4)

      Ref.         Nº da peça        Descrição

      1          17211-ZB2-000           ELEMENTO, FILTRO DE AR

      2          17212-ZB2-000           SEPARADOR, FILTRO  DE AR

      3          17220-ZB2-000           CARCAÇA COMP., FILTRO DE  AR

      4          17231-ZB2-000           TAMPA, FILTRO DE  AR

      5          17239-ZB2-000           SUPORTE, FILTRO  DE AR

      6          17252-ZB2-000           RETENTOR, FILTRO DE AR

      7          90115-459-770            PARAFUSO, FIXAÇÃO

      8          94050-06080   PORCA, FLANGE, 6MM

      9          95701-06010-00          PARAFUSO, FLANGE, 6X10






    Solicite um contato:

    Preencha o formulário abaixo:

    Confira também:

    JUNTA DO ESCAPAMENTO TE40Z TOYAMA

    Confira

    VISTA EXPLODIDA PEÇAS TE40ZX_XP-TOYAMA 4HP

    Confira

    ELEMENTO DO FILTRO DE AR TE40Z-XP TOYAMA

    Confira

    VISTA EXPLODIDA PEÇAS TE40Z-TOYAMA 4 HP

    Confira

    JUNTA DO CARBURADOR TOYAMA TE40Z 31-00656

    Confira

    JOGO DE JUNTAS PARA MOTOR EH12 ROBIN SUBARU

    Confira

    Motor gasolina Branco B4T 5,5 CX p/ Compactador de Solo

    Confira

    JUNTA DO CILINDRO TE40Z TOYAMA

    Confira

    PARTIDA RETRÁTIL EH12

    Confira

    FILTRO DE AR EH12 ROBIN SUBARU

    Confira

    MOTOR HONDA GX100 BOIA 3HP (SUBSTITUÍDO PELO GXR120)

    Confira

    MOTOR HONDA GXR120 4HP DIAFRAGMA

    Confira

    VISTA EXPLODIDA MOTOR ROBIN SUBARU EH12

    Confira

    MOTOR EH12 SIMILAR 4,5HP TOYAMA TE40ZX-XP P/COMPACTADOR DE SOLO

    Confira

    MOTOR HONDA GXR120 4HP BÓIA

    Confira
